資料介紹
A/D卡設計
1.1 基于PCI總線的A/D卡
1、PCI總線的含義
PCI是由Intel公司1991年推出的一種局部總線。從結構上看,PCI是在CPU和原來的系統總線之間插入的一級總線,具體由一個橋接電路實現對這一層的管理,并實現上下之間的接口以協調數據的傳送。管理器提供了信號緩沖,使之能支持10種外設,并能在高時鐘頻率下保持高性能,它為顯卡、聲卡、網卡、MODEM等設備提供了連接接口,它的工作頻率為33MHz/66MHz。
PCI是Peripheral Component Interconnect(外設部件互連標準)的縮寫,它是目前個人電腦中使用最為廣泛的接口,幾乎所有的主板產品上都帶有這種插槽。PCI插槽也是主板帶有最多數量的插槽類型,在目前流行的臺式機主板上,ATX結構的主板一般帶有5~6個PCI插槽,而小一點的MATX主板也都帶有2~3個PCI插槽,可見其應用的廣泛性。
PCI總線是一種不依附于某個具體處理器的局部總線。管理器提供了信號緩沖,使之能支持10種外設,并能在高時鐘頻率下保持高性能。PCI總線也支持總線主控技術,允許智能設備在需要時取得總線控制權,以加速數據傳送。

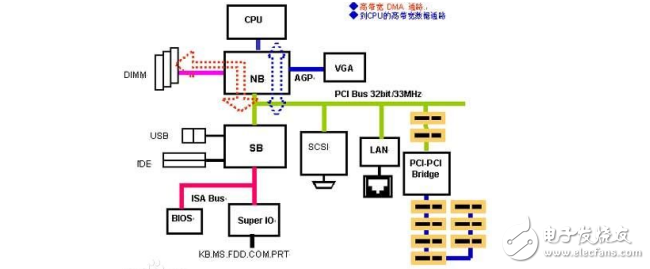

圖1.1 典型的PCI系統總線構成
2、PCI總線的基本含義
不同于ISA總線,PCI總線的地址總線與數據總線是分時復用的。這樣做的好處是,一方面可以節省接插件的管腳數,另一方面便于實現突發數據傳輸。在做數據傳輸時,由一個PCI設備做發起者(主控,Initiator或Master),而另一個PCI設備做目標(從設備,Target或Slave)??偩€上的所有時序的產生與控制,都由Master來發起。PCI總線在同一時刻只能供一對設備完成傳輸,這就要求有一個仲裁機構(Arbiter),來決定在誰有權力拿到總線的主控權。
當PCI總線進行操作時,發起者(Master)先置REQ#,當?shù)玫街俨闷鳎ˋrbiter)的許可時(GNT#),會將FRAME#置低,并在AD總線上放置Slave地址,同時C/BE#放置命令信號,說明接下來的傳輸類型。所有PCI總線上設備都需對此地址譯碼,被選中的設備要置DEVSEL#以聲明自己被選中。然后當IRDY#與TRDY#都置低時,可以傳輸數據。當Master數據傳輸結束前,將FRAME#置高以標明只剩最后一組數據要傳輸,并在傳完數據后放開IRDY#以釋放總線控制權。
1.2 基于USB總線的A/D卡
1.2.1 USB總線介紹
USB總線為通用串行總線,USB接口位于PS/2接口和串并口之間,允許外設在開機狀態下熱插拔,最多可串接下來127個外設,傳輸速率可達480Mb/S,P它可以向低壓設備提供5伏電源,同時可以減少PC機I/O接口數量。USB是基于通用連接技術,實現外設的簡單快速連接,達到方便用戶、降低成本、擴展PC連接外設范圍的目的。數據采集就是把來自各種傳感器的信號數據實時地、準確地測量或匯集起來,用計算機進行實時處理或記錄存儲,實時完成測試和控制功能。數據采集系統結構通過微機的標準接口連接各種功能模塊、儀器儀表和傳感器,組成測量系統。
