資料介紹
一直以來都有一些人不愿意使用由印刷電路板設計師設計的完全自動布線。這有以下幾個原因:第一,自動布線器經常無法完成設計,且剩余布線既困難又耗時,有時需要撤消某些自動布線才能完成。第二,設計師希望維持對設計的控制,尤其是處理高速網絡的方式以及通孔的數量和位置。第三,是質量;在保持信號完整性的情況下設計Layout的能力、制造廠達到可接受良率的能力,以及主觀質量。此外,更重要的是性能。將自動布線和手動布線有效結合有時可能會比全手動布局花費更長的時間。
現在,Mentor Graphics 引入了一種新的Layout工具,該工具可維持設計師所希望的標準和控制,同時增強并加快了現有的交互式布線流程。草圖布線可捕獲設計師的布線意圖,成組網絡自動布線并呈現手動布線的效果。
草圖布線可通過自動化 PCB 設計師定義的布線和扇出意圖來降低Layout的復雜性。它將自動化功能與設計師的技能和控制相結合,以便在高密度設計中創建快速、高質量的布線。
工作原理
草圖布線器可為一組布線提供各種用戶控制。設計師可以使用或不使用樣式或扇出,在緊密或松散模式中提供大致或詳細的方向。只需提供草圖建議以及剛才描述的設置,草圖布線器便可按照草圖設置的運動方向?qū)Χ嘟M復雜的走線進行布線。
如圖 1a 中所示,設計師希望對從左側通孔到右側焊盤的一組網絡進行布線。設計師針對布線應經過的位置繪制出一份“草圖”,然后草圖布線器會非常迅速地對連接進行自動布線,其結果如圖 1b 中所示。注意草圖布線器如何將略拱形草圖解譯為焊盤底部和對面內部周圍的布線。

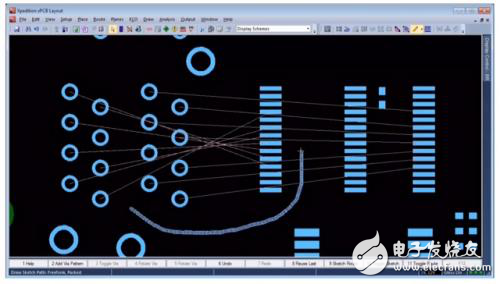

圖 1a:設計師粗略繪制出一條從左側通孔到右側焊盤的路徑。
現在,Mentor Graphics 引入了一種新的Layout工具,該工具可維持設計師所希望的標準和控制,同時增強并加快了現有的交互式布線流程。草圖布線可捕獲設計師的布線意圖,成組網絡自動布線并呈現手動布線的效果。
草圖布線可通過自動化 PCB 設計師定義的布線和扇出意圖來降低Layout的復雜性。它將自動化功能與設計師的技能和控制相結合,以便在高密度設計中創建快速、高質量的布線。
工作原理
草圖布線器可為一組布線提供各種用戶控制。設計師可以使用或不使用樣式或扇出,在緊密或松散模式中提供大致或詳細的方向。只需提供草圖建議以及剛才描述的設置,草圖布線器便可按照草圖設置的運動方向?qū)Χ嘟M復雜的走線進行布線。
如圖 1a 中所示,設計師希望對從左側通孔到右側焊盤的一組網絡進行布線。設計師針對布線應經過的位置繪制出一份“草圖”,然后草圖布線器會非常迅速地對連接進行自動布線,其結果如圖 1b 中所示。注意草圖布線器如何將略拱形草圖解譯為焊盤底部和對面內部周圍的布線。

圖 1a:設計師粗略繪制出一條從左側通孔到右側焊盤的路徑。
