小電流閃光燈的驅動要求
鑒于種種原因，市場上大部分手機、MP4、PDA 等產品中的閃光燈是用低亮度、低成本的 LED 來 實現。這類閃光燈內部通常是由幾個白光 LED 燈芯組成，有的直接在內部并接或串接，只提供 2 個連接引腳；有的提供 6 個引腳讓用戶在外部自由配置成串聯或并 聯形式。由于串聯連接閃光燈需要基于電感的 Boost升壓芯片來驅動，電感體積過大以及 EMI 干擾較嚴重使其很難在手持設備中使用，故目前手持設備應用中 大多使用并聯連接的閃光燈。

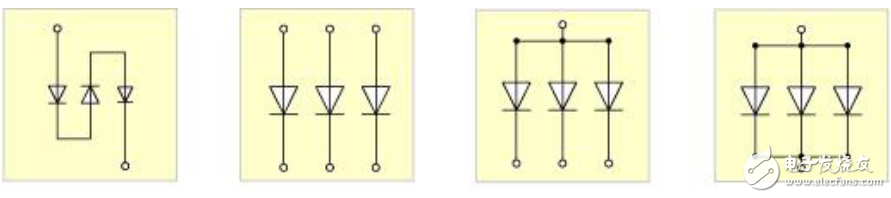

圖 1 幾種典型的閃光燈管芯連接方式
受制于目前 LED 的工藝水平和價格，手持設備應用中的閃光燈通常只允許每顆 30mA 左右的持續電流和不超過 100mA 的峰值電流（廠家對峰值電流的持續時間和頻率有嚴格要求）。由于通過電流較小，閃光時亮度較低（約為 5000mcd），這顯然達不到專業相機閃光燈（多采用氙氣燈）的要求，但因?yàn)?LED 閃光 燈成本低，實現簡單，目前仍然是手持設備的主要選擇。
