以單片機為核心設計了一個低頻函數信號發生器。信號發生器采用數字波形合成技術，通過硬件電路和軟件程序相結合，可輸出自定義波形，如正弦波、方波、三角波及其他任意波形。波形的頻率和幅度在一定范圍內可任意改變。介紹了波形的生成原理、硬件電路和軟件部分的設計原理。介紹了單片機控制D/A轉換器產生上述信號的硬件電路和軟件編程、DAC0832 D/A轉換器的原理和使用方法、AT89C52以及與設計電路有關的各種芯片、關于產生不同低頻信號的信號源的設計方案。該信號發生器具有體積小、價格低、性能穩定、功能齊全的優點。

　　電路主要由AT89C52單片機產生所需輸出信號的數字量，再由D/A轉換器將數字量轉化為模擬電流輸出，通過運放轉化為模擬電壓輸出。因?yàn)镈/A轉換器的最大輸出電壓是由其輸入的基準電壓來控制的，只要能控制D/A的基準電壓便可以控制輸出幅度，因此只需在D/A轉換器基準電壓上加上一個變位器，便可以方便地改變其輸出信號的幅度。設計用2片DAC0832來完成輸出信號的工作，第1片D/A用來輸出信號，第2片D/A用來控制第1片D/A的基準電壓，其中用P1口作為2片D/A的數據總線［2］。電路框圖如圖1所示。

　　D/A轉換器

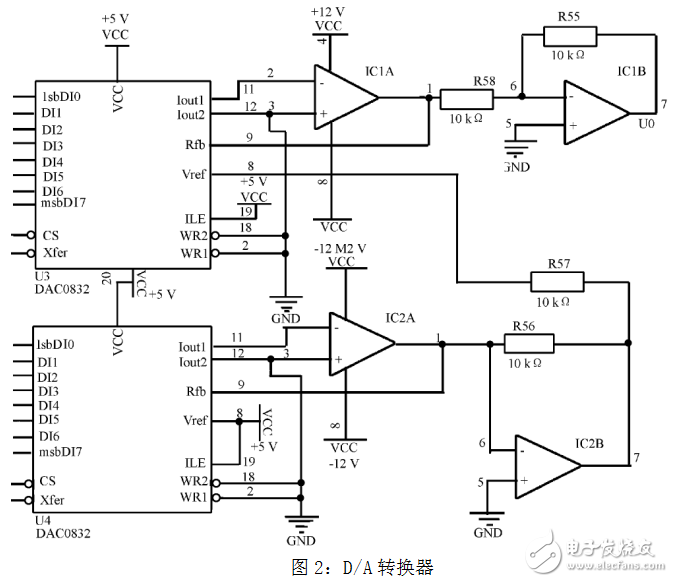

　　連接電路和運算放大電路的設計設計中2片D/A的輸出均采用雙極性電壓輸出，運算放大器選用的是LF358，電路如圖2所示。第1級DAC0832 D/A轉換器將P1口輸出的數字信號變成連續變化的電流信號，這個電流信號經2個集成運算放大器組成的雙極型電壓輸出電路變成電壓信號輸出。電壓變化范圍為-5 V~+ 5 V，作為第2級DAC0832 D/A轉換器的基準電壓。P1口的8位二進制輸出信號再經第2級DAC0832 D/A轉換器及集成運放輸出，使輸出電壓信號的精度更高。
