我們電子愛好者在初學電路制作設計的時侯，多數情況都是根據經驗將已知的單元模塊電路進行合理地拼接，就像搭積木一樣。這種積木式的電路設計方法，最適合開發不太復雜的電子產品。它減少了繁雜的計算，大大縮短了設計時間，只需在調試電路時對一些元件參數做少許修改，就可做出成品。所謂合理地拼接，是指要考慮前后單元電路的輸人、輸出阻抗，輸人、輸出電平以及電源電壓等的匹配問題。下面介紹最基本的通用電子“木塊”即單元模塊電路。相信對初學電子技術有很大的啟發和引導作用！

　　一、常見的晶體管單元電路

　　我們都知道晶體管已經是一個古老的電子元件了，但即使是在現代最新產品的電路板上，我們也能或多或少發現晶體管的身影，可以說它是電子技術中永不過時元素，很多復雜的電路芯片都是由復雜的晶體管集成制造的。

　　1.LED驅動電路

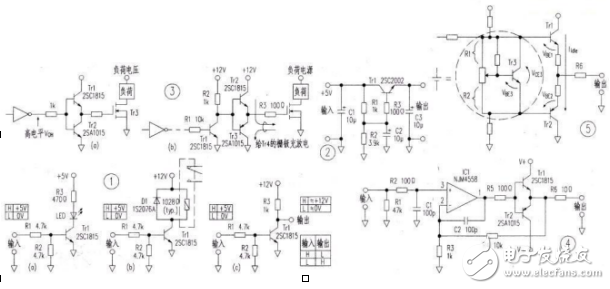

　　電路如上圖的l a，這是一個開、關LED驅動電流的電路，輸人小的控制信號，就可以開、關大的電流。這個電路也可以用來驅動繼電器或壓電片，如圖lb。由于繼電器線圈是電感負載，在關斷時會產生高的反電動勢，故要在其線圈上并聯二極管，以保護晶體管不被擊穿。這個晶體管如使用管芯內已含有電阻派1、R2）的帶阻晶體管，則電路更簡單。

　　2.反相器、電平變換器

　　電路如圖1C，當負載為電阻時，可以把0-5V的邏揖電平輸人轉換為12-OV的輸出電平，使邏輯反轉；除了用于前后電路的電平匹配外，也用于需要輸出與輸人反相的場合。不過此電路不適合高速電路。

　　3.簡易電源電路

　　圖2是一個簡易電源電壓變換電路，輸出電壓取決于輸人電壓被R1、R2的分壓，改變R2與R1的比值，就可獲得需要的輸出電壓。當然輸人電壓應由穩壓IC提供。此電路的一個優點是輸出噪聲低，如果取消圖中的R2，電路就是一個有源濾波器，常用于需要降低紋波電壓的電源電路中。
