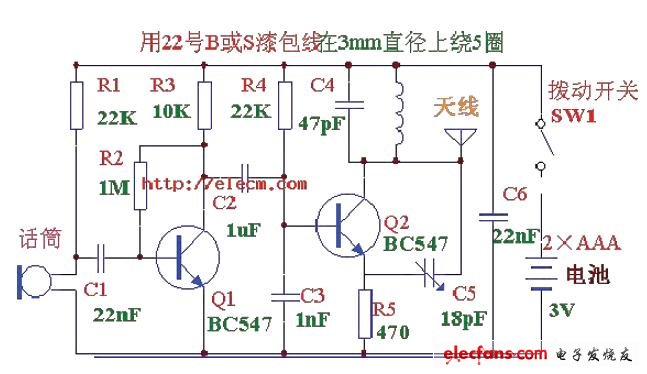

這里向各位介紹的一部袖珍發射機，十分適合初學者，電路簡單易制，造
價低廉，輸出功率不超過5－8mW，發射范圍在房屋區可至100 米左右，用一部
普通的FM 收音機接收，顯示其靈敏度和清晰度俱佳，電路設計中最富挑戰性的
部份就是只需用3V 電源和半波天線便有如此的發射能力。另外，由于電路需要
的零件十分之少，故可將之安放在一個火柴盒（比國內－般火柴盒大一些）里，
可謂神不知、鬼不覺，不過，并非限于這方面用途上，可將之安置在嬰孩房、閘
門或走廊通道，監視實際情況，此外亦可當作為夜間保安裝置。 電路之電流損
耗少于5mA，用兩枚干電池可連續工作80 至100 小時之間。
電路在正常工作下非常穩定，頻率漂移極小，測試：工作8 小時之后，仍
不需再校接收機。唯一影響輸出頻率是電池的狀況，當電池老化時，頻率有輕微
改變。借這個制作，學習有關FM 發送，可了解其優越的地方，特別它產生無噪
聲的極高質訊號，即使利用低功率發送，也很容易取得良好的范圍。
