      Protel99SE的手工交互布線方法

      2017-09-07 | rar | 0.12 MB | 次下載 | 免費

      資料介紹

      　　Protel99SE的手工交互布線方法

      　　對一些有特殊要求的信號往往要先進行手工布線，如易受干擾的信號導線、一些承載大電流的電源線和地線、時鐘信號線等，并將這些已布通的導線鎖定。再對其余的信號進行自動布線。 手工交互布線常用的方法有對指定網絡布線、對指定元件布線和對指定區域布線。

      　　自動布線

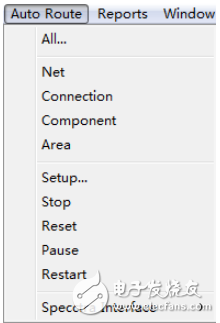

      　　在PCB編輯器中執行菜單命令【Auto Route】或按下快捷鍵A即彈出自動布線菜單

      Protel99SE的手工交互布線方法

      　　a、全局布線（All）

      　　b、對選定的網絡進行布線（Net）

      　　c、對選定的飛線進行布線（Connection）

      　　d、對選定的元器件進行布線

      　　e、對選定的區域進行布線（Area）

      　　f、其他布線命令

      　　Stop：停止自動布線過程 Reset：對電路重新布線

      　　Pause：暫停自動布線過程 Restart：重新開始自動布線過程，與Pause命令相結合。

      　　按需求選取命令布線

      　　手工調整

      　　在手工調整布線過程中，選中“【Tools】【Preferences】【Options】【Automatically Remove 】”選項，允許自動刪除布線回路。

      　　1．補淚滴

      　　鉆孔時，應力易集中在導線與焊盤的連接處而使接觸處斷裂。為了防止這種應力，將過渡區域設計為淚滴形狀，稱為補淚滴。補淚滴是為了提高PCB板的抗拉伸強度，提高PCB板的可靠性。
