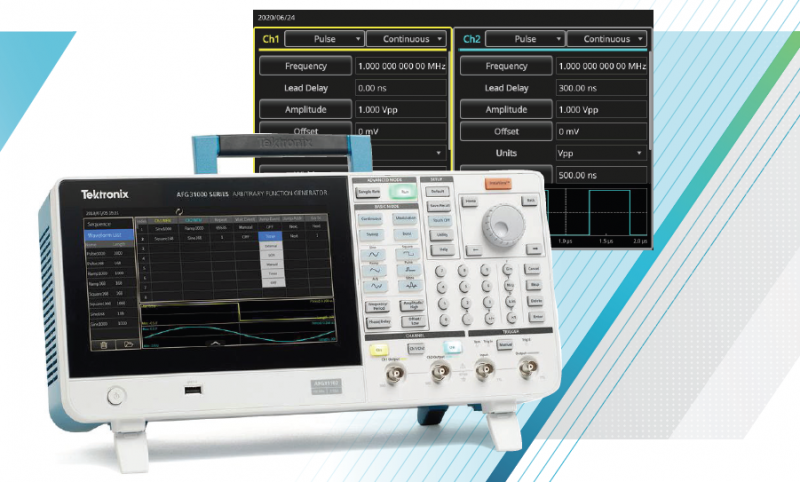

您最常用的任意波形发生器功能是什么？
泰克收集调查全球工程师使用泰克任意 / 波形函数发生器的常用功能，结果显示 60%以上的工程师只使用了其 14.2%的功能。





如何充分使用泰克的任意波形函数发生器满足您的测试需求，让它物有所值？泰克工程师整理了 7 大方向 25 种典型应用场景，助您加速调试效率。


7 大方向包括：
嵌入式和半导体测试应用

RF 相关应用

教育相关应用

汽车应用

医疗应用

工控应用

科研应用

嵌入式和半导体测试应用

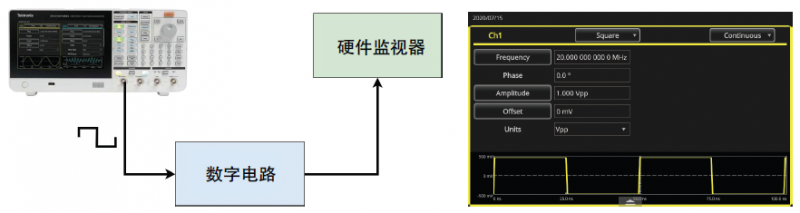

时钟源
典型应用：
确定频率余量：测试数字电路的时钟频率工作范围。代替不可用的时钟源，进行器件功能测试。

用户：
开发嵌入式和数字通信电路的测试和设计工程师。

使用任意波形 / 函数发生器的好处
与专用脉冲发生器相比，节约成本。

双通道和浮动输出，生成差分信号。

高达 160 MHz 的脉冲和方波频率范围。





小贴士

可以使用带有浮动单端输出的双通道信号源，生成差分时钟信号，如 PECL、LVPECL 或 LVDS。



为生成差分信号，在通道 1 中配置波形、频率和幅度，然后通过 CH1 Complement 功能，把倒置的设置复制到通道 2。然后把 Frequency CH1=CH2 设置成 On，初始化 Align Phase，激活同步模式。



使板上时钟源失效，同时使用外部时钟源驱动器件。



为避免信号完整性劣化，比如振铃或可变延迟和幅度，注意在连接到信号源的探头与电路板之间要有充分的阻抗匹配。



RF 相关应用

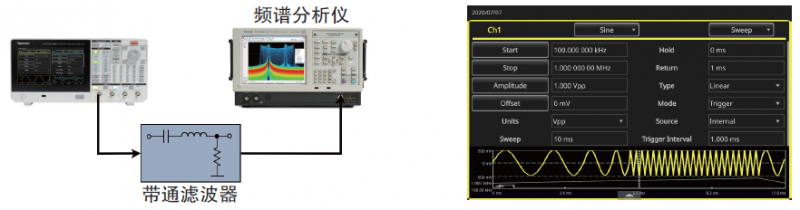

测量带通滤波器的频响
典型应用：
使用扫频正弦波激励滤波器，使用频谱分析仪测量滤波器频响。

用户：
为滤波器厂商或无线通信设备厂商工作的电子设计工程师。



在大学的学生实验室工作的教授、实验室管理员。

使用任意波形 / 函数发生器的好处
使用简便。

大屏幕，一目了然地显示所有相关波形和扫频参数，对正确设置树立信心。

外形紧凑，在工作台上为各种器件和电缆留出更多空间。





小贴士

如果只有一台示波器，而没有频谱分析仪，可以通过发生器的触发输出触发扫频开始点，设置示波器的时间标度，与发生器的扫描时间相匹配，作为频率值进行说明。



教育相关应用

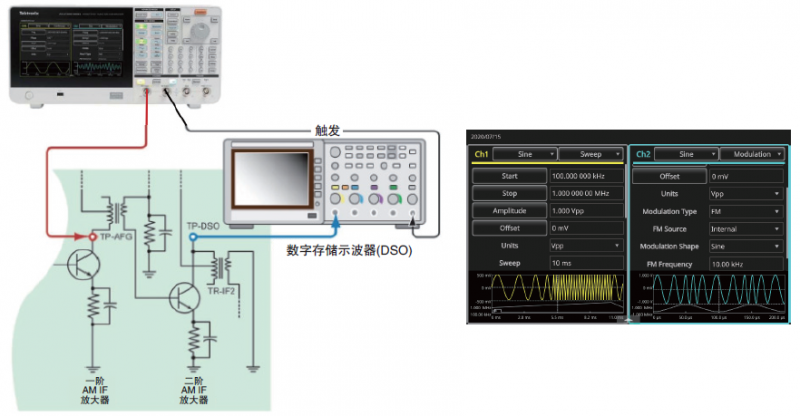

AM/FM 广播测试和对应
典型应用：
测量 IF 带宽，对应 RF 阶段，测量 FM 接收机的音频带宽。

用户：
为 AM/FM 广播制造商工作的电子设计工程师。



在大学的学生实验室工作的教授和实验室管理员。

使用任意波形 / 函数发生器的好处
使用简便。

大屏幕，一目了然地显示所有相关波形和扫频参数，对正确设置树立信心。

外形紧凑，在工作台上为各种器件和电缆留出更多空间。





小贴士

设置发生器的负载阻抗设定值，与连接的电路阻抗相匹配，以便准确显示幅度。



汽车应用

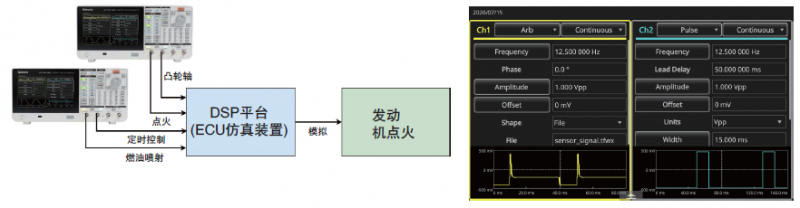

测试和优化发动机控制单元
典型应用：
仿真各种汽车传感器信号，如压力、温度、速度、转动和角度位置，对汽车应用中的发动机控制单元(ECU) 进行功能测试和优化。

用户：
从事汽车电子工作的电子设计工程师。

使用任意波形 / 函数发生器的好处
大显示屏，一目了然地确认所有设置。

可以作为 Vpp/ 偏置或作为 High/Low 值输入幅度。

ArbBuilder 和 ArbExpress 提供了强大的波形创建和编辑功能。

使用 AFG3011C 实现高达 20 Vpp 的幅度，不需要外部放大器。





小贴士

把 Frequency CH1=CH2 设置成 On，初始化 AlignPhase，激活双通道信号发生器的同步模式。



为同步多个发生器中的时钟，使用一个发生器作为主设备，把其 Sync Clock 输出连接到另一个发生器的 Sync Clock 输入上。



为同步同相的多个发生器，把它们设置成 Burst-Inf-Cycles 模式，然后通过外部信号同时启动。



医疗应用

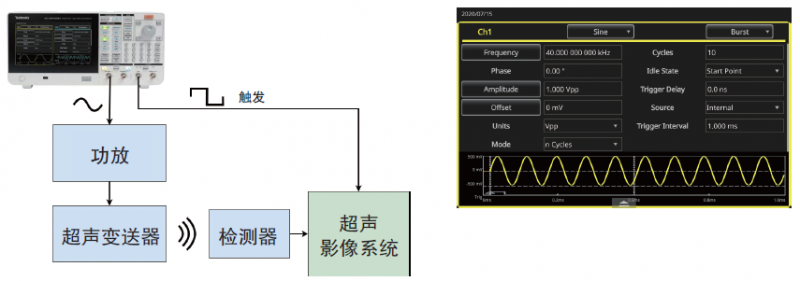

测试超声波医疗器械
典型应用：
使用正弦波突发驱动超声波变送器，测试医疗影像系统。

用户：
开发超声波医疗器械的电子设计工程师。



在大学中从事超声波研究的研究人员。

使用任意波形 / 函数发生器的好处
使用简便。

外形紧凑。





小贴士

使用触发输出，在每个突发周期开始时触发测量设备或影像系统。



工控应用

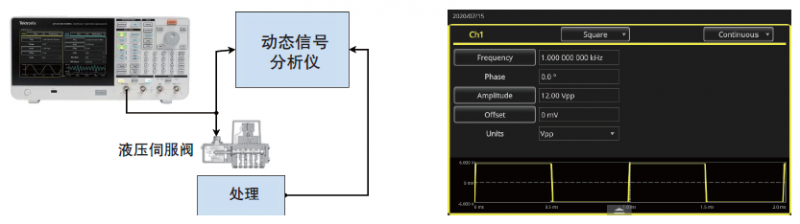

表征液压伺服阀的动态性能
典型应用：
AFG 使用方波激励伺服阀，确定动作时间（步进响应）、频响（博德图）及产品技术资料中的其它指标。

用户：
参与液压伺服阀设计和制造的机电设计工程师。

使用任意波形 / 函数发生器的好处
能够生成各种波形(方波、锯齿波、正弦波、任意波)。

>10 Vpp，确定阀在过速驱动中的特点。

使用简便。





小贴士

设置发生器的负载阻抗设定值，与连接的电路阻抗相匹配，以便准确显示幅度。



为使用 0 或 4-20mA 输入驱动器件，可以根据器件的输入阻抗，为发生器计算出对应的电压设置值。



科研应用

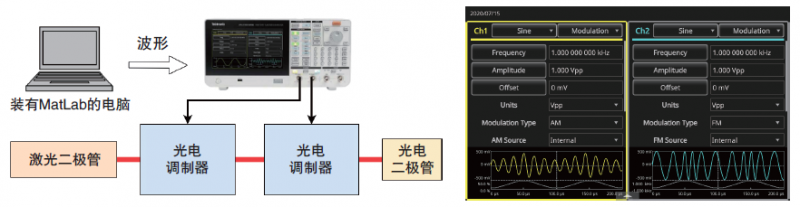

驱动和调制激光二极管
典型应用：
驱动基于激光器的通信系统中的激光二极管和光电调制器。

用户：
在涉及光学通信的大学和研究实验室中工作的研究人员。

使用任意波形 / 函数发生器的好处
双通道可以使用独立定时和工作模式运行。

高达 125 MHz 的任意波形。

用途广泛，使用简便。





小贴士

设置发生器的负载阻抗设定值，与连接的电路阻抗相匹配，以便准确显示幅度。
