由于 TTL門電路采用雙極型二極管和三極管組成，所以，在介紹TTL門電路之前，先簡單介紹二極管和三極管的開關特性。
1．二極管的開關特性
二極管由一個PN 結構成，其最主要的特性是單向?qū)щ娦浴６O管的外部特性一般采

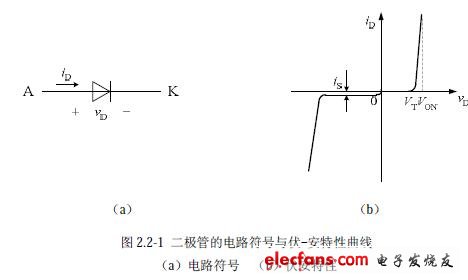

用伏-安特性曲線來表示。二極管的電路符號及伏-安特性曲線如圖2.2-1 所示。從伏安特
性可以看到，當正向電壓小于VT時，正向電流幾乎為0。VT稱為二極管的死區電壓。當正
向電壓大于VT時，流過二極管的電流迅速增長，導通電壓VON基本維持不變。當二極管加
反向電壓時，處于截止?fàn)顟B(tài)，只有很小的反向飽和電流IS（μA級）流過。
