Node B通過標準的Iub接口與RNC互連，通過Uu接口與UE進行通信，主要完成Uu接口物理層協議和Iub接口協議的處理。一般，Node B主要由控制子系統、傳輸子系統、射頻子系統、中頻/基帶子系統、天饋?zhàn)酉到y(tǒng)等部分組成。

　　射頻子系統一般由收發信機、雙工模塊、功率放大模塊等模塊組成，主要功能包括：上行完成接收濾波、低噪聲放大、進一步的射頻小信號放大濾波和下變頻，然后完成模數轉換、數字中頻處理和RRC濾波等；下行完成RRC濾波、數字中頻處理和數模轉換，經過射頻濾波、放大、上變頻處理，經線性功率放大器放大后經過發送濾波至天饋。

　　收發信機模塊完成上下變頻、信號放大、濾波處理、AD轉換、DA轉換，可以支持功率控制命令、一般收發信機用兩套收發通道支持收發分集。

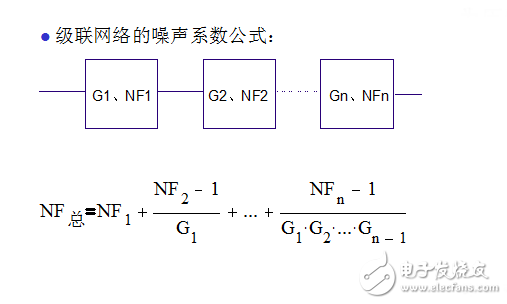

　　雙工模塊包含雙工器和LNA（Low Noise Amplify），LNA對信號起前級放大作用。

　　功率放大模塊的主要作用是放大收發信機輸出的下行信號功率。

　　為了支持多載波的應用，一般射頻子系統還集成小信號合、分路模塊。通過分路器，將雙工模塊放大的上行信號分路，送到不同的收發信機，支持上行多載波；通過合路器，將多個收發信機輸出的下行信號合路，送到功率放大模塊進行放大，支持下行多載波應用。
