資料介紹
1.1 集成門電路功能的測試
1.1.1 實驗要求
a) 熟悉各種門電路參數的測試方法。
b) 熟悉集成電路的引腳排列,如何在實驗箱上接線,接線時應注意什么。
1.1.2 實驗器材和工具
b) 74LS04(6非門)、74LS32(2輸入4或門)、74LS00(2輸入端4與非門)、74LS02(2輸入4或非門)、74LS20(4輸入2與非門)、74LS86(2輸入4異或門)。
1.1.3 實驗原理
a) 門電路是最基本的邏輯元件,它能實現最基本的邏輯功能,即其輸入與輸出之間存在一定的邏輯關系。
b) TTL集成電路的工作電壓為5V。本實驗中使用的TTL集成電路是雙列之差型的集成電路,其管腳識別方法:將TTL集成電路正面(印有集成電路型號標記正對自己,有缺口或有圓點的一端在前面,左下方第一腳為管腳“1”,按逆時針?lè)较颍来螢?、2、3、4······。

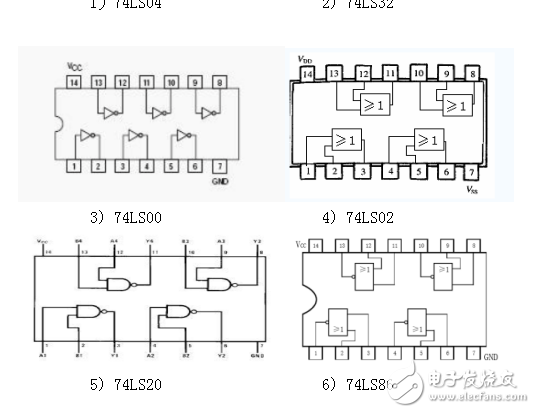

c) 邏輯電路引腳圖:
