      電子發燒友網>電子資料下載>電源技術>通用led照明pwm控制器的設計

      通用led照明pwm控制器的設計

      2017-06-09 | rar | 1.25 MB | 次下載 | 免費

      資料介紹

      　　應用信息

      　　介紹

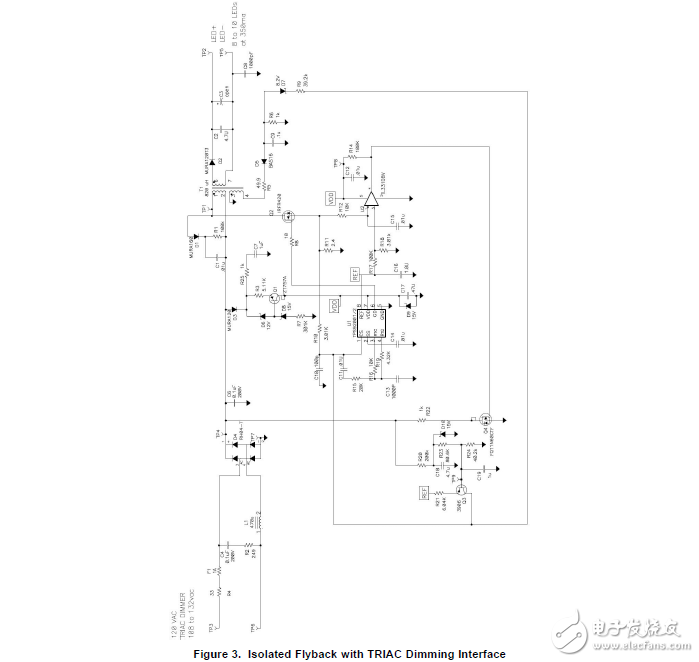

      　　圖3和圖4中的典型應用圖顯示了隔離和非隔離反激變換器。利用tps92001。請注意，電容器CREF和CVDD局部去耦電容為參考和設備輸入電壓，分別。這兩個電容器應低ESR和ESL陶瓷，放置接近。可能的設備引腳，并直接返回到地面引腳的設備，為最佳的穩定性。REF引腳提供了許多設備的功能和CREF內部偏置應至少0.47μF防從下垂參考電壓。

      通用led照明pwm控制器的設計

      通用led照明pwm控制器的設計

      　　電流檢測（CS）管腳

      　　在tps92001 / 2、電流調節是通過初級電流的總和得到的感覺在CS任何斜坡補償引腳與V的閾值，在功能塊所示圖。穿越這V閾值復位PWM鎖存器和調節輸出驅動時間。在沒有CS信號，輸出服從振蕩器的編程最大時間。當添加斜坡補償，重要的是使用一個小電容交流耦合振蕩器波形之前。把這個信號和CS引腳相加。通過迫使CS節點超過V閾值的tps92001 / 2強制零占空比。

      led PWM 反激變換器
