概述 在智能儀器中 常常用到自動量程轉換技術 這使得儀器在很短的時間內自動選取最合適的量程 實現高精度的測量 自動量程的實現一般通過控制輸入信號的衰減 放大倍數實現 就電壓表來說 其輸入測量電壓會大于其 AD 轉換器的輸入范圍 所以它的量程切換基本上是信號衰減倍數切換的過程

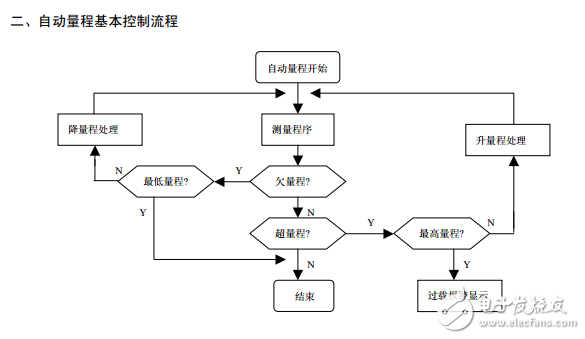

自動量程轉換由初設量程開始 逐級比較 直至選出最合適提量程為止 自動量程轉換的操作流程如上圖所示 繼電器或其它控制開關從閉合轉變?yōu)閿嚅_ 或從斷開轉變?yōu)殚]合有一個短暫的過程 所以在每次改變量程之后要延時一定的時間 然后再進行正式的測量和判斷 為了避免在兩種量程的交叉點上可能出現的跳動 還應考慮低量程的超量程比較值和高量程的欠量程比較值之間有一定的重疊范圍
