      無需變壓器的低成本非隔離式ACDC降壓轉換器方案

      2017-09-04 | pdf | 164KB | 次下載 | 免費

      資料介紹

      介紹幾款采用非隔離AC-DC電源芯片XD308H (18-600V超寬范圍輸入)構成的降壓電路，采用BUCK電路拓?fù)浣Y(jié)構，常用于小家電控制板電源（220Vac輸入)以及工業控制電源（380Vac輸入)供電。其典型電路規格包含5V/500mA、12V/500mA和24V/500mA等。其特點是：電路簡單、BOM成本低（外圍元件數目極少：無需變壓器、光耦）,電源體積小、無音頻噪音、損耗小發熱低。

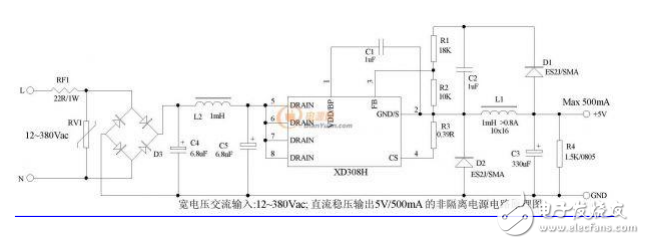

      　　【概述】非隔離 AC-DC 電源芯片降壓電路，一般采用 BUCK 電路拓?fù)浣Y(jié)構，常見于小家電控制板電源以及工業控制電源供電。其典型電路規格包含 5V/500mA、12V/500mA 和 24V/500mA 等，滿足六級能效要求?？赏ㄟ^ EFT、雷擊、浪涌等可靠性測試，可通過 3C、UL、CE 等認證。其特點是：電路簡單、BOM 成本低（外圍元件數目極少：無需變壓器、光耦），電源體積小、無音頻噪音、損耗小發熱低。 1）220V 轉 5V 降壓電路：輸入 12~380Vac，輸出 5V/500mA 如圖 1 所示的電路為一個典型的輸出為 5 V/500 mA 的非隔離電源。它通常應用于家用電器的（電飯煲、洗衣機及其它白色家電）。此電路還適合于其它非隔離供電的應用，比如 LED 驅動、智能電表、加熱器以及輔助電源和工業控制等。電源系統帶有各種保護，包括過熱保護（OTP）、VCC 欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音，發熱低。
