目前，太陽能光伏發電系統按照是否與電網相連可以分為獨立發電系統（也稱為離網發電系統）和并網發電系統。下面就這兩種發電系統做一下介紹：

　　1．獨立發電系統

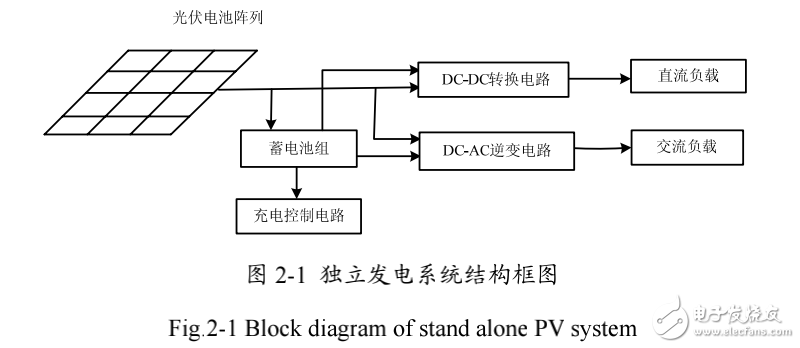

　　光伏獨立發電系統是指能夠把光伏電池產生的電能直接提供給負載或儲能裝置的系統。它主要是由太陽能電池陣列、控制電路、蓄電池組和負載組成。它既可以提供直流電也可以提供交流電，兩種供電方式最主要的差別是系統在提供交流電時需要在負載和蓄電池組之間加入逆變器。這種發電系統的結構框圖如圖2-1所示。獨立發電系統的工作過程是：有光照的時候，光伏電池組件受到太陽光照產生電能，產生的能量直接供給直流或交流負載工作，如有富余的能量則給蓄電池組充電；在夜晚或是陰雨天的時候，太陽能電池組件產生的能量不能滿足負載工作需求，這時候儲存在蓄電池組的能量就可以供給直流或交流負載工作。

　　2．并網發電系統

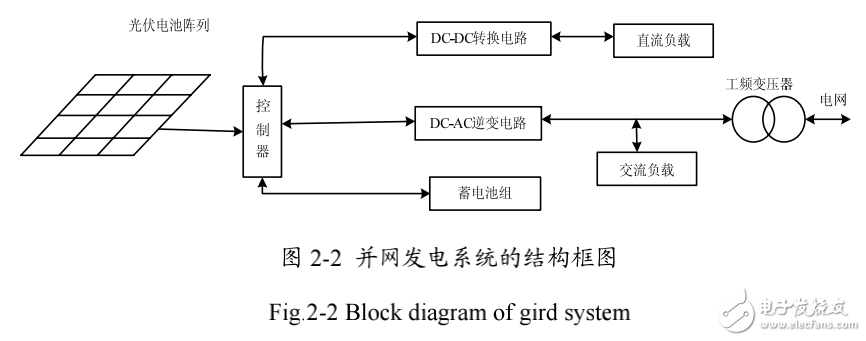

　　與獨立發電系統相比并網發電系統的不同就是它與公共電網相連接。它可分為集中式大型聯網光伏發電系統和分散式小型聯網光伏發電系統兩大類型。其中大型聯網光伏發電系統由于成本高，占用大量的土地面積，投資巨大，建設期長等限制，使得其發展較慢，但是現在國家正在大力鼓勵這種新能源技術，所以在不久的將來大型聯網光伏發電系統肯定能夠?qū)崿F(xiàn)。并網發電系統是指將光伏陣列輸出的直流電轉化為與電網電壓同幅值、同頻率、同相位的交流電，并最終實現與電網的連接，向電網輸送電能。該系統主要包括的部分有太陽能電池陣列、變換器、逆變器、控制器、交流負載、變壓器等。該系統的結構框圖如 2-2 所示。
