本文介紹一款采用MP1593制作的DC-DC穩壓電源，這款DC-DC穩壓電源的體積很小，但它能提供2A 甚至最高達3A 的輸出電流，并且其性能指標非常好，完全可以滿足DIY er的要求，下面就原理及實際制作等方面的一些問題做一個詳細的介紹。

　　1、 MP1593 的結構及工作原理簡介

　　MP1593 是美國MPS 公司（Monolithic PowerSystems，Inc） 研制生產的一款降壓型（Step -down）DC-DC 器件，它采用8 pin 小型SOP 封裝，體積很小，只有5mm×4mm×1.5mm 大小。該IC允許輸入的電壓范圍從4.75~28V，輸出電流最高可達3A，其最高工作效率可達95%。該IC 典型的數據為：當輸入12V， 輸出為5V，且電流達到2.5A時，其工作效率為90%。在這樣高電壓差、大電流的情況下，該IC 連續工作24 小時也無需加裝任何散熱器，可見其功耗非常之小。另外，該集成電路的外圍電路也十分簡單，非常容易應用。

　　圖1 MP1593 典型的外部應用電路及部分內部原理圖

　　該集成電路的工作原理簡述如下：

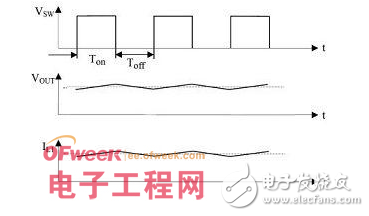

　　輸入電壓Vin 從集成電路的pin 2 端進入，這時如果在pin 7（ Enable） 端加高電平（+5V 左右），則IC 被啟動進入到工作狀態。在時間Ton（ 導通時間） 內，輸入電壓通過導通的MOS 管V1 從IC 的pin 3 端輸出，加在電感L1 的左端，該電壓經過L1與電容C5 組成的濾波電路向負載RL 供電，同時在電感L1 上儲存了電能。在時間Toff（ 關斷時間） 內，MOS 管V1 處于關斷狀態，這時，在儲能元件電感L1 上產生的自感電壓為左負右正，因此加在二極管D1 上的電壓是正向偏置電壓，致使二極管導通，于是，電感L1 與二極管D1 及負載RL 形成了一個放電回路，電感L1 上儲存的電能向負載RL 釋放，以提供負載RL 所需的電能。電路中各點的波形如（圖2）所示。
