為了得到高達 20kHz 的開關頻率，賽米控在 SKiM?功率模塊中集成了三電平逆變器結構。SKiM? IGBT 產品組合為光伏和 UPS 市場上提供了最優的效率。相對于標準兩電平解決方案減少的損耗，用于三電平逆變器的 SKiM ?在 15 kHz 頻率范圍內可減少高達 10％的損耗。
SKiM?功率模塊集成了最新的IGBT和二極管。600/650V IGBT3和 1200V IGBT4具有低開關和導通損耗，可最大限度地提高應用的轉換效率。使用三電平解決方案的主要優點在于其輸出波形接近正弦波，諧波分量少，輸出濾波器的尺寸減小了（這意味著可降低成本和減小外形尺寸）。相比兩電平解決方案，總損耗得以最小化。SKiM 的功率范圍為 50kW-250kW 額定逆變器功率。
三電平逆變器解決方案提供的效率最高可達 99％。得益于三電平方案降低了損耗且導熱率高，散熱器的尺寸也減小了。同時，得益于諧波分量減少、良好的輸出波形和 EMI 干擾小，輸出濾波器的尺寸得以縮小。采用三電平逆變器可實現成本低、重量輕、尺寸小且轉換效率最高的設計。

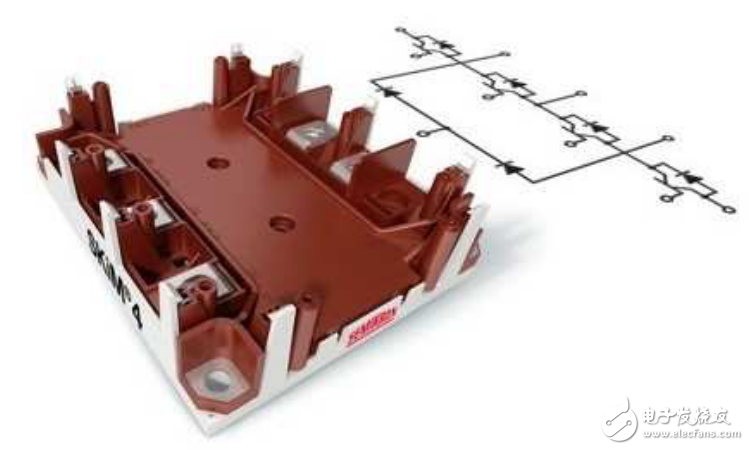

圖片：SKiM?，為三電平光伏和 UPS 逆變器優化的隔離式功率模塊
?
