近年來，隨著增強型8.5G光纖通道和IOG-Ethemet高速光網絡協議的快速發展，對超高速率光收發模塊的需求日益增加，同時對模塊端口密度及功耗的要求也越來越高。

　　lOGbit/s光收發模塊在過去的幾年里，經歷了從300pinMSA、XENPAK、XPAK、X2、XFP到SFP+的演變。XFP在電信領域和部分?jǐn)?shù)據通信領域已經取得了成功，而SFP+作為SFP的升級版本，符合IEEE 802.3ae/aq和8G/10G光纖通道協議規范，它把用于時鐘和數據恢復的電路從芯片中轉移到線卡上，與XFP相比模塊尺寸減少40%，具有更高的端口密度和更低的功耗。SFP+依據不同的端口類型可分為10GBASE-SR、LR、ER和ZR，傳輸距離也從當初的300m增加到lOkm、40km和80km。

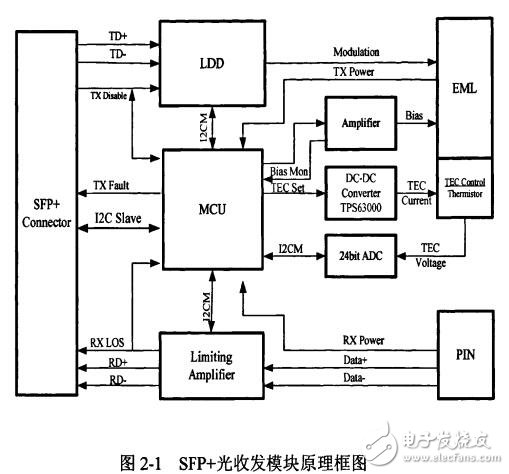

　　本文在此背景下，對帶TEC熱電制冷（熱）的lOGbit/s的SFP+光收發模塊展開研究。詳細介紹了光模塊原理、TEC原理、光模塊硬件設計和光模塊軟件系統設計。在硬件電路設計中，本文采用電吸收外調制激光器和PIN探測器作為光收發器件以減少激光器的啁啾效應和提高接收靈敏度；采用了數字PID算法對TEC LOOP進行自動控制未保持激光器工作溫度的穩定。在軟件設計中，本文分別對軟件系統中的主模快、I2C從機驅動模塊、調制電流控制模塊和EEPROM讀寫模塊進行了研究。
