方便多用途的集成電路 — 運算放大器
運算放大器是一種可以進行數學運算的放大電路。運算放大器不僅可以通過增大或減小模擬輸入信號來實現放大，還可以進行加減法以及微積分等運算。所以，運算放大器是一種用途廣泛，又便于使用的集成電路。

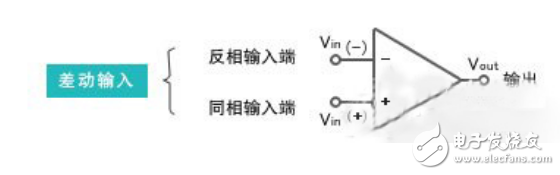

圖1：運算放大器的電路符號
如圖1所示，運算放大器的電路符號有正相輸入端Vin（+）和反相輸入端Vin（－）兩個輸入引腳，以及一個輸出引腳Vout。實際上運算放大器還有電源引腳（+電源、－電源）和偏移輸入引腳等，在電路符號上沒有表示出來。
運算放大器的主要功能是以高增益放大、輸出2個模擬信號的差值。我們將放大2個輸入電壓差的運放稱為差動放大器。當Vin（+）電壓較高時，正向放大輸出。當Vin（－）電壓較高時，負向放大輸出。此外，運算放大器還具有輸入阻抗極大和輸出阻抗極小的特征。
即使輸入信號的差很小，由于運算放大器有極高的放大倍數，所以，也會導致輸出最大或最小電壓值。因此，常常要加負反饋后使用。下面讓我們來看一個使用了負反饋的放大器電路。
運算放大器的基本① - 反相放大器電路
