插入損耗和濾波電路的選擇

　　在用戶選擇濾波器時，最關心插入損耗性能。但是，往往插入損耗相近的濾波器，在實際運用中效果相差甚遠。究其主要原因是，相近插入損耗的濾波器可由不同的電路實現。這和理論分析是吻合的，因?yàn)椴迦霌p耗本身是個多解函數。

　　所以，選擇濾波器時首先應選擇適合你所用的濾波電路和插入損耗性能。要做到這一點，就要求了解所使用電源的等效噪聲源阻抗和所需要對噪聲的抑制能力。這符合“知己知彼，百戰百殆”的客觀規律。

　　那么濾波電路和電源等效噪聲之間存在什么樣的關系呢？

　　眾所周知，ＥＭＩ濾波器是由Ｌ、Ｃ構成的低通器件。為了在阻帶內獲得最大衰減，濾波器輸入端和輸出端的阻抗需與之連接的噪聲源阻抗相反，即對低阻抗噪聲源，濾波器需為高阻抗（大的串聯電感）；對高阻抗噪聲源，濾波器就需為低阻抗（大的并聯電容）。對于ＥＭＩ濾波器，這些原則應用于共模和差模中。

　　如按此原則選用的濾波器，在實際運用中仍存在效果相差很多的現象，特別發生在重載和滿載的情況下。造成這一問題的主要原因可能是濾波器中的電感器件在重載和滿載時，產生飽和現象，致使電感量迅速下降，導致插入損耗性能大大變壞。其中尤以有差模電感的濾波器為多。因差模電感要流過電源火線或零線中的全部工作電流，如果差模電感設計不當，電流一大，就很容易飽和。當然也不排除共模扼流圈，因生產工藝水平較差，兩個繞組不對稱，造成在重載或滿載時產生磁飽和的可能。

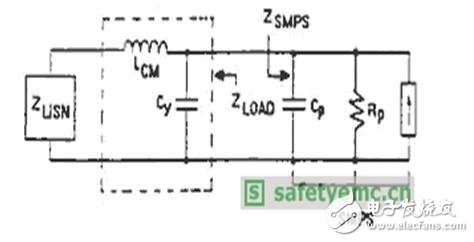

　　圖1 共模濾波器模型
