描述

此項目向您展示如何將 Arduino MKR 和 Portenta 系列的任何板安裝到機柜中。這對于門禁系統、智能家居等許多專業應用非常有用。

ArduiBox MKR是 Arduino MKR 系列的外殼套件。核心是一個帶有集成穩壓器和面包板的附加印刷電路板。該印刷電路板帶有用于 Arduino MKR 或 Portenta H7 板的插槽、一個 MKR 擴展板和一個額外的 MKR 以太網擴展板。它適合 6 模塊 DIN 導軌外殼。

?

?

?

?

1 / 5 ?安裝有 Portenta 板、RS485 屏蔽和 ETH 屏蔽的 pcb

?

概述：

• 銑削 6 模塊 DIN 導軌外殼

• 頂部的透明或灰色蓋子用于顯示器、LED ....

• 帶插槽的 pcb，用于插入 Arduino MKR Zero / 1010 / 1200 / 1300 / 1400 / 1500 模塊或 Portenta H7

• 用于附加 MKR Shield 的插槽（例如 MKR RS485、MKR CAN、MKR THERM...）

• MKR ETH 以太網盾的專屬插槽

• 可選集成穩壓器（輸入電壓 9..35V，通過 2 路接線端子）

• 用于自己電路的面包板/原型板

• 所有 GPIO 引腳均已標記并放置在面包板區域旁邊

• 2x 3 路接線端子，用于將外部組件連接到面包板

ArduiBox MKR 套件

Arduibox 隨附套件。需要焊接！該套件可提供不同的前面板和用于電壓調節等的可選部件。

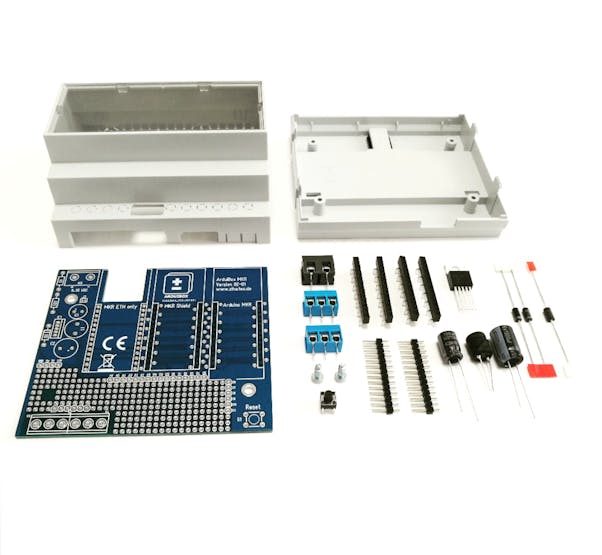

ArduiBox MKR 標準套件

?

提供詳細的組裝說明。

印刷電路板特性

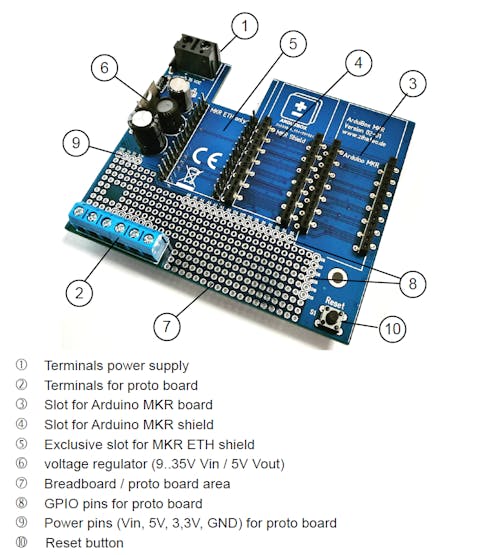

主板概覽

?

OLED 擴展

如果您需要在導軌設備前面安裝顯示器，可以使用帶有 1.3 英寸 OLED 顯示器、按鈕、蜂鳴器和 LED的OLED 擴展：

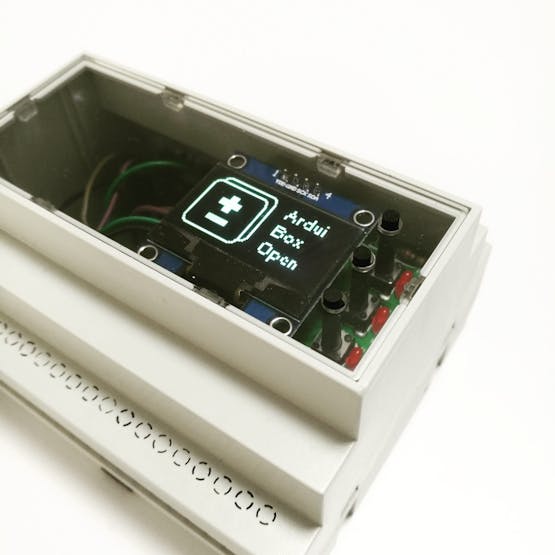

帶有已安裝的 oled 擴展

?

?
