描述

我過去做過一個使用非接觸式溫度傳感器的項目，在本教程中為了降低整體顯示成本，我將傳感器與 4 位 7 段顯示器連接。測量溫度的基本思想保持不變。請確保閱讀“使用 Arduino 和 mlx90614 的非接觸式溫度傳感器”以簡要介紹所使用的校準組件。本項目由PCBWAY.com贊助

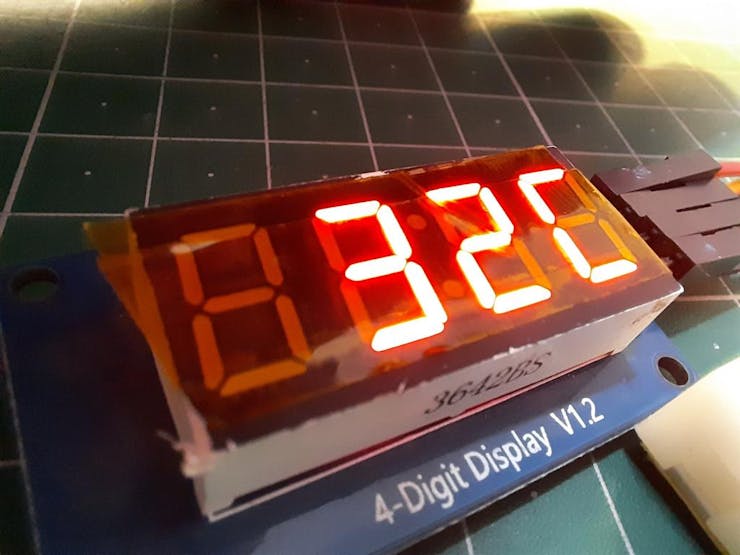

TM1637 顯示器和控制器：

這個4位數字顯示是由泰坦微電子開發的名為T(mén)M1637的集成電路控制的。這里我有一些直接來自數據表的信息-TM1637是一種帶鍵盤掃描接口的LED（發光二極管顯示器）驅動控制專用電路，它內部集成了MCU數字接口、數據鎖存器、LED高壓驅動和鍵盤掃描。本產品為DIP20/SOP20封裝類型，性能優良，品質優良，主要適用于電磁爐、微波爐、小家電的顯示驅動。從數據表中獲取更多信息，包括電路圖和不同的編程模式。

?

功能特點：

鍵盤掃描（8×2bit），帶增強識別電路

亮度調節電路（可調8占空比）

兩線串行接口（CLK、DIO）

振蕩類型：內置RC振蕩器

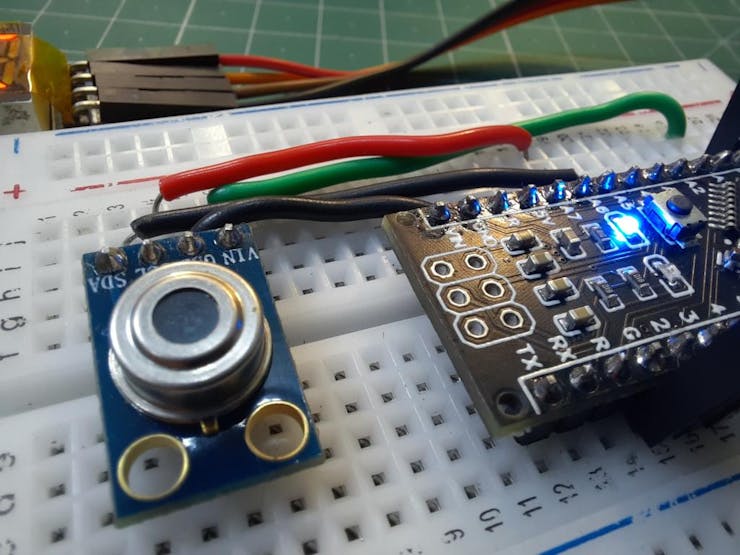

MLX90614：

MLX90614 溫度傳感器無需接觸即可測量特定物體或表面的溫度。該傳感器用于測量它所指向的物體發射的紅外光量，它使用斯特凡-玻爾茲曼定律的原理，該定律指出包括生物在內的所有物體都會根據物體的溫度或存在。因此，通過測量發出的紅外線能量，我們可以計算出物體的溫度。

?

特征：

· 工作電壓：3.6V 至 5V

·工作電流：1.5mA

· 溫度范圍：-70°C 至 382.2°C

所需組件：

?

1）阿杜諾納米

2) 4位7段顯示

3) MLX90614 非接觸式紅外傳感器

4) 連接線

5）定制PCB（PCBWAY ）

6) 9v電池

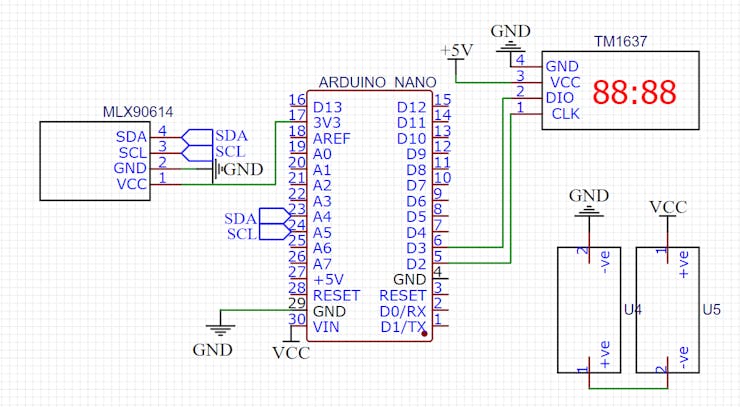

電路圖：

?

傳感器和 LCD 都在 2 線接口上工作，傳感器使用連接到 Arduino 的 A4 和 A5 引腳的 I2C 通信。對于 LCD 時鐘和數據，分別定義了數字引腳 D2 和 D3。7.4V 電池足以為整個裝置供電。我正在使用串聯組合的 18650 鋰離子電池。LCD 和溫度傳感器都在 3.3 伏電壓下工作，這可以從 Arduino 的線性穩壓器獲得。

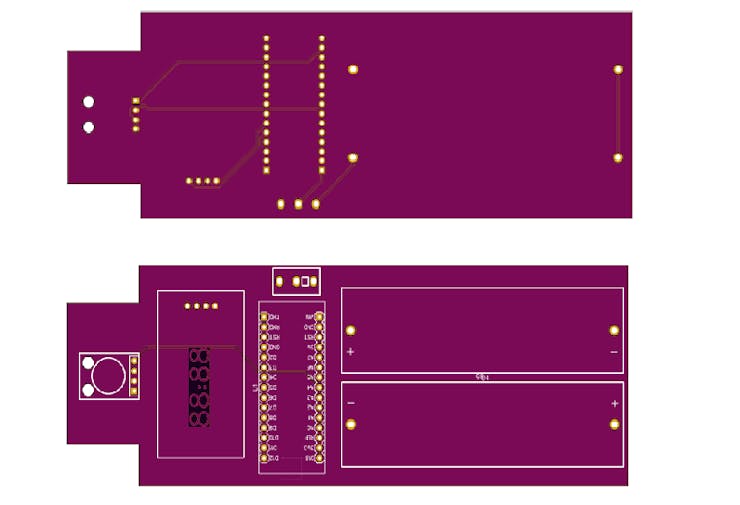

PCB屏蔽層：

我根據連接圖設計了這個屏蔽。只需將 Arduino、顯示器和傳感器插到它們的位置，我們就可以在為系統供電后開始工作了。

?

18650電池座可以直接安裝在pcb上。

電路板更新：

您可能知道，我一直在我的項目中使用PCBWAY Prototypes ，現在直接為 PCB 制造下訂單變得更加容易。現在 Gerber 文件可以直接從 KICAD 上傳到 PCBWAY，只需單擊一下即可獲取有關該插件的更多信息并安裝它，請閱讀本文。

當您在 Kicad 上點擊PCBWay Plug-in 按鈕時，我們將在您的項目中導出這些文件：

1.生產格式正確的Gerber文件

2.IPC-網表文件

3.Bom文件，包含所有組件信息

4.Pick and Place-file用于組裝

您可以在上傳文件后點擊“保存到購物車”立即下單（通常只需要幾秒鐘），我們的工程師會在生產前仔細檢查文件。

代碼：

#include
#include
#include
#define CLK 2
#define DIO 3
Adafruit_MLX90614 mlx = Adafruit_MLX90614();
TM1637Display display = TM1637Display(CLK, DIO);
const uint8_t celcius[] =
{
  SEG_A | SEG_E | SEG_F | SEG_D
};
#define f mlx.readObjectTempF()
#define c mlx.readObjectTempC()

void setup() {
  Serial.begin(9600);
  mlx.begin();
  display.clear();
  delay(1000);
}

void loop() {
  display.setBrightness(7);
  Serial.println("Temperature from MLX90614:");
  Serial.print("Ambient:      ");
  Serial.print(mlx.readAmbientTempF());
  Serial.println(" °F");
  Serial.print("Contactless: ");
  Serial.print(f);
  Serial.println(" °F");
  Serial.println();
  Serial.print("Ambient:      ");
  Serial.print(mlx.readAmbientTempC());
  Serial.println(" °C");
  Serial.print("Contactless: ");
  Serial.print(c);
  Serial.println(" °C");
  Serial.println();
  display.showNumberDec(c, false, 3, 0);
  display.setSegments(celcius, 1, 3);
  delay(1000);
}

使用的庫：

我從 Arduino IDE 的管理庫部分為 tm1637 嘗試了許多庫，但沒有一個適合我。然后我終于從 GITHUB 得到了這個庫 TM1637，從這里下載這個庫并將文件夾復制到計算機中 Arduino Location 的 Library 文件夾中。

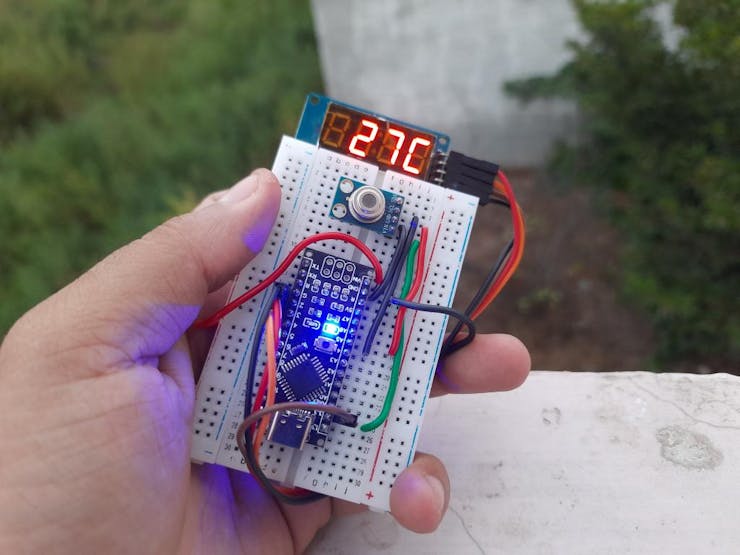

在職的：

與 Tm1637 驅動器配合使用效果很好，但需要反射器離子陽光。要么使用 5v 電源為 LCD 供電，這樣它看起來會更亮。我用烙鐵測試了最高溫度。

I2C 接口優于熱電堆電阻接口，精度高且易于使用內置庫進行計算。

?
