描述

規格：

• MCU：ESP-WROOM-32 基于樂鑫 ESP32 雙核 Tensilica LX6 處理器，支持 802.11 b/g/n WiFi 和藍牙 4.2 LE。
• SIM7600CE-M1S模塊：是一款2G/3G/4G通信定位模塊，支持LTE CAT4下載最高150Mbs。
• 支持GPS、北斗、格洛納斯、LBS
• 工作電壓：如果使用適配器或通過 USB 數據線，則為 4.5-20VDC。
• 使用性能良好的CP2102驅動的USB-UART電路
• 標準尺寸 Arduino UNO
• 使用 nano simcard 插槽（推拉）
• 標配的4V/2A電源電路也為SIM模塊提供全功率供電（如果使用sim模塊，需要外接適配器供電，以保證穩定工作）。

?

?

?

交流：

• 通過 ESP32 的 UART 2 ( GPIO16, GPIO17 ) 控制模塊 SIM
• 網絡狀態指示燈
• LED IO：IO2
• 復位SIM模塊（IO18）：高電平

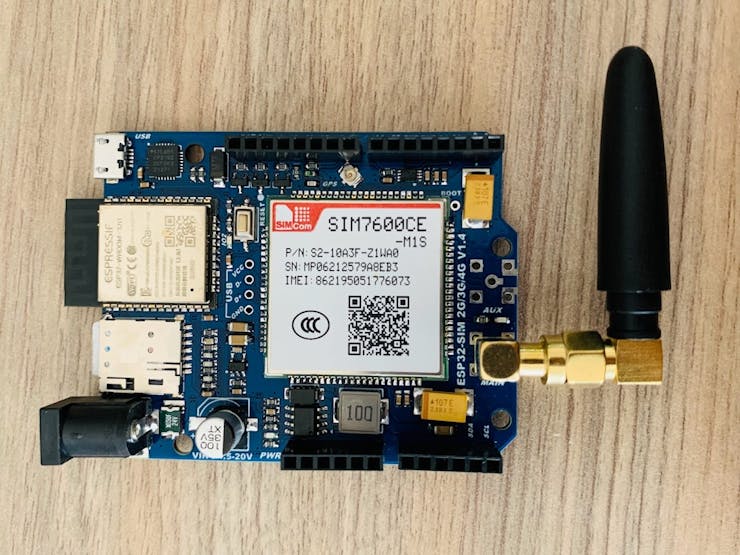

套件 Wifi ESP32 4G SIM7600CE V1.4

?

套件 Wifi ESP32 4G SIM7600CE V1.1

?

SIM7600系列是LTE Cat 4模塊，支持LTE-TDD/LTE-FDD/HSPA+/GSM/GPRS/EDGE等無線通信方式，支持最高150Mbps下行速率和50Mbps上行速率。

• LTE CAT4 – 上行鏈路高達 50Mbps，– 下行鏈路高達 150Mbps
• TD-SCDMA– 上行鏈路高達 128Kbps，– 下行鏈路高達 384Kbps
• TD-HSDPA/HSUPA– 上行鏈路高達 2.2 Mbps，– 下行鏈路高達 2.8 Mbps
• HSPA+– 上行鏈路高達 5.76 Mbps，– 下行鏈路高達 42 Mbps
• UMTS – 上行鏈路/下行鏈路高達 384Kbps
• EDGE 類 – 上行鏈路/下行鏈路高達 236.8Kbps
• GPRS – 上行鏈路/下行鏈路高達 85.6Kbps

?

?

?

?
