資料介紹
描述
該項目是關于 555 定時器的,它在固定頻率下產生從大約 36% 到大約 95% 的不同占空比。C2 使用陶瓷電容器。
我還要感謝在線社區分享原理圖來構建電路。
一個 555 定時器可以提供高達約 14V 的輸出峰峰值信號。然而,微控制器通常可以提供高達 5V 的峰峰值信號。
請為 NE555 定時器使用介于 5V 和 15V 之間的恒定輸入電壓。
例如,使用頻率計 Arduino 代碼,R1 = 1 k Ohms,C1 = 33 nF。
在 Arduino 的幫助下,您可以使用頻率計 .ino 代碼找出 555 定時器的頻率和占空比。

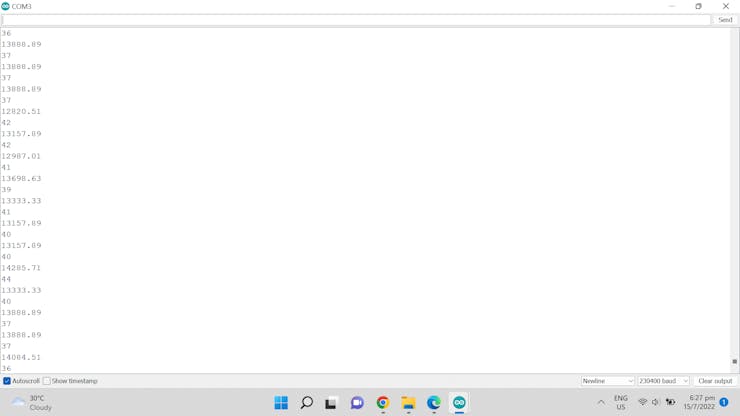

在最低頻率下,頻率 = 14 kHz,占空比 = 36%。

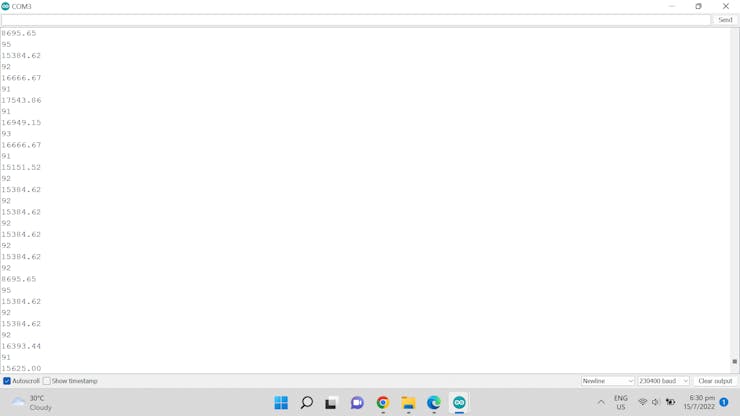

在最高頻率下,頻率 = 16.6 kHz,占空比 = 95%。

我還沒有弄清楚用于計算此設置的 555 定時器頻率的公式。如果您有答案,請告訴我。
掃描占空比 555 定時器的一種應用是用于改變電機的電壓,從而改變電機的速度。
提示:JLCPCB 為 10cm x 10cm 的小型 PCB 提供更便宜的價格。您可以將 PCB 拼板到小于或等于尺寸。
希望你喜歡這個項目。再次感謝 JLCPCB 贊助這個項目,請在jlcpcb.com/RAT訂購您的 PCB
