      使用arduino溫度計

      2023-02-07 | zip | 0.37 MB | 次下載 | 免費

      資料介紹

      描述

      這是我與 Arduino 的第三個項目。

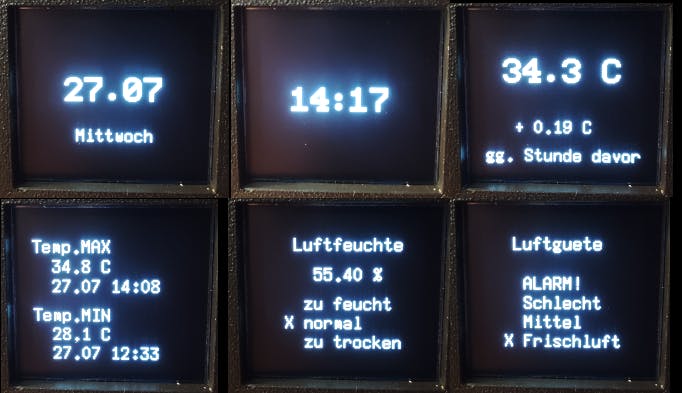

      該設備測量溫度、濕度和空氣質量。這些測量數據顯示在 1.5 英寸 OLED 顯示屏以及兩個模擬電壓表上。OLED 顯示屏交替顯示日期、時間、當前溫度與一小時前的溫度對比、最高和最低溫度以及日期和時間指示、濕度和空氣質量。

      screenshot_2022-07-27_145757_ftEyu0zhcv.png?auto=compress%2Cformat&w=740&h=555&fit=max
      ?

      此外還有一個按鈕可以打開/關閉 OLED 顯示屏。如果超過限制（溫度和濕度），兩個 RGB LED 會發出警告。

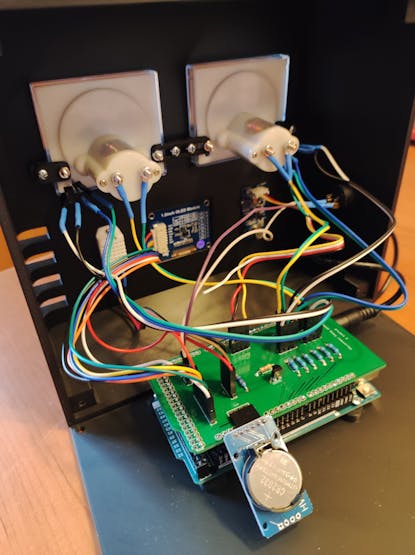

      img_20220726_150857_3qKdArrVLh.jpg?auto=compress%2Cformat&w=740&h=555&fit=max
      ?

      我設計了外殼和 PCB（您可以下載下面的文件）。外殼由兩部分組成，正面和背面。

      兩個電壓表的顯示是用矢量圖形編輯器創建的，然后打印在激光切割機上。切割功能和雕刻功能都被使用了。

      腸衣：

      • 前面
      • 背面

      電路板：

      • 格柏

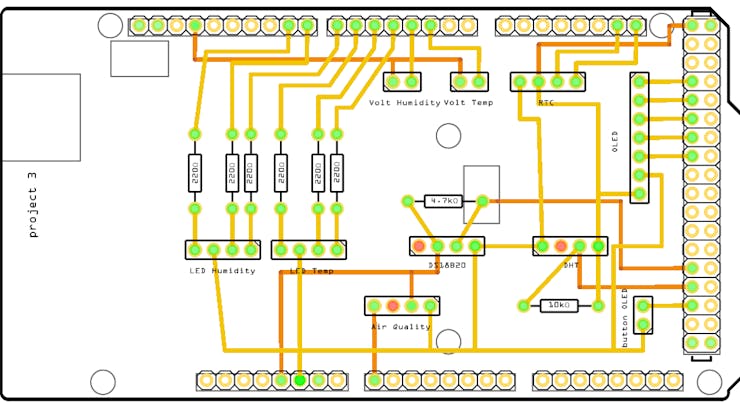

      project_3_weather_station_v03_leiterplatte_aSdUjAwB4j.png?auto=compress%2Cformat&w=740&h=555&fit=max
      ?

      ?

      leiterplatte_FOU5vCeJmC.png?auto=compress%2Cformat&w=740&h=555&fit=max
      ?

      電壓表顯示

      • 矢量圖形編輯器

      顏色由激光切割機定義 - 紅色用于切割，黑色用于雕刻。德語表達“Temperatur / Luftfeuchte”的翻譯是“溫度/濕度”。這些圖形印在 0.6 毫米厚的激光層上。

      scale_A04UXe3mbY.png?auto=compress%2Cformat&w=740&h=555&fit=max
      ?

      下一個版本的改進

      • 不要將溫度傳感器放在電路板上——Arduino 產生的熱量會使溫度測量值出錯
      • 增加機箱內的通風槽

      pcb Arduino OLED顯示屏
