描述

帶 ATMEGA328P 的 LoRa 基礎模塊

由 makeriot2020 提供

2022 年2 月 25 日由makeriot2020

?

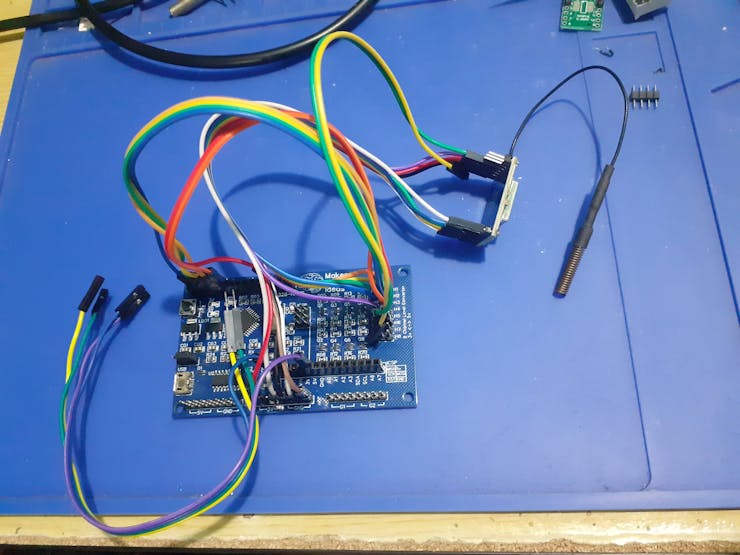

我需要構建一個可靠的 LoRa 設備，以便為朋友農場即將進行的項目進行一些關于范圍等的測試。該設備的制造成本必須超低，并且功耗盡可能低。為實現這一目標，我決定使用 RA-02（來自 AI Tinker，非贊助商）以及 ATMEGA328P，它在休眠時消耗的電流非常小……（盡管收音機將一直處于待機狀態……）用標準的 Arduino 或另一個 ATMEGA 驅動的開發板構建它可能會非?；靵y（如下圖所示……）

?

標準的 Arduino 會更糟，因為你需要在 SPI 引腳上進行電平轉換，因為 RA-02 是一個 3.3v 設備，帶有 GPIO，不支持 5v（是的，這是真的，其他一些Youtube 上的帖子和類似的帖子很方便地省略了這個非常重要的小警告……）因此這個問題需要一個專用的定制 PCB，分階段設計，當然要進行徹底的測試……在這樣做的同時，我需要設計一些模塊化的東西可用。我想出了以下設計，作為第一階段的原型：

?

?

PCB 基本上是 Arduino Nano 風格的 PCB（就 IO 而言），在 SPI 線路（SCK、MISO、MOSI、SS）上具有電平轉換以及 Lora 復位和 IRQ 引腳（這對于喚醒至關重要稍后啟動處理器）。由于原型將主要在實驗室中使用，稍后會進行一些戶外測試，因此沒有提供電池充電電路。兩個 LDO 穩壓器，5v 和 3.3v 從 7.5 到 12v 的直流輸入為 ATMEGA328P 和 RA-02 供電。

電平轉換固定在雙向 5v 到 3v 邏輯電平。所有未使用的 GPIO 都分解為標題。代碼可以通過 ICSP 或 USB 轉串口轉換器上傳到 MCU，因為我沒有在板上添加這些，以節省空間和功率。控制引腳如下：RA-02 模塊 ATMEGA328P

SCK D13

味噌D12

摩思D11

NSS D10

重置 D9

IQR(DIO0) D2（中斷 0）

DIO1 未在第 1 階段原型中分解

DIO2 未在階段 1 原型上破解

DIO3 未在階段 1 原型上分解

DIO4 未在階段 1 原型上分解

示意圖如下

?

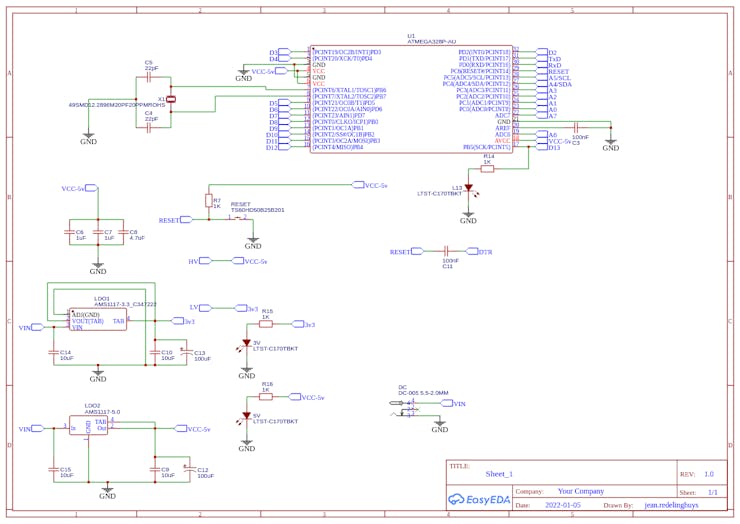

原理圖 - 第 1 頁

?

?

?

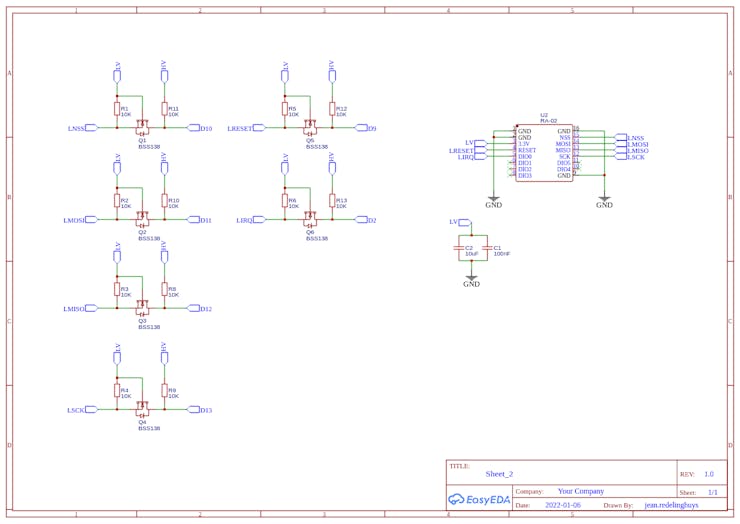

原理圖 - 第 2 頁

?

?

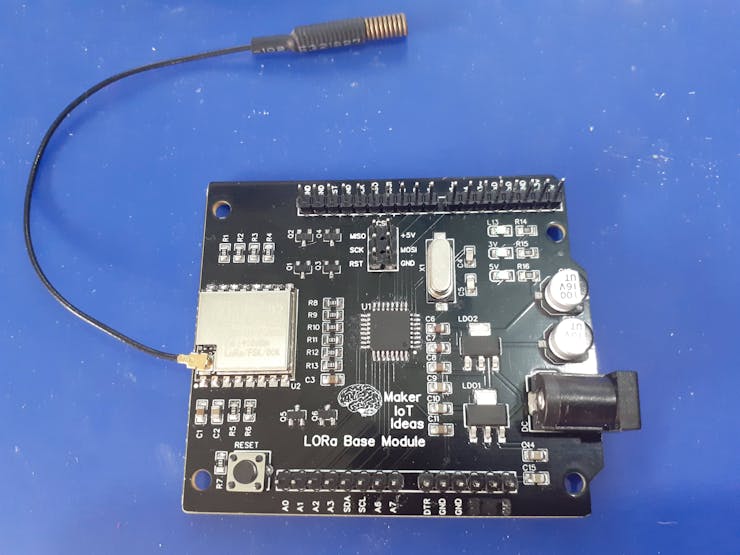

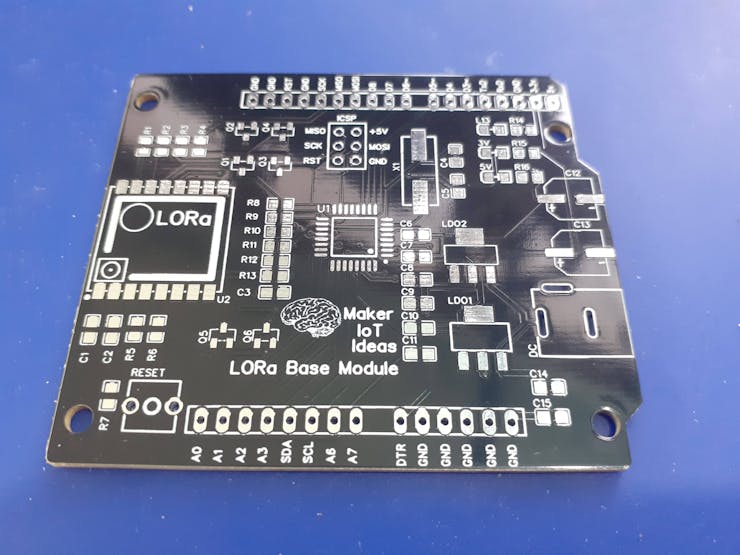

印刷電路板頂部

?

?

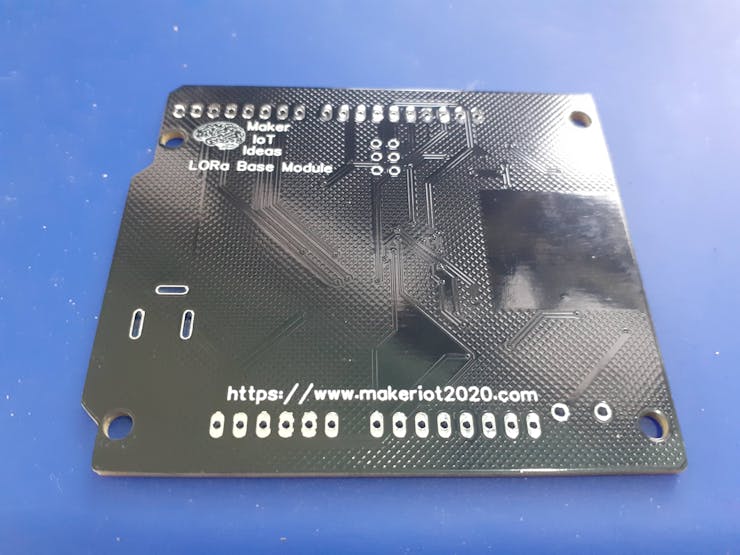

PCB底部

?

軟件

該板與 Sandeep Mistry 的 LoRa 庫兼容。其他庫也可以工作，但尚未經過測試。下面是一個非常基本的測試草圖：請注意，此草圖沒有任何節電功能。它純粹用于進行非常基本的無線電測試......更詳細的代碼將在項目的后期階段發布（稍后會詳細介紹）

#include // include libraries
#include

const int csPin = 10;          // LoRa radio chip select
const int resetPin = 9;       // LoRa radio reset
const int irqPin = 2;         // change for your board; must be a hardware interrupt pin

byte msgCount = 0;            // count of outgoing messages
int interval = 2000;          // interval between sends
long lastSendTime = 0;        // time of last packet send

void setup() {
  Serial.begin(9600);                   // initialize serial
  while (!Serial);

  Serial.println("LoRa Duplex - Set spreading factor");

  // override the default CS, reset, and IRQ pins (optional)
  LoRa.setPins(csPin, resetPin, irqPin); // set CS, reset, IRQ pin

  if (!LoRa.begin(433E6)) {             // initialize ratio at 433 MHz
    Serial.println("LoRa init failed. Check your connections.");
    while (true);                       // if failed, do nothing
  }

  LoRa.setSpreadingFactor(8);           // ranges from 6-12,default 7 see API docs
  Serial.println("LoRa init succeeded.");
}

void loop() {
  if (millis() - lastSendTime > interval) {
    String message = "LoRa TEST";   // send a message
    message += msgCount;
    sendMessage(message);
    Serial.println("Sending " + message);
    lastSendTime = millis();            // timestamp the message
    interval = random(2000) + 1000;    // 2-3 seconds
    msgCount++;
  }

  // parse for a packet, and call onReceive with the result:
  onReceive(LoRa.parsePacket());
}

void sendMessage(String outgoing) {
  LoRa.beginPacket();                   // start packet
  LoRa.print(outgoing);                 // add payload
  LoRa.endPacket();                     // finish packet and send it
  msgCount++;                           // increment message ID
}

void onReceive(int packetSize) {
  if (packetSize == 0) return;          // if there's no packet, return

  // read packet header bytes:
  String incoming = "";

  while (LoRa.available()) {
    incoming += (char)LoRa.read();
  }

  Serial.println("Message: " + incoming);
  Serial.println("RSSI: " + String(LoRa.packetRssi()));
  Serial.println("Snr: " + String(LoRa.packetSnr()));
  Serial.println();
}

未來的計劃

該項目的未來計劃包括：– 集成鋰聚合物電池充電模塊和升壓轉換器，使設備能夠依靠電池供電運行。– 與 ESP32 或類似產品集成，構建一個簡單的網關設備– CAN-BUS 控制器集成，允許在不同但靠近的位置添加多個傳感器到一個無線電模塊– IO 卡，具有電隔離輸入，以及作為繼電器輸出，用于遠程控制和監控應用。PCB 可以訂購，或很快從我在 PCBWay 的項目頁面下載（免費下載）設計文件……

?

?
