描述

不久前，我決定構建一個汽車/個人追蹤器。

這是我在這個方向上的第一個原型。

?

系統本身非常簡單。只是一個 Arduino Mega、一個 GPS、一個 GPRS Shield 和一個 SD 卡。這是可選的，但我包括在內，因?yàn)槲蚁朐?Facebook 上向我的朋友發起挑戰時，他們會調用系統并收到一條包含我的位置或我最后已知位置的短信。

?

系統一直在搜索實際位置。如果有人撥打 SIM 卡的號碼，系統將發送一條包含實際位置和谷歌地圖鏈接的短信。例如：

?

Hugo 位置現在是：緯度：54.315010，日志：10.130997。?http://maps.google.com/maps?q=54.315010,+10.130997

?

如果 GPS 未接收到任何位置，系統將發送最后已知的位置。例如：

?

我似乎找不到雨果。我最后一次見到他是在：緯度：54.315010，日志：10.130997。?http://maps.google.com/maps?q=54.315010,+10.130997

?

然后將日期、時間、位置和 SMS 狀態存儲在 SD 卡中。

?

組件

?

我用了：

?

1x Arduino MEGA

1x GPRS 屏蔽（也可以使用市場上提供的其他 GSM 屏蔽）?

1x GPS（我用的是 NEO 6，在 ebay 很受歡迎）

1x SD 卡護罩?

1x 9V 電池

1 個塑料盒

一些電線

?

所有物質必需品

?

連接組件

?

由于 Arduino Mega 使用不同的引出線，因此需要重新布線。

首先，為 Arduino Uno 設計的 SD Card Shield 將引腳 10 到 13 用于 SPI，因此為了使其在 Mega 上運行，需要將它們“傳遞”到 MEGA 上的 SPI 引腳。

Arduino UNO SPI 引腳 - Arduino MEGA SPI 引腳

MOSI - 11 至 51

味噌 - 12 至 50

SCK-13 至 52

不銹鋼 - 10 至 53

Arduino 超級 SPI

?

在 GPRS Shield 上，首先需要在 Shield 的 J7 跳線中將通信引腳設置為軟件串行。

設置 TX 和 RX 跳線?

?

然后使用一些電線將 GPRS 屏蔽中的引腳 7 和 8 連接到串行 1 端口（Arduino Mega 中的引腳 18 和 19）。

GPRS 連接在 Serial1

?

關于如何在GPRS Shield 中連接SIM 卡的更多詳細信息，請參閱我?在Hackster 中的另一個項目?。

?

GPS 連接到 Arduino Mega 中的串行 2 端口（引腳 16 和 17）。

GPS 連接到 Serial2

?

GPS 所需的電源也從 SD 卡的 5V 引腳和 GND 引腳中取出。

?

9V 電池可以連接到 Vin 引腳或電源插頭。

?

?

?

?

1 / 3 ?所有組裝

?

準備合箱實地測試。

箱內

?

代碼

?

我在這里留下一些關于代碼的快速注釋。

?

我將這個庫用于 GPRS Shield。

為了使用 Arduino Mega，有必要做一些改變：

?

1) 打開 GSM.h 并注釋掉適當?shù)男?，如下面?Arduino Mega：

//#定義UNO

#define 巨型

?

2) 在 HWSerial.h 中取消注釋 Mega 定義行，例如 Arduino Mega：

#define 巨型

?

對于 GPS，我正在使用這個庫。

?

它自己運行的程序非常簡單。在所有啟動例程（GPRS、GPS 和 SD 卡初始化）之后，GPS 將嘗試確定可用的衛星數量和有效的 GPS 坐標點。?

如果在此期間撥打電話，電話將自動拒絕，不會發生任何事情。

當 GPS 具有有效位置并且檢測到超過 3 顆衛星時（我假設 GPS 接收良好的位置），如果撥打電話，系統將向呼叫號碼發送一條短信，其中包含我的位置。所有這些數據都將存儲在 SD 卡中。

如果 GPS 少于 3 顆衛星，則無法檢索到有效位置，因此如果撥打電話，電話號碼將收到一條包含我最后已知位置的短信。同樣，所有數據都存儲在 SD 卡中。?

?

優點和缺點

?

由于這是一個原型，所以有很多東西不能正常工作。但目標始終是改進。

首先電池只能持續一個小時！我沒有在軟件中實施任何節能機制。因此，對于未來的改進，“睡眠模式”是必須的。

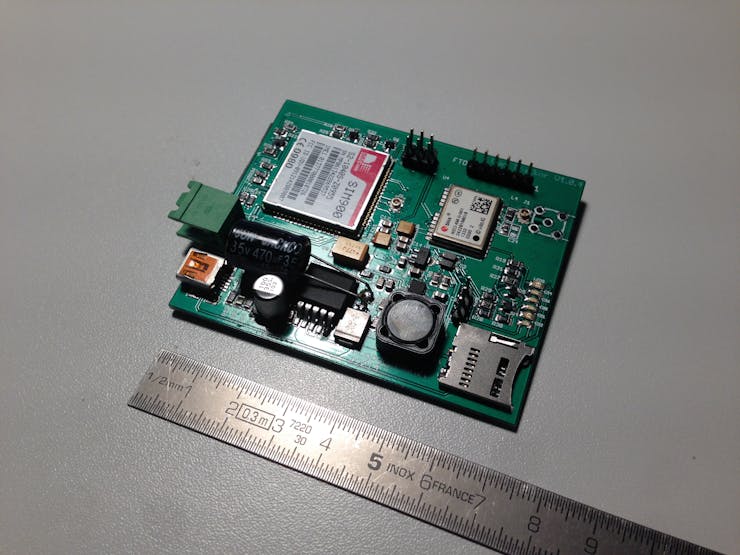

尺寸也經過審查，我設計了一個全新的電路板。第一眼是這樣的：

追蹤我V2.0

?

如果您發現任何錯誤或有任何建議/改進或問題，請寫信給我。

謝謝閱讀。

雨果·戈麥斯
