描述

如何在遠程屏幕上顯示圖片？該項目結合了兩種設備并依賴于開源工具。

• 帶有電子墨水顯示器的遠程設備連接到支持 IoT 的板以接收和顯示圖片。
• 運行 MQTT 代理以發送圖片的控制設備。

與之前的遠程電子紙消息面板項目相比，遠程電子紙圖片面板不依賴專有協議和基礎設施。

相反，它使用輕量級 MQTT 協議，代理可以托管在任何本地 PC 甚至單板計算機 (SBC) 中。MQTT 依賴于 TCP/IP 堆棧。圖像在 PC 上準備和格式化，以最大限度地減少遠程設備上的處理。

Pervasive Displays 提供范圍廣泛的電子紙屏幕，從 1.54" 到 12.2"，有黑白或黑白紅版本，以及通用驅動板Pervasive Displays Extension Kit Gen 3 。

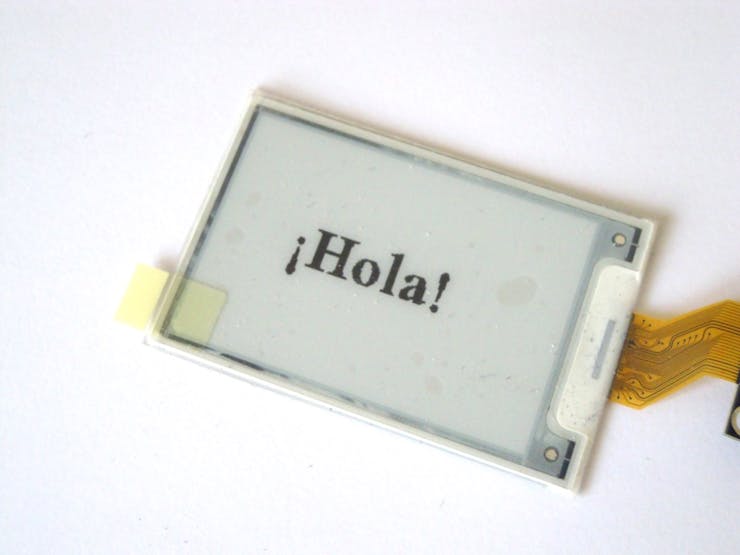

電子紙屏幕就像一張紙：它們只在打印文本或圖像時需要電源。一旦文本或圖像被打印出來，屏幕就不再需要電源。它們甚至可以分離：文字或圖像保持不變！更詳細的介紹解釋了電子紙的工作原理。

除了低功耗和持久顯示外，電子紙屏幕即使在陽光直射下也能提供高可讀性，在該項目中使用的 2.71" 面板上分辨率高達 130 dpi、117 dpi。

Espressif 憑借經濟實惠且功能強大的 ESP8266 和 ESP32 SoC 徹底改變了物聯網。

遠程設備

遠程設備由 ESP32-DevKitC 或 ESP32-Pico 開發板、Pervasive Displays Extension Kit Gen 3開發板和Pervasive Displays 電子墨水顯示器組成。

ESP32 Pico 開發板

?

硬件

對于硬件部分，進行如下操作：

• 將屏幕扁平電纜連接到 Pervasive Displays Extension Kit Gen 3 板上的 24 路連接器。
• 將跳線設置到Pervasive Displays Extension Kit Gen 3 板上≤4.37"的位置。
• 將 Pervasive Displays Extension Kit Gen 3 板的信號 1 到 10 連接到帶有 ESP32 板的試驗板，如下所示。我建議使用提供的電纜或具有標準電子顏色的 10 路扁平電纜。

電子紙屏幕需要一個存儲在 SRAM 中的外部幀緩沖器。因此，屏幕的大小受到 ESP32 板上可用 SRAM 的限制，總共 520 kB 中大約有 128 kB。這里的項目使用了一塊2.71"的單色屏。

?

軟件

該應用程序依賴于兩個主要庫：

• Nick O'Leary出色的PubSubClient 庫提供了 MQTT 客戶端的所有功能。的

緩沖區大小默認為 256 字節，因此需要通過setBufferSize()調整以處理標題和圖像。這里，對于使用的 2.71" 面板，它被設置為 6 kB。

// MQTT
myMQTT.setBufferSize(6144);
myMQTT.setServer(myBrokerIP, 1883);
myMQTT.setCallback(callbackMQTT);

• PDLS_EXT3_Basic或PDLS_EXT3_Basic_Fast庫管理電子紙屏幕。

#include "PDLS_EXT3_Basic_Fast.h"
Screen_EPD_EXT3_Fast myScreen(eScreen_EPD_EXT3_271_Fast, boardESP32DevKitC);

所有憑據都存儲在單獨的頭文件中。

const char* mySSID = "";
const char* myPassword = "";
const char* myBrokerIP = "

主要設備

主設備可以是任何 PC 或單板計算機 (SBC)。它托管圖像轉換器和 MQTT 代理。兩者都通過終端在命令行模式下使用。

轉換圖片

圖像原生格式未針對 IoT 進行優化。典型的 264x176 BMP 圖像重量為 136 kB。由于電子紙屏幕是單色的，因此圖像將被轉換為便攜式位圖 ( PBM)格式。

轉換后圖像的標題以P4作為幻數和屏幕尺寸為特征，此處為 176 水平像素 x 264 垂直像素。

P4
176 264

為此，該項目使用了GraphicsMagick，這是一種命令行實用程序，幾乎可以將任何格式轉換為可移植位圖。PBM 格式的轉換后的 264x176 圖像重量小于 6 kB。

MQTT 經紀人

該項目使用Mosquitto作為 MQTT 代理。它帶有有用的實用程序來發布和訂閱主題。

Mosquitto 的最新版本需要特定的配置以允許外部和匿名連接。只需編輯文件/etc/mosquitto/mosquitto.conf并添加以下三行。

listener 1883
protocol mqtt
allow_anonymous true

運行項目

將圖片發送到遠程電子紙顯示器有兩個步驟。

初始圖像

?

轉換圖片

首先，gm使用以下選項將圖片轉換為可移植位圖格式；

$
gm convert IMAGE1.BMP -resize 264x176 -rotate 90 PBM:IMAGE1.PBM

• -調整大小確保正確的尺寸，
• -旋轉確保正確的方向，
• PBM：設置格式。

發送圖片

然后，mosquitto_pub使用以下選項發送圖像：

$
mosquitto_pub -h 127.0.0.1 -t image/show -f IMAGE1.PBM

• -h 127.0.0.1定義代理的 IP 地址，對于本地主機可以省略，
• -t image/show設置主題，
• -f IMAGE1.PBM發送可移植位圖圖像文件。

最后，ESP32 接收并顯示圖像。

顯示的圖像

?

其他選項

image/clear主題清屏

走得更遠

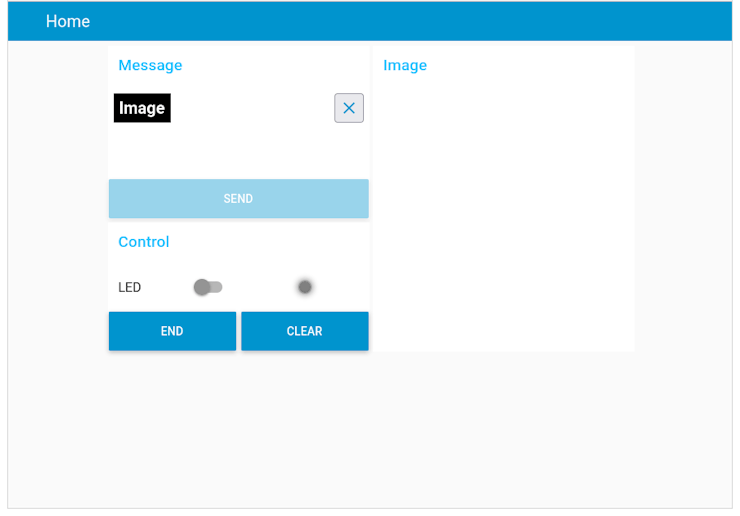

為了獲得更清晰的界面，Node-RED提供了一個很好的儀表板來封裝命令行過程。圖像按鈕打開一個對話框以選擇圖像。然后啟用“發送”按鈕并通過 MQTT 發送圖像。

?

?

?

?

1 / 3

?

Pervasive Displays 提供從 1.54" 到 12.2" 的各種屏幕，包括單色和黑白紅。較大的屏幕可能需要外部存儲器，例如 Pervasive Displays e-Paper EPD 擴展套件第 3 代上的 SPI SRAM 或某些高級 ESP32 板上可用的 PSRAM。該項目尚未使用 black-white-red 選項進行測試。

MQTT 解決方案被廣泛使用并提供服務質量 (QoS) 等高級功能。

終極演示

?

WiFi 收音機非常耗電，抹殺了電子紙屏幕的低功耗能力。因此，更換為藍牙或低于 1 GHz 之類的無線電將能夠使用標準電池實現長達一年的自治，盡管使用不同的協議（如 MQTT-SN）。
