汽車用6V - 6A降壓轉換器。直流-直流降壓轉換器

產品說明

DCP0606Y 是一款高效率的單片同步降壓開關穩壓器，設計用于提供高達 6 A 的連續電流。該芯片的工作電壓范圍為 2.9 V 至 6 V。
DCP0606Y 具有低阻抗的集成式 N 通道 MOSFET 和二極管仿真工作模式，可在整個負載范圍內實現最佳效率。
內置的0.6 V參考電壓允許在溫度變化下以±1.5%的精度調節輸出電壓。開關頻率可在1.8 MHz到4 MHz之間進行外部調整。
軟啟動的持續時間可以通過外部電容進行調整，或者使用相同的SS/TRK引腳來實現輸出電壓的排序，同時RST/PGOOD引腳提供輸出電壓的實時信息。

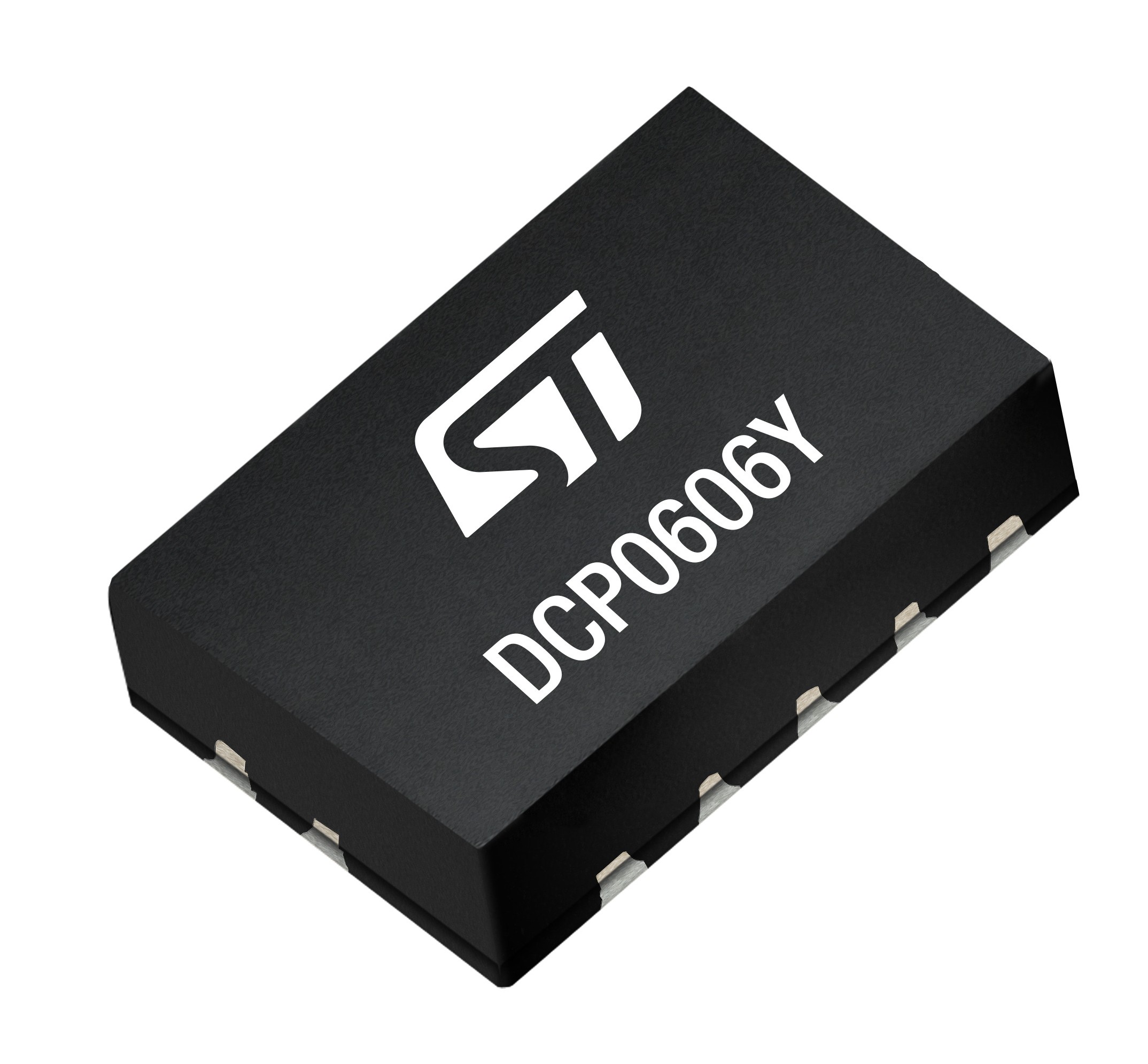

DCP0606Y 提供 QFN 2x3 mm 封裝，具有 11 個引腳并配備可潤濕側翼。

產品特色

? 符合AEC-Q100等級1資格
– 操作界面溫度范圍：-40 °C 至 +150 °C
? 專為3.3 V和5 V電源軌設計
? 6A連續輸出電流
– 6 典型效率 = 93% @ 開關頻率 (fsw) = 2.25 MHz，輸入電壓 (Vin) = 5 V，輸出電壓 (Vout) = 3.3 V
? 集成了11 mΩ的MOSFET以實現高效率
? 可調節輸出電壓至低至0.6 V
? 1.5%輸出電壓精確度
? 可根據需求提供固定輸出電壓選項
? 可選擇的切換頻率范圍從 1.8 到 4 MHz，并具備抖動功能
? 脈沖跳過模式以優化輕載效率
? OV / OC / OT 自動恢復保護
? 電源良好輸出
? 輸出電壓追蹤
? 外部同步配合可編程相位偏移
? 封裝：QFN 2x3 mm WF

產品優勢

? 高效率

? 小包裝

推薦應用

? 高電流低電壓后端調節
? 車聯網、抬頭顯示器（HUD）、信息娛樂系統、多媒體以及攝像頭數字核心電源供應
? ADAS 電源供應
