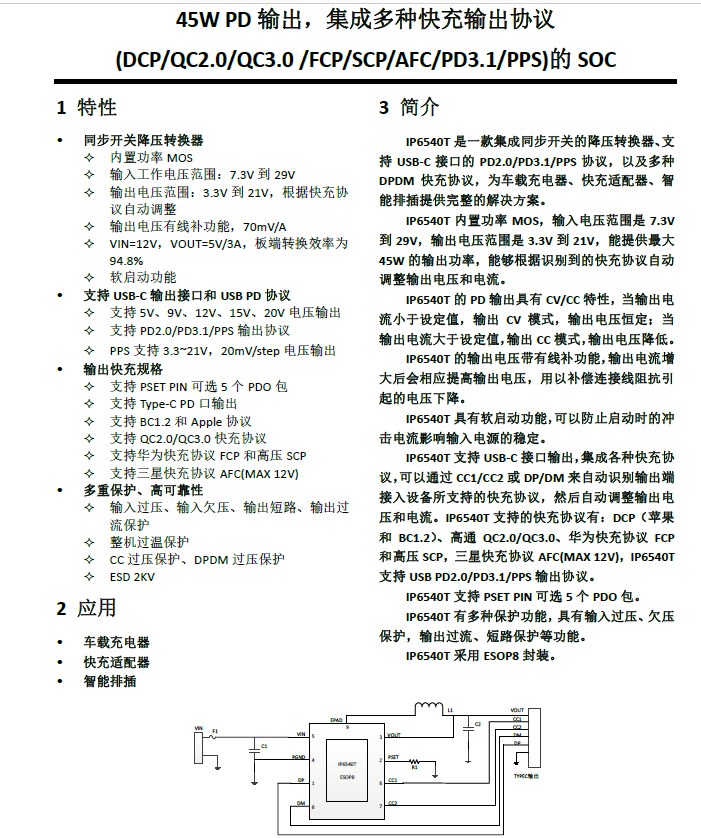

(DCP/QC2.0/QC3.0 /FCP/SCP/AFC/PD3.1/PPS)的SOC

1. 簡介

IP6540T 是一款集成同步開關的降壓轉換器、支持 USB-C 接口的 PD2.0/PD3.1/PPS 協議，以及多種DPDM 快充協議，為車載充電器、快充適配器、智能排插提供完整的解決方案。

IP6540T 內置功率 MOS，輸入電壓范圍是 7.3V到29V，輸出電壓范圍是3.3V 到21V，能提供最大45W 的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流。

IP6540T 的PD 輸出具有CV/CC 特性，當輸出電流小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC 模式，輸出電壓降低。

IP6540T 的輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降。

IP6540T 具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。

IP6540T 支持USB-C 接口輸出，集成各種快充協議，可以通過CC1/CC2 或DP/DM 來自動識別輸出端接入設備所支持的快充協議，然后自動調整輸出電壓和電流。IP6540T 支持的快充協議有：DCP（蘋果和 BC1.2）、高通 QC2.0/QC3.0、華為快充協議 FCP和高壓SCP，三星快充協議AFC(MAX 12V)，IP6540T支持USB PD2.0/PD3.1/PPS 輸出協議。IP6540T 支持PSET PIN 可選5 個PDO 包。IP6540T 有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、短路保護等功能。

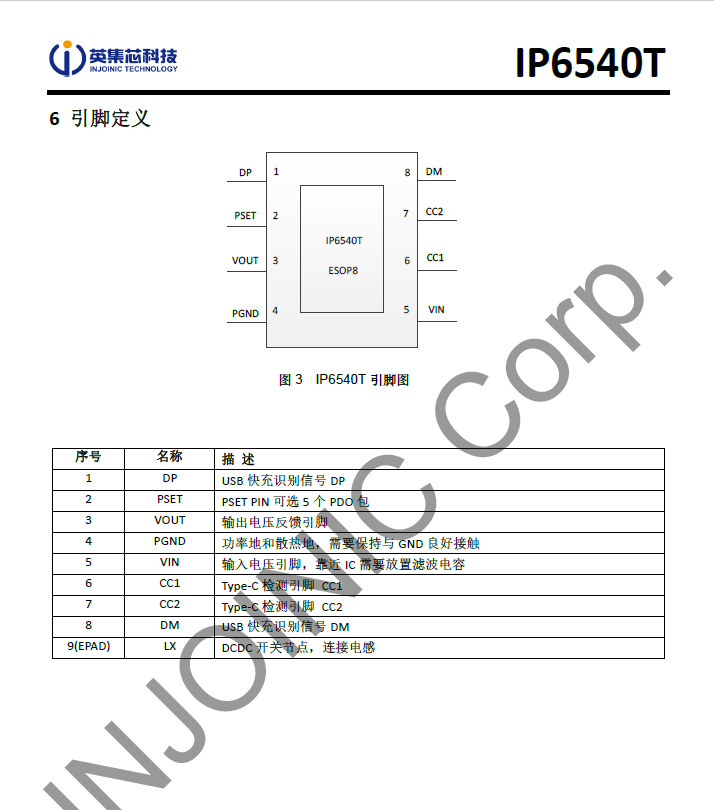

IP6540T 采用ESOP8 封裝。

特性

    同步開關降壓轉換器

    內置功率MOS

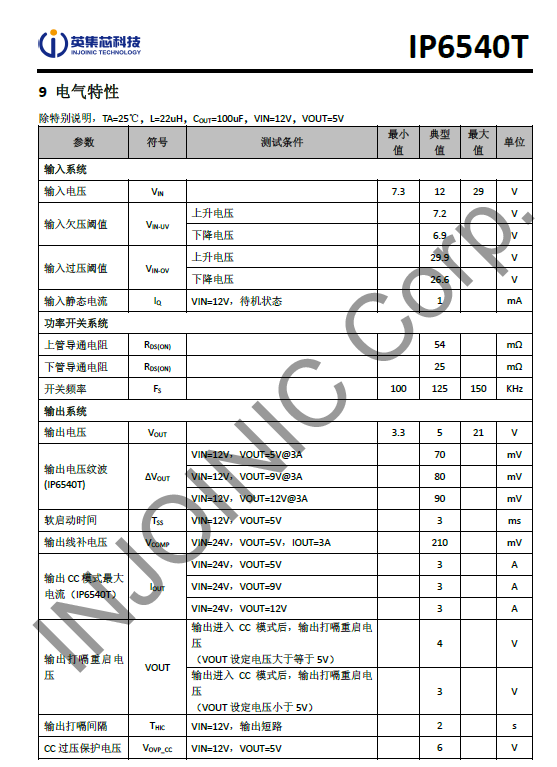

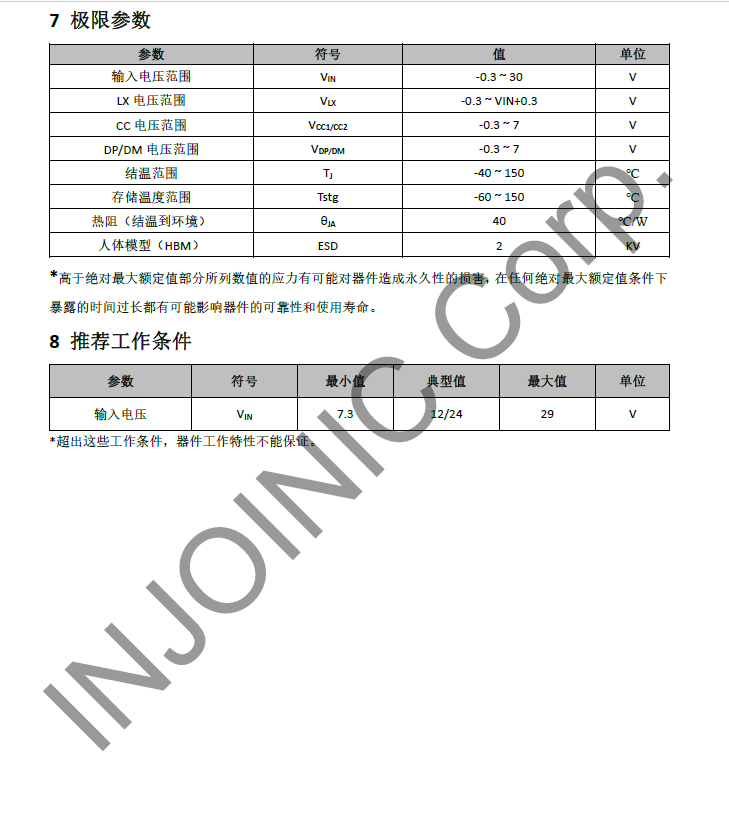

    輸入工作電壓范圍：7.3V 到29V

    輸出電壓范圍：3.3V 到21V，根據快充協議自動調整

    輸出電壓有線補功能，70mV/A

    VIN=12V，VOUT=5V/3A，板端轉換效率為94.8%

    軟啟動功能

    支持USB-C 輸出接口和USB PD 協議

    支持5V、9V、12V、15V、20V 電壓輸出

    支持PD2.0/PD3.1/PPS 輸出協議

    PPS 支持 3.3~21V，20mV/step 電壓輸出

    輸出快充規格

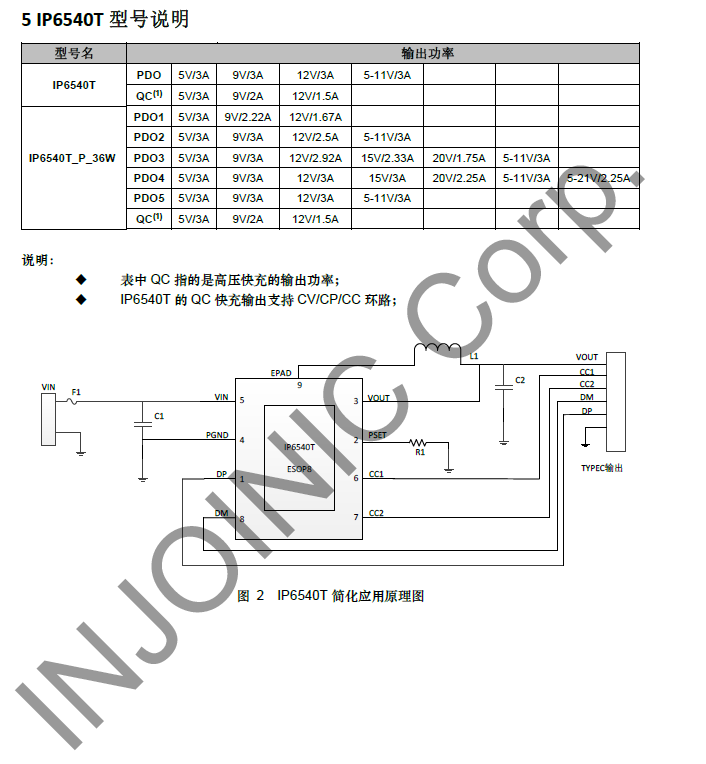

    支持PSET PIN 可選5 個PDO 包

    支持Type-C PD 口輸出

    支持BC1.2 和 Apple 協議

    支持QC2.0/QC3.0 快充協議

    支持華為快充協議FCP 和高壓SCP

    支持三星快充協議AFC(MAX 12V)

    多重保護、高可靠性

   輸入過壓、輸入欠壓、輸出短路、輸出過流保護

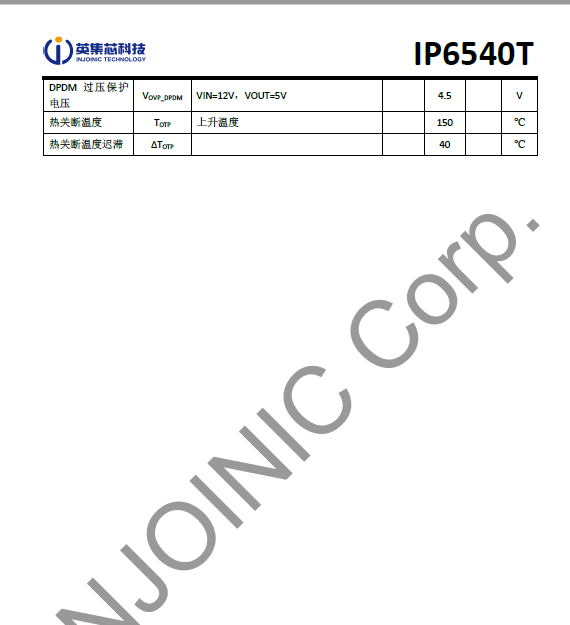

    整機過溫保護

    CC 過壓保護、DPDM 過壓保護

    ESD 2KV

2 應用

    車載充電器

    快充適配器

    智能排插
