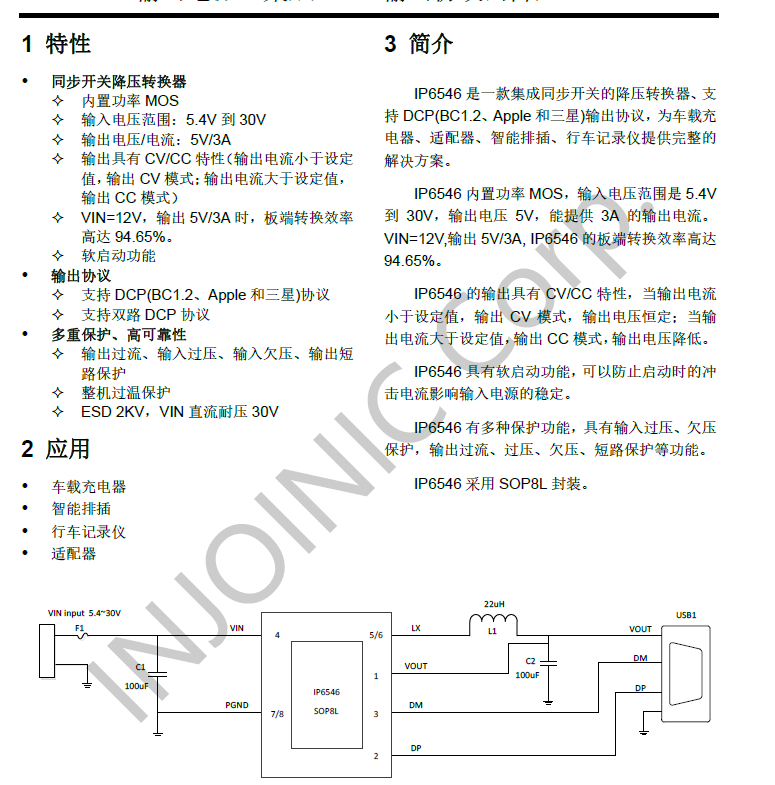

IP6546   3A 輸出電流，集成 DCP 輸出協議的降壓 DCDC

3 簡介

IP6546 是一款集成同步開關的降壓轉換器、支持 DCP(BC1.2、Apple 和三星)輸出協議，為車載充電器、適配器、智能排插、行車記錄儀提供完整的解決方案。

IP6546 內置功率MOS，輸入電壓范圍是 5.4V到 30V，輸出電壓 5V，能提供 3A 的輸出電流。 VIN=12V,輸出 5V/3A, IP6546 的板端轉換效率高達94.65%。

IP6546 的輸出具有 CV/CC 特性，當輸出電流小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出 CC 模式，輸出電壓降低。

IP6546 具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。

IP6546 有多種保護功能，具有輸入過壓、欠壓

保護，輸出過流、過壓、欠壓、短路保護等功能。

特性

   同步開關降壓轉換器

   內置功率MOS

   輸入電壓范圍：5.4V 到30V

   輸出電壓/電流：5V/3A

   輸出具有CV/CC 特性（輸出電流小于設定值，輸出CV 模式；輸出電流大于設定值，輸出CC 模式）

   VIN=12V，輸出5V/3A 時，板端轉換效率高達94.65%。

   軟啟動功能

   輸出協議

   支持DCP(BC1.2、Apple 和三星)協議

   支持雙路DCP 協議

  多重保護、高可靠性

   輸出過流、輸入過壓、輸入欠壓、輸出短路保護

   整機過溫保護

   ESD 2KV，VIN 直流耐壓30V

3應用

   車載充電器

   智能排插

   行車記錄儀

   適配器
