IP3112 超低功耗、帶雙路過流保護功能的單節鋰電池保護芯片

簡介

IP3112 提供一種用于單節鋰離子/聚合物可充電電池的初級保護的解決方案。IP3112 集成了聚合物可充電電池安全運行所需的所有檢測、保護和控制功能，正常工作僅需要 1.5uA 左右的工作電流。保護功能包括放電過流、充電過流、過充、過放電池的檢測和保護。工作在-40℃～+85℃的溫度范圍內。

特性

   電壓監測：

   過充電保護電壓 VOV: 3.5V~4.6V，5mV 步進

過充電保護電壓 VOV 精度: ±15mV

   過充電解除電壓 VOVR: 3.1V~4.6V

過充電解除電壓 VOVR 精度: ±50mV

   過放電保護電壓 VUV: 2.2V~3.2V，10mV 步進

過放電保護電壓 VUV 精度: ±50mV

   過放電解除電壓 VUVR: 2.2V~3.6V

過放電解除電壓 VUVR 精度: ±75mV

   電流監測 VM(用 MOS 管導通電阻)：

  放電過流保護電壓 VDOC: 10mV~250mV，5mV 步進 放電過流保護電壓 VDOC 精度: ±10mV

   放電短路保護電壓 VSC: 20mV~500mV，20mV 步進 放電短路保護電壓 VSC 精度: ±60mV

充電過流保護電壓 VCOC: -300mV~-10mV，10mV 步進 充電過流保護電壓 VCOC 精度: ±15mV

放電 LPS 過電流保護電壓:VLPS: 10mV~70mV,

步長 5mV，精度±5mV

   內置各種檢測延時：

  過充電檢測延時 tOV:256mS ~ 2S

  過放電檢測延時 tUV:32mS ~ 256mS

  放電過流檢測延時 tDOC: 8mS ~ 4S

  放電短路檢測延時 tSC: 280uS

  充電過流檢測延時 tCOC: 8mS ~ 64mS

  放電 LPS 過電流保護延時 tLPS: 32mS~256mS

 1.5μA 工作電流@25°C

  休眠模式可選，休眠模式下 100nA 休眠電流

  適配器鎖定功能

   耗盡電池 0V 禁止充電

   工作溫度：-40°C～85°C

   VM 電流采樣

  LPS 放電過流保護

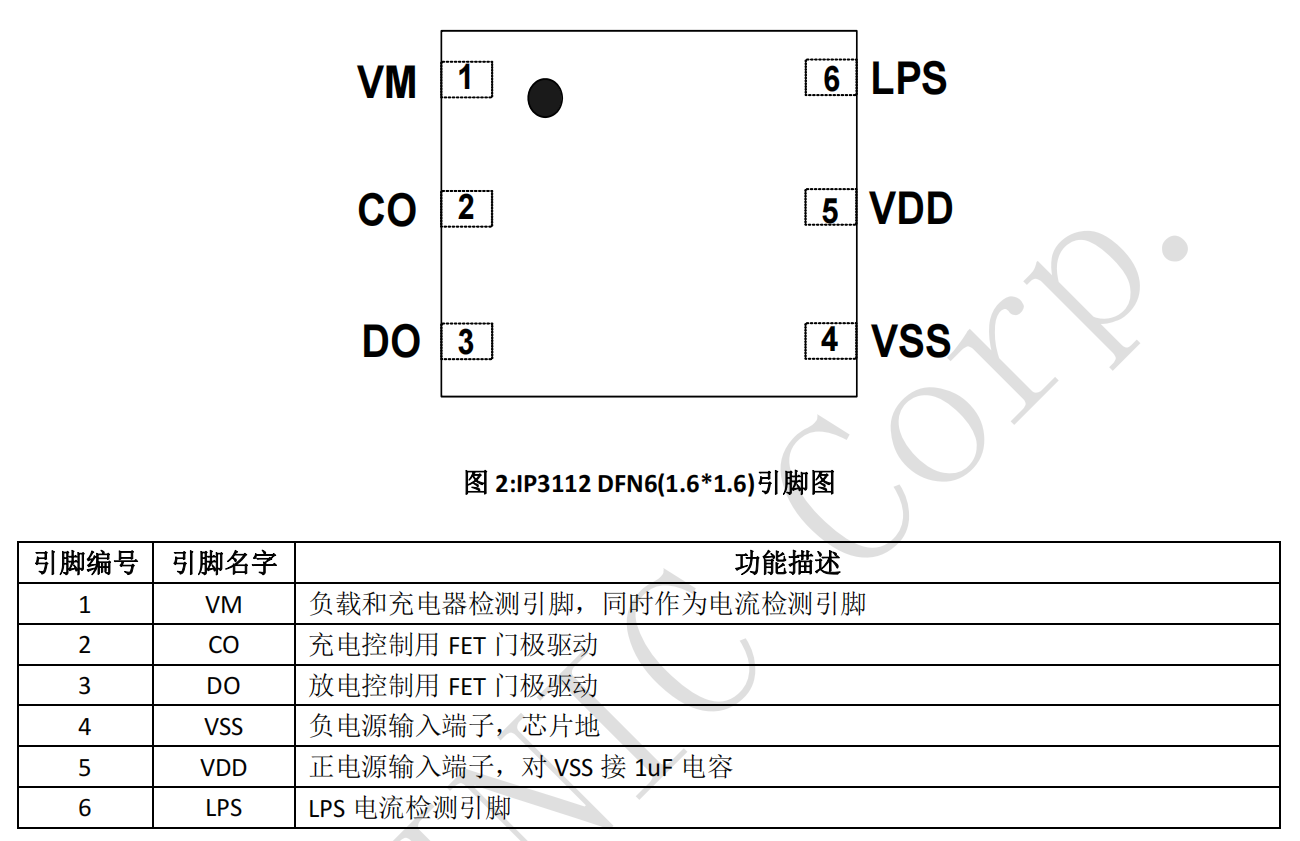

   封裝：DFN6(1.6*1.6)

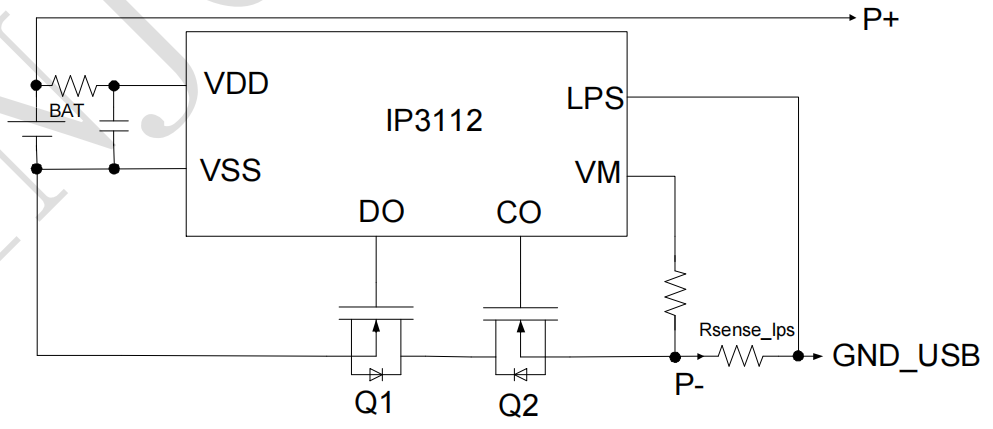

應用

單節鋰離子/鋰離子聚合物可充電電池
