IP3221 2 節鋰離子/聚合物電池保護器

簡介

IP3221 是一款低功耗電池組保護器，用于 2 節串聯鋰離子/聚合物可充電電池的初級保護的解決方案。該產品集成了聚合物可充電電池安全運行所需的一整套的電壓、電流的所有檢測和保護。保護閾值和延時均為出廠編程設定，有多種配置可供選用。

特性

各節電池的高精度電壓保護：

   過充電保護電壓 n (n = 1,2)：3.5V ~ 4.6V (step: 10mV) 精度±25mV

   過充電解除電壓 n (n = 1,2)：3.3V ~ 4.6V (step: 50mV) 精度±50mV

   過放電保護電壓 n (n = 1,2)：2.0V ~ 3.2V (step: 50mV) 精度±30mV

   過放電解除電壓 n (n = 1,2)：2.0V ~ 3.4V (step: 100mV) 精度±100Mv

放電過電流保護功能

放電過電流保護電壓：0.05V ~ 0.30V (step: 10mV) 精度±10mV

負載短路保護功能

負載短路保護電壓：0.5V 和 1V 可選精度±200mV

充電過電流保護功能

充電過電流保護電壓：-0.3V ~ -0.12V (step: 20mV) 精度±20mV

各種保護延時

   過充電保護延時：1s

   過放電保護延時/放電過流保護延時：128ms/8ms 和1s/1s 可選

   充電過流保護延時：8ms

   放電短路保護延時：250μs

   獨立充電（CHG）和放電（DSG）FET 驅動器

  高耐壓：絕對最大額定值 26V

   寬工作電壓范圍：3.3V ~ 12V

   超低靜態電流（具有休眠功能的型號）：

正常模式：5μA（典型值） 休眠模式：0.1μA

  負載檢測和適配器檢測功能

   過充電適配器鎖定功能可選

   過放電休眠功能可選

   耗盡電池 0V 充電允許

   寬工作溫度范圍：?40°C ~ +85°C

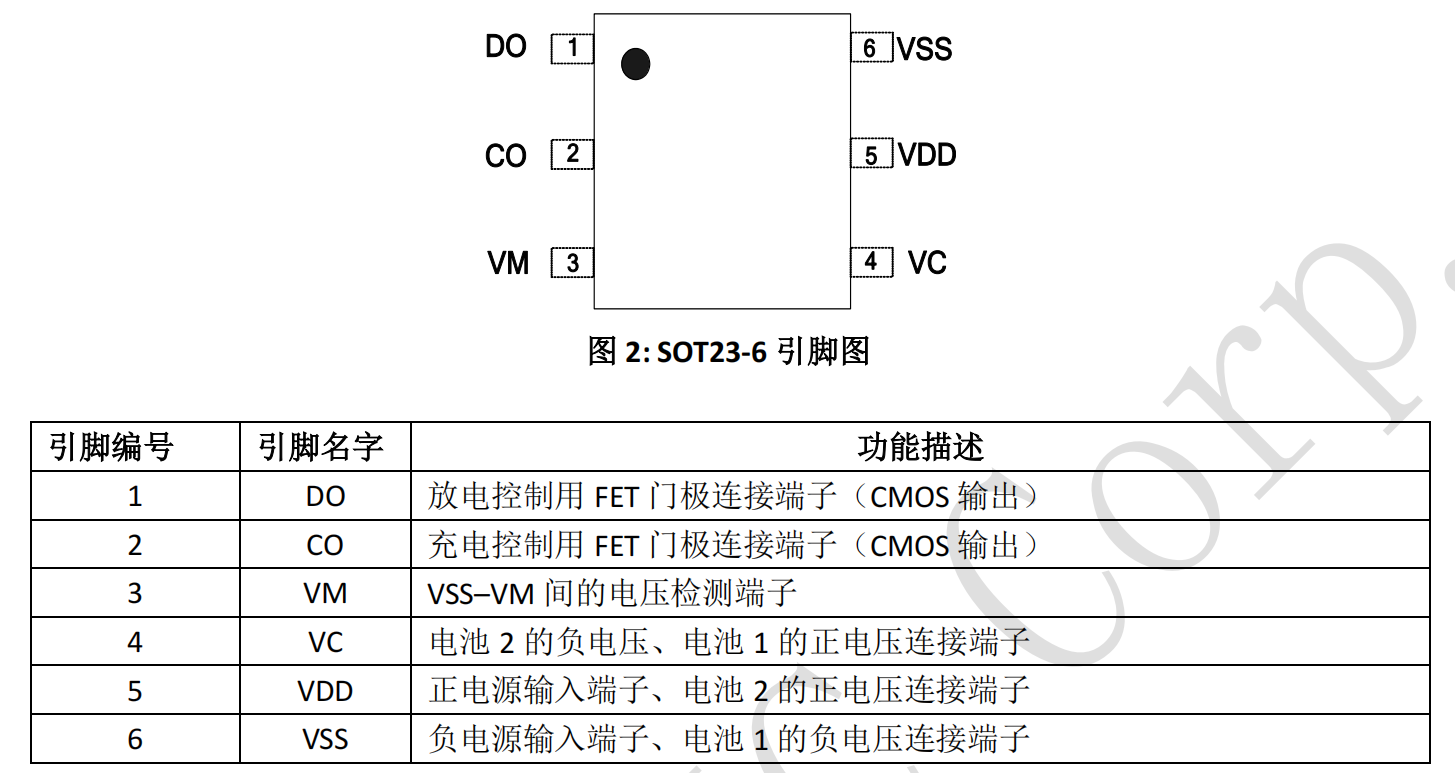

   封裝：SOT23-6

應用

  鋰離子可充電電池組

  鋰聚合物可充電電池組

  電動工具，電動機器人，吸塵器，電動自行車等
