IP5569 支持 3 路 Type-C、PD3.0 等快充協議，自喚醒 15W無線充 TX 等功能的移動電源 SOC

簡介

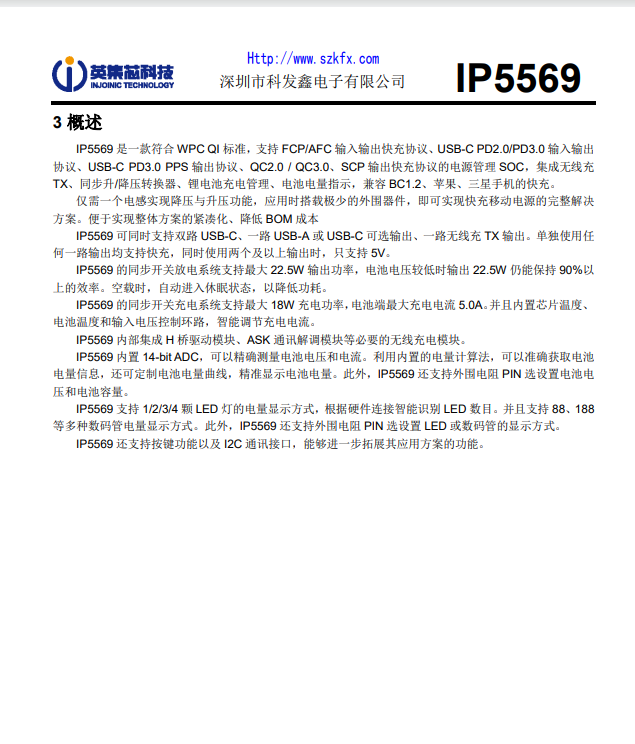

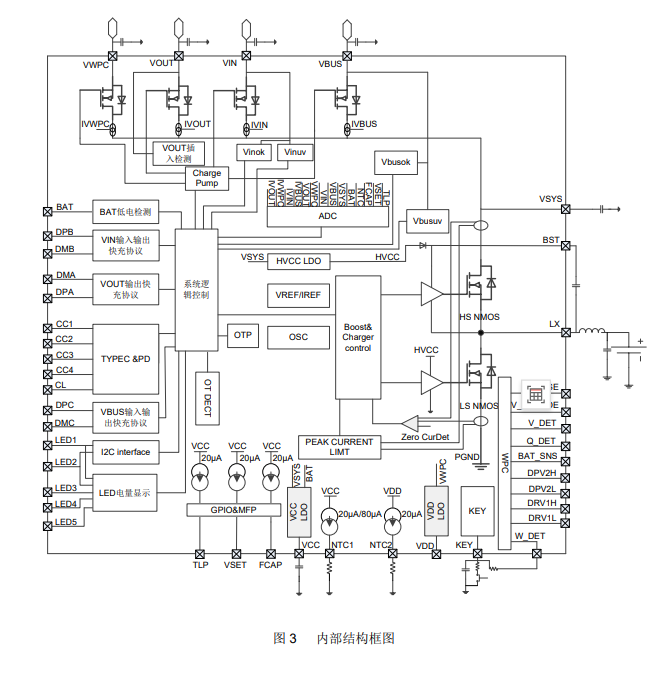

IP5569 是一款符合 WPC QI 標準，支持 FCP/AFC 輸入輸出快充協議、USB-C PD2.0/PD3.0 輸入輸出協議、USB-C PD3.0 PPS 輸出協議、QC2.0 / QC3.0、SCP 輸出快充協議的電源管理 SOC，集成無線充TX、同步升/降壓轉換器、鋰電池充電管理、電池電量指示，兼容 BC1.2、蘋果、三星手機的快充。

僅需一個電感實現降壓與升壓功能，應用時搭載極少的外圍器件，即可實現快充移動電源的完整解決方案。便于實現整體方案的緊湊化、降低 BOM 成本

IP5569 可同時支持雙路 USB-C、一路 USB-A 或 USB-C 可選輸出、一路無線充 TX 輸出。單獨使用任何一路輸出均支持快充，同時使用兩個及以上輸出時，只支持 5V。

IP5569 的同步開關放電系統支持最大 22.5W 輸出功率，電池電壓較低時輸出 22.5W 仍能保持 90%以上的效率?？蛰d時，自動進入休眠狀態，以降低功耗。

IP5569 的同步開關充電系統支持最大 18W 充電功率，電池端最大充電電流 5.0A。并且內置芯片溫度、電池溫度和輸入電壓控制環路，智能調節充電電流。

IP5569 內部集成 H 橋驅動模塊、ASK 通訊解調模塊等必要的無線充電模塊。

IP5569 內置 14-bit ADC，可以精確測量電池電壓和電流。利用內置的電量計算法，可以準確獲取電池電量信息，還可定制電池電量曲線，精準顯示電池電量。此外，IP5569 還支持外圍電阻 PIN 選設置電池電壓和電池容量。

IP5569 支持 1/2/3/4 顆 LED 燈的電量顯示方式，根據硬件連接智能識別 LED 數目。并且支持 88、188等多種數碼管電量顯示方式。此外，IP5569 還支持外圍電阻 PIN 選設置 LED 或數碼管的顯示方式。IP5569 還支持按鍵功能以及 I2C 通訊接口，能夠進一步拓展其應用方案的功能。

特性

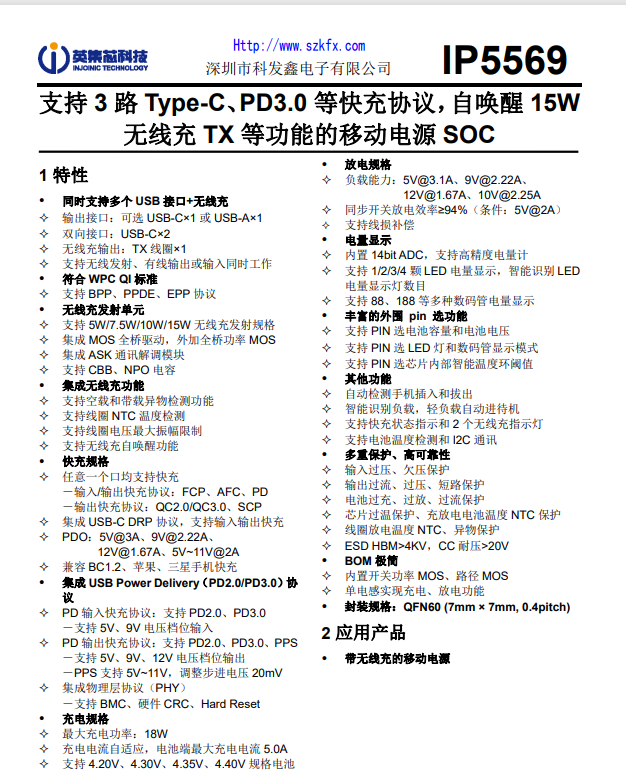

同時支持多個 USB 接口+無線充

   輸出接口：可選 USB-C×1 或 USB-A×1

   雙向接口：USB-C×2

   無線充輸出：TX 線圈×1

   支持無線發射、有線輸出或輸入同時工作

符合 WPC QI 標準

   支持 5W/7.5W/10W/15W 無線充發射規格

   集成 MOS 全橋驅動，外加全橋功率 MOS

   集成 ASK 通訊解調模塊

   支持 CBB、NPO 電容

集成無線充功能

   支持空載和帶載異物檢測功能

   支持線圈 NTC 溫度檢測

   支持線圈電壓最大振幅限制

   支持無線充自喚醒功能

快充規格

   任意一個口均支持快充

－    輸入/輸出快充協議：FCP、AFC、PD－輸出快充協議：QC2.0/QC3.0、SCP

   集成 USB-C DRP 協議，支持輸入輸出快充

   PDO：5V@3A、9V@2.22A、

集成 USB Power Delivery（PD2.0/PD3.0）協議

   PD 輸入快充協議：支持 PD2.0、PD3.0

－支持 5V、9V 電壓檔位輸入

   PD 輸出快充協議：支持 PD2.0、PD3.0、PPS－支持 5V、9V、12V 電壓檔位輸出

－PPS 支持 5V~11V，調整步進電壓 20mV

集成物理層協議（PHY）

－支持 BMC、硬件 CRC、Hard Reset充電規格

   最大充電功率：18W

   充電電流自適應，電池端最大充電電流 5.0A

   支持 4.20V、4.30V、4.35V、4.40V 規格電池

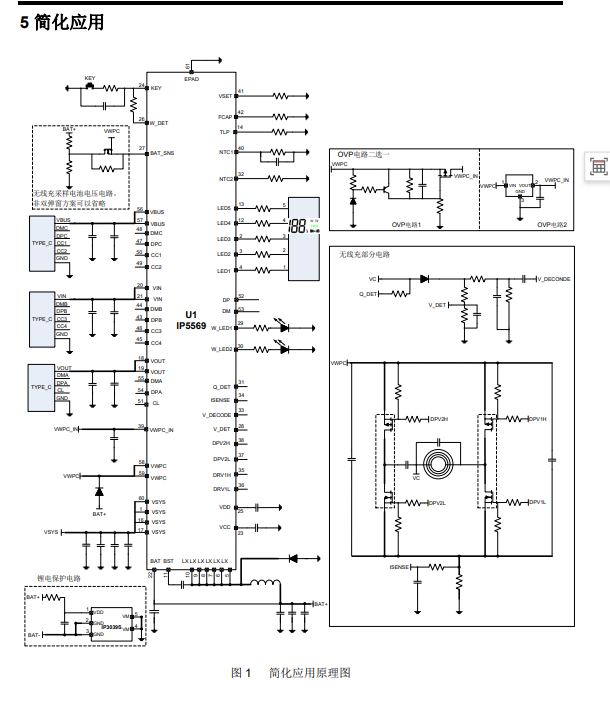

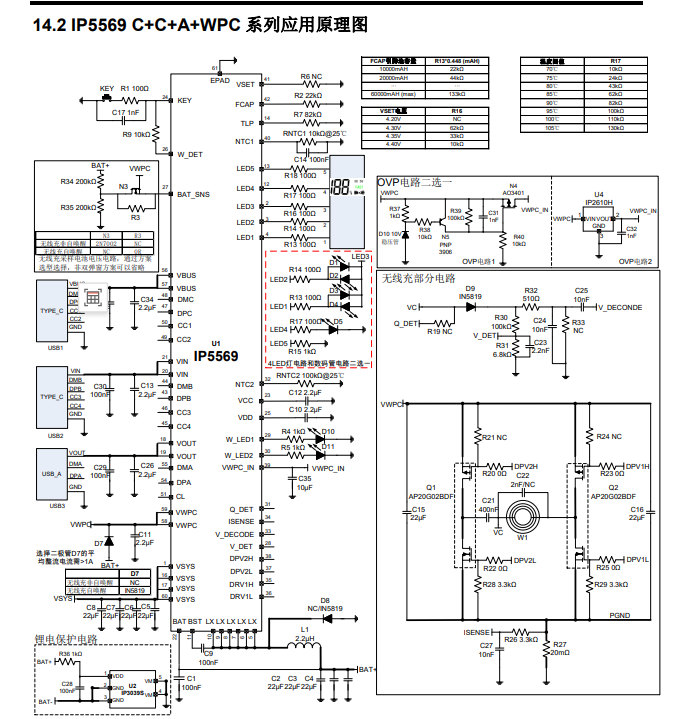

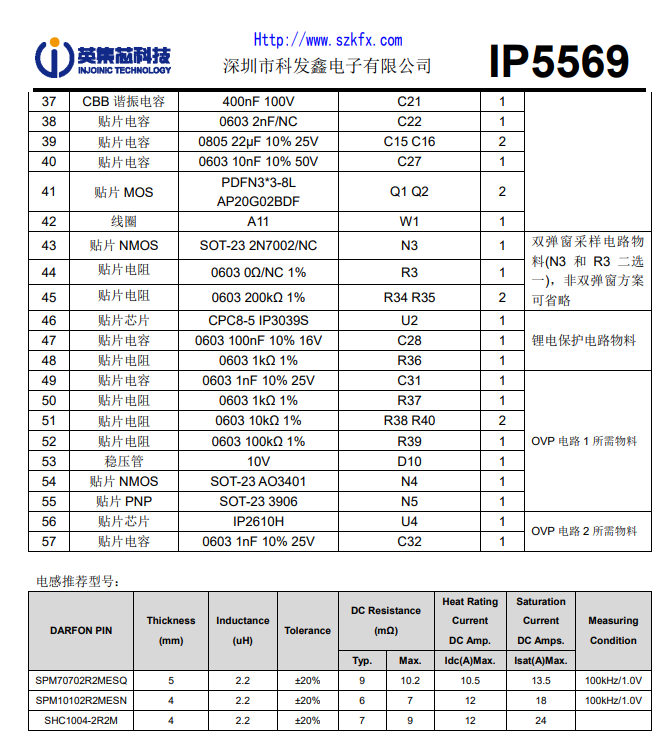

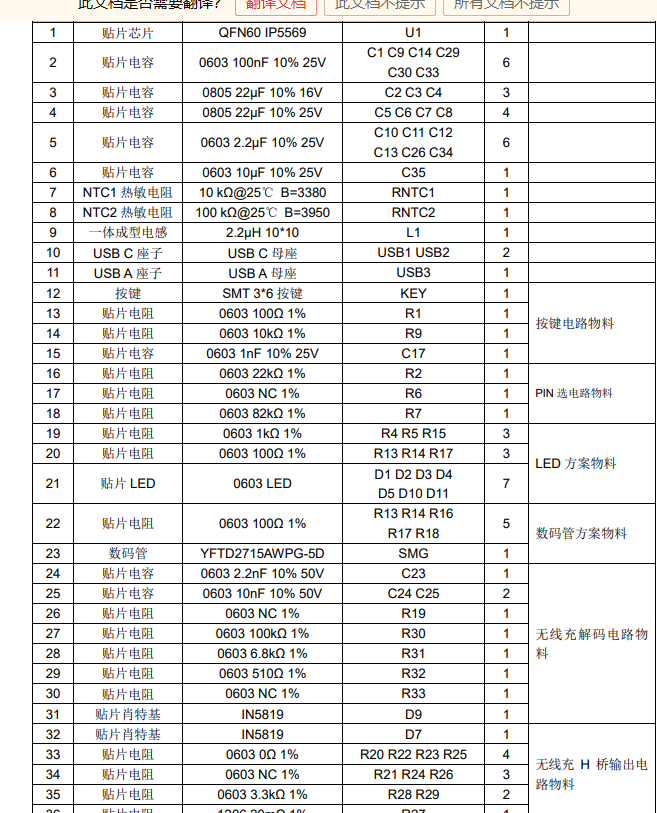

2 應用產品

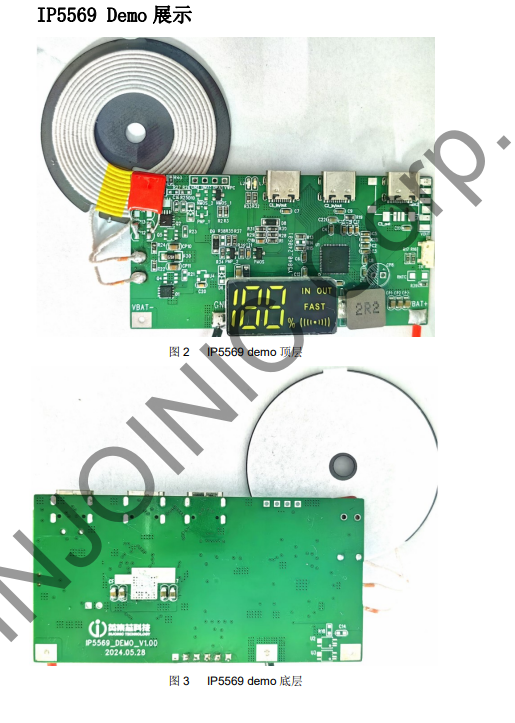

帶無線充的移動電源
