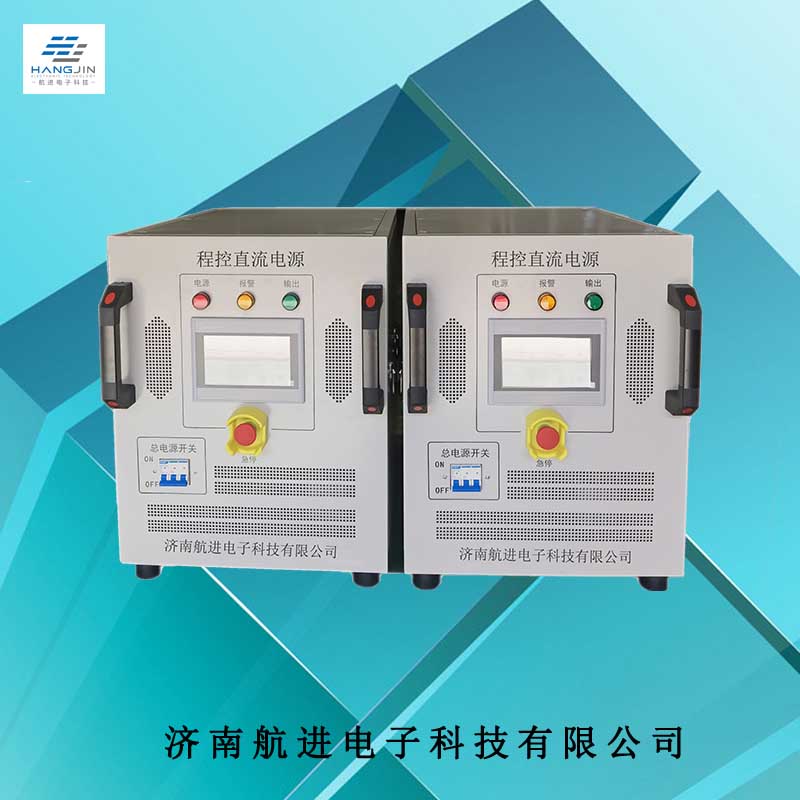

HJ71-140V136A 程控直流電源外觀圖示
HJ71-140V136A 程控直流電源技術參數：
型號 | HJ71-140V136A | |
容量 | 15KVA | |
輸 入 | 制式 | 三相三線+地線 |
電壓 | AC 380V±10% | |
頻率 | 50Hz±5Hz | |
輸 出 | 模式 | 恒壓、恒流輸出 |
額定電壓 | DC 24V/110V固定切換 | |
電壓范圍 | DC 0V～140V | |
額定電流 | 136.0A | |

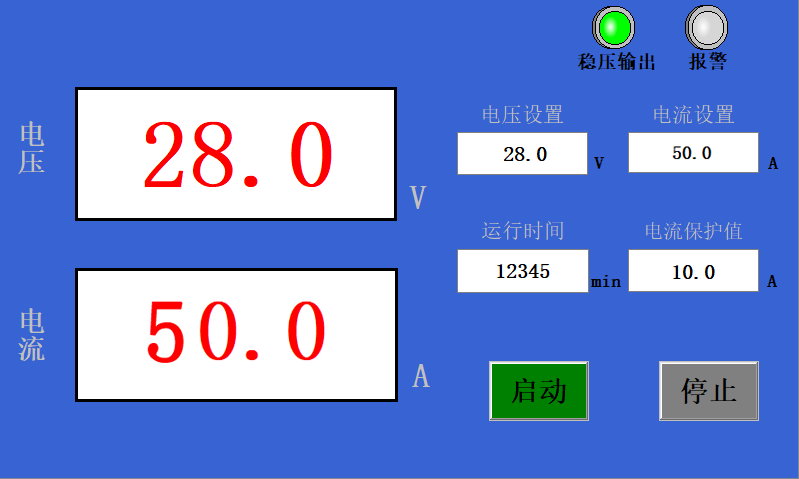

調節方式 | 7吋彩色LCD觸摸屏操作 | |
穩壓精度 | ≤±1%FS | |
電流精度 | ≤0.5%FS | |
負載效應 | ≤±0.3% （電源輸出電壓從零至額定值變化時引起的輸出電流變化率） | |
直流電壓紋波 | ≤0.3%（Vrms） | |
顯示裝置 | 7吋彩色液晶觸摸屏 | |
輸出電壓顯示 | 4位LCD，分辨力0.1V； 精度 ：±0.2%讀數±0.2%FS | |
輸出電流顯示 | 4位LCD，分辨力0.1A； 精度 ：±0.4%讀數±0.3%FS | |
絕緣電阻 | 輸入對外殼及輸出：≥20M（DC1O00V）； 輸出對外殼：≥20M（DC1000V） | |
抗電強度 | 輸入對外殼及輸出：AC1500V/min，漏電流＜20mA； 輸出對外殼：AC500V/min，漏電流＜20mA | |
通訊方式 | ||
整機效率 | ≥85% | |
自動保護功能 | 輸出過壓、過流、模塊過熱及短路的情況下，具有自動保護功能。 | |
環境溫度 | -10℃～40℃ | |
相對濕度 | 10%～95%（25℃非凝結狀態） | |
使用場合 | 使用場所無易燃易爆及侵蝕性介質，無強電磁干擾和異常 | |
外形（㎜） | 寬560*高800*深700 | |
重量（㎏） | 約135kg | |
