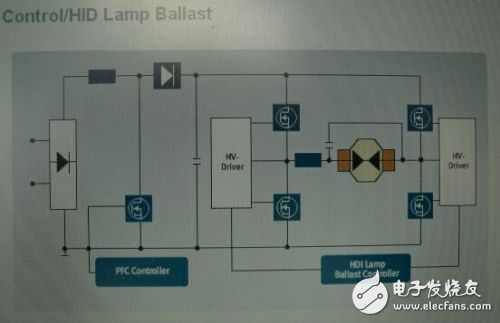

英飛凌汽車HID前燈鎮流器及PFC控制解決方案主要由5個MOSFET、2個高電壓驅動器、1個PFC控制器和1個HID燈鎮流器控制器構成，具體電路如下圖所示。
　　
　　英飛凌汽車HID前燈鎮流器及PFC控制方案電路示意圖。
　　MOSFET可選擇英飛凌的N溝道MOSFET（500V或600V的CoolMOS C3/CoolMOS CP），
　　PFC控制器可選擇英飛凌的DCM PFC-IC（TDA4863-2）或CCM PFC-IC（ICE1PCS01/02）。
　　有源功率因子控制器TDA4863-2是英飛凌針對開關電源（SMPS）最新推出的PFC-DCM（非連續傳導模式）控制IC，前兩代產品分別是TDA4862和TDA4863。它們主要優化用于為電子鎮流器和離線SMPS提供非常緊湊和高性價比的PFC解決方案，完全與世界標準相兼容。通過使用一個針對非連續工作模式的零電流檢測器，它們允許實現一個接近1的功率因子和杰出的THD。
　　TDA4862、TDA4863和TDA4863-2的主要特性包括：1）功率因子接近1；2）像有源諧波濾波器一樣控制升壓轉換器，以得到更低的THD；3）低電流啟動；4）針對非連續工作模式的零電流檢測器；5）輸出過壓保護；6）輸出欠壓鎖定；7）內部啟動定時器；8）帶主動關斷功能的圖騰極輸出；9）內部邊沿消隱LEB；10）正弦電流消耗。
　　與TD4862相比，TDA4863和TDA4863-2的改進為：1）非常低啟動電流；2）非常低比較器和乘法器失調；3）針對由MOSFET開關引起的低失真干擾的高復雜度放大器；4）更精確的過壓閾值；5）更高的柵極驅動能力（僅適用TD4863-2）。
　　有源功率因子控制器ICE1PCS01/02是英飛凌針對有源CCM（連續傳導模式）功率因子校正轉換器而推出的8腳控制IC，The unique average current control allows for low THD at all load ranges and excellent compensation of line voltage varations. The soft-start and the open-loop-protection provide high reliability and optimum operating conditions for SIC（silicon carbide） diodes. ICE2PCS01/02 are the 2nd generation of Continuous Conduction Mode （CCM） PFC controllers， which employ BiCMOS technology.
　　Compared to the first generation of ICE1PCS01/02， the new ICs have lower internal reference trimmed at 3V. They also have other advantages such as wider Vcc operating range， improved internal oscillator and additional direct bulk capacitor over-voltage protection.
　　Major Features include：
　　1. Ease of use with few external components
　　2. Average current control
　　3. External current and voltage loop compensation for greater user fexibility
　　4. Programmable switching （50-250kHz） for ICE1PCS01/ICE2PCS01
　　5. Trimmed internal fixed switching frequency for ICE1PCS02/ICE2PCS02（65kHz+5% at 25oC）
　　6. Direct sensing， input brown-out detection with hysteresis for ICE1PCS02/ICE2PCS02
　　7. Max. duty cycle of 95% （typ）
　　8. Trimmed internal reference voltage （5V+2%） for ICE1PCS01/02
　　9. Vcc under-voltage lock-out
　　10. Cycle by cycle peak current limit.
　　11. Output over-voltage protection
　　12. Open loop detection
　　13. Output under-voltage detection
　　14. Enhanced dynamic response
　　15. Soft overcurrent protection
　　16. Fulfills class D spec. of IEC1000-3-2
?
