紅外點滴模擬輸液制作
1 系統方案設計與論證
1.1 各模塊方案選擇和論證
1.1.1液體點滴速度及儲液瓶液面檢測

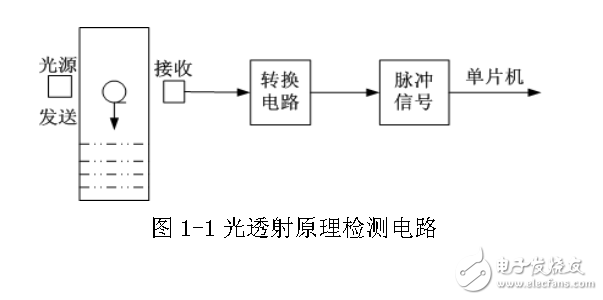

方案一：利用光透射原理。使用紅外對管實現液體點滴檢測。當沒有點滴下落的時候，檢測系統輸出一個比較低的電壓而當有點滴經過紅外檢測電路就會產生一個比較高的電壓。如此就可以產生脈沖信號。但檢測到的電壓變動比較小，所以必須加一個電壓放大電路。經過放大的信號在通過一個電壓比較器就可以得到單片機可以識別的脈沖信號，從而實現點滴滴數的計數。實現框圖如圖1-1。圖中的轉換電路由放大電路和比較電路兩部分組成。
