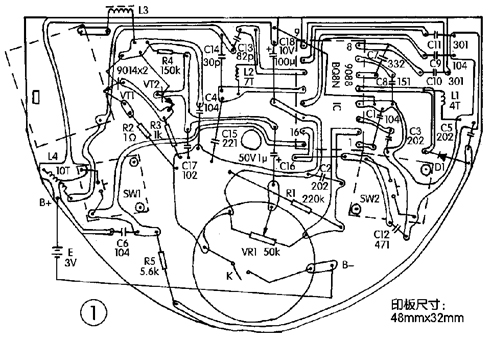

圖１為ＧＬ－８９１調頻收音機的印板與元件安裝位置圖，圖２是按其測繪出的電路原理圖，其上的元件標號均與實物相同。從圖２中可以看出，該調頻收音機是以一塊型號為９０８８ ＢＱ８Ｎ的集成電路為核心組成的，它是一塊具有電子調諧并自動鎖定頻率功能的調頻收音機專用芯片，其工作電壓為３Ｖ，封裝形式為塑封貼片式，其各引腳功能如下：{1}、{3}、{6}、{7}、{8}、{9}、{10}、{12}腳均為外接電容端；{4}、{14}腳分別為電源輸入端；{2}腳為音頻信號輸出端；{5}、{16}腳為調頻信號調整端；{11}腳為天線信號輸入端；{15}腳為復位端。該機的工作原理如下：合上開關Ｋ后，３Ｖ電源經Ｃ１８濾波后使供給整機的工作電壓比較穩定，此時無線電波經由耳機引線進入到由電容器Ｃ１３、Ｃ１４與電感Ｌ２共同組成的ＬＣ諧振電路送到集成電路的{11}腳，并經其內部的相關電路整形與放大，然后通過微動開關ＳＷ１進行電臺選擇。當電路捕捉到一個較強的電臺信號后馬上自動鎖定，并由其內部電路將其轉換為音頻信號，且通過{2}腳送到可調電位器ＶＲ１進行音量調節后，經電容Ｃ１６耦合到由三極管ＶＴ１、ＶＴ２及其外圍元件所組成的音頻放大電路中去進行放大后推動耳機工作。電容器Ｃ４、Ｃ１７用來濾除殘余的高頻信號，電感線圈Ｌ３、Ｌ４用來阻止高頻信號進入耳機中，以保證高質量的音質。當需要選臺時按動ＳＷ１后調頻信號將會從低到高進行選臺并自動地予以鎖定，按動ＳＷ２時電路將自動復位到頻率最低端。
    該調頻收音機在使用中容易發生的故障現象主要為耳機引線斷裂而出現無聲，電位器碳膜磨損引起調整音量時伴有雜音，一般只要對癥處理即可使其恢復正常，而集成電路的損壞率極低。
