功率合成器,就是采用多個高頻晶體管, 使它們產生的高頻功率在一個公共負載上相加。 圖3 -12是常用的一種功率合成器組成方框圖。

圖 3-12功率合成器組成

    功率合成電路的原理是 用N個相同的功率放大器，通過混合電路使其輸出功率在公共負載上疊加起來，即總輸出功率PL=NP1
大功率電子管:幾十千瓦---幾百千瓦
大功率晶體管:幾瓦—幾十瓦
由3dB耦合器原理可知, 當兩晶體管輸入電阻相等時,則兩管輸入電壓與耦合器輸入電壓相等

……………………………[3-15]

    晶體管的輸出端, 當兩管正常工作時, 兩管輸出相同的電壓, 但由于負載上的電流加倍, 故負載上得到的功率是兩管輸出功率之和,即

    對功率合成器的要求是
    1 如果每個放大器的輸出幅度相等,供給匹配負載的額定功率均為P1,那么,N個放大器在負載上的總功率應為NP1
    2 合成器的輸入端應彼此相互隔離,其中任何一個功率放大器損壞或出現故障時，對其它放大器的工作狀態不發生影響。
    3 當一個或數個放大器損壞時，要求負載上的功率下降盡可能的小。
    4滿足寬頻帶工作要求。在一定通帶范圍內，功率輸出要平穩，幅度及相位變化不能太大，同時保證阻抗匹配要求。

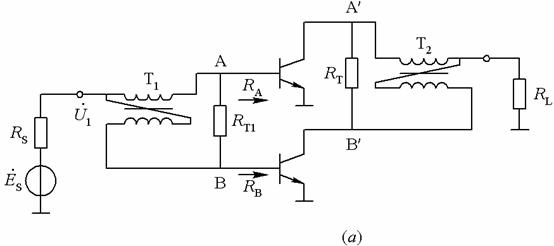

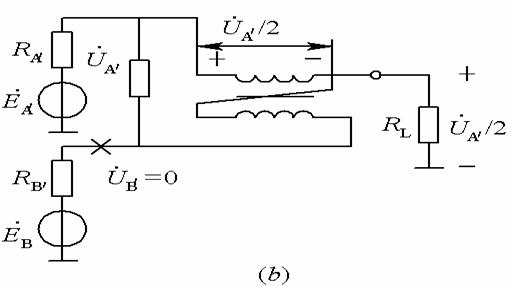

圖3-35同相功率合成器 (a)交流等效電路 (b)信號源開路使得等效電路

    當UA=0時
    由于流過負載的電流值由原來的一半，功率減小為原來的1/4，而A管輸出的另一半功率正好消耗在平衡電阻RT上，即有圖3-36是反相功率合成器的原理線路。輸入和輸出端也各家有-3dB耦合器作分配和合并電路。

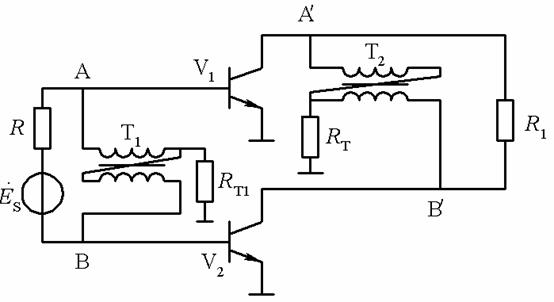

圖3-36是反相功率合成器的原理線路

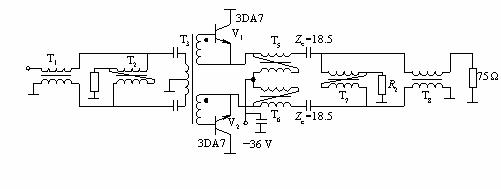

    圖3-37是以反相功率合成器的實際線路。它工作于1.5~18MHz,輸出功率100W.

圖3-37是以反相功率合成器的實際線路
