[組圖]FM-DV3 偶極子天線

FM-DV3 偶極子天線
頻率范圍 87.5-108MHz
增益 6dBd
垂直極化大功率天線
全向輻射可組成直線天線陣
不銹鋼/銅振子
可按要求進行零點填充和波束下傾

電氣性能		機械性能

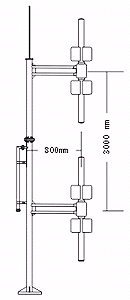

頻率范圍	87.5-108MHz	尺寸	5000x1100x300
輸入阻抗	50歐姆	重量	82Kg(銅）
輸入接口		重量	68Kg（不銹鋼）
最大功率容量	5KW	風負荷	4010N（風速150Km/h)
VSWR(指定頻率)	≤1.10	安全系數	2（風速225Km/h)
極化方式	垂直	材料	主桅: 不銹鋼
增益（相對半波振子）	6dB		振子: 不銹鋼/銅

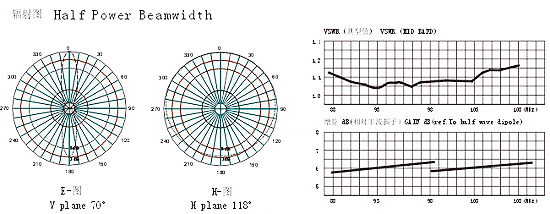

半功率角	E-圖 ±9° H-圖 ±150°		內導體: 銅（鍍銀）
半功率角	E-圖 ±9° H-圖 ±150°		保護罩: 玻璃鋼
雷電保護	直流接地	安裝方式	自立/側掛
