適合自制的小巧天線

真正小巧，適合自制，全向7dBi增益的CobWebb天線。
原發明者為英國的G3TPW，
網站：http://www.g3tpw.ukgateway.net

14, 18, 21, 24, 28 MHz 五個波段，7dBi增益，大小只要2.6米見方。
比Moxon天線體積小多了，而且全向無盲區，不需要用轉向器轉來轉去。

eHam對該天線的評價還不錯，http://www.eham.net/reviews/detail/1671

發明者出售成品天線，價格大約300英鎊。

網上有部分愛好者自制成功，只要5根4-5米的玻璃鋼魚竿，50米導線，就可以輕松自制，
是空間受限Ham的首選天線，大家一齊動手來做吧。

screen.width-500)this.style.width=screen.width-500;">

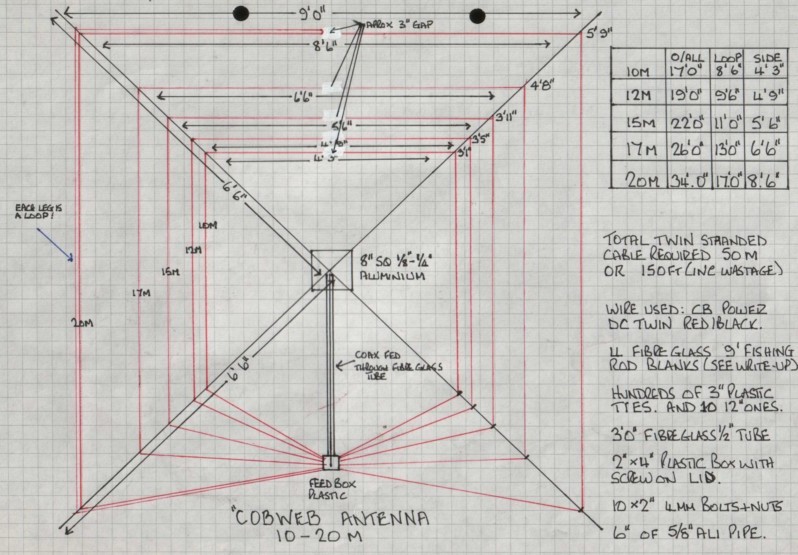

自制用的設計圖紙：
是英制的尺寸，大家自己轉換吧。

1 英寸＝25.4 mm 1英尺＝12英寸自己算吧

關于阻抗匹配的說明：
發明者說自己的天線是伽馬匹配的，但是自制的Ham多數用的是1：1的巴倫。
另外有Ham講到2個振子間的3英寸的間隙對匹配很重要。

使用1：1巴倫，按照低波段到高波段的順序開始調整，先從14MHz開始，然后18MHz，21MHz，24MHz。

看了一下此天線，感覺做起來相對容易一些，并且材料也相對便宜，有以下幾點不明之處請教：

１、麻煩解釋一下籃框里的文字，有些模糊，看不清楚。

２、綠框里的尺寸是從中心點沿著支撐桿向?qū)Ь€的固定點量的尺寸嗎？

３、幾個波段的饋電點是直接連接在一起的嗎？

４、是否是在饋電點的相對一面的中心部位將電線的一根剪斷了？（我看到是雙股電線，其它的照片上似乎是剪斷了一根，圖上看不清楚）

1、Approx 3" GAP （大約3英寸間隔），看不清尺寸的最上1個是5英尺6英寸，另外2個一個是4英尺10英寸，一個是4英尺5英寸。（其實您可以根據勾股定理自行計算）

2、正確。

3、正確。

4、2根均剪斷，那3英寸間隔靠絕緣材料連接。
