5.8GHz中心基站構建方案

　
一、中心基站描述

      中心基站(HE)由一個或多個接入點（AP）組成，系統采用45°的天線，每個AP天線的半功率波束為45°×16°，在水平方向構成一個45°扇區。中心基站(HE)能夠通過8個扇區覆蓋360°半徑范圍內的多方用戶，每扇區最多可接入253個遠端站。同一個中心基站的多個AP采用不同的頻率和極化方式對多個方向進行覆蓋，以提高頻譜利用率和增加中心基站的接入帶寬。

      1、室外單元(ODU)用來提供射頻功能及傳輸、接收信號。射頻模塊整合高頻段天線，能夠通過天線的物理特性傳輸信號。

      2、室內單元(IDU)提供AP、中頻和控制。

      3、基站帶寬管理系統用來管理網絡的帶寬。

      4、可堆疊IP語音網關可將PSTN電話模擬信號成數據信號，進行無線封包，在數據網上進行傳輸，可提供電信級標準的通話質量。

      5、路由器用于連接不同TCP/IP網絡的用戶。

      6、網絡管理系統提供無線系統配置管理所需的工具。通過網絡管理程序可對所有的Sunet5800 RU遠端站進行設定，使網絡系統的運行變得簡單高效。

      7、硬件設備包括：基站設備室外單元、室內單元、基站帶寬管理系統、可堆疊IP語音網關、計費系統服務器、鍵盤、屏幕、路由器、以太網交換機、5.8 GHz 45°扇區平板天線等。

      8、上述提到的硬件設備除室外單元和天線外，都可整合安裝在19”機柜內，對所有組件提供堅固的保護，確保其高效率及可靠性。

      9、軟件部分包括：網絡管理系統、防火墻和計費系統(可選)。

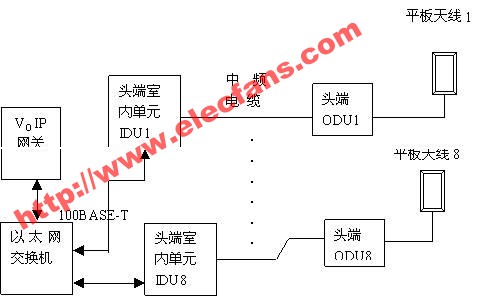

中心基站(HE)的結構如下圖所示


二、設備配置

       一個中心基站(HE)的標準配置包括：中心基站室外單元(RF)、室內單元（AP、中頻、控制）、VOIP網關、以太網交換機、路由器、網管（帶QOS）、UPS電源、射頻電纜、中頻電纜和45°度扇區平板天線等。

        3、SWR5800AP可以方便地進行工作頻點和輸出功率的設置，根據需要還可臨時改變?cè)谶M(jìn)場前已設定的扇區規劃、服務區范圍，以使網絡達到更優良和穩定的效果。
