1. 引言

無線傳感器網絡（WSNs）集成了傳感器技術，嵌入式計算技術，無線網絡通信技術，分布式信息處理技術以及微機電技術，是當前的一個研究熱點。無線傳感器網絡可以在廣泛的應用領 域內實現復雜的監測和追蹤任務，是一種隨機分布的集成傳感器，數據處理單元和通信的微小節點，通過自組織的方式構成的無線網絡。無線傳感器網絡節點一般包括傳感單元，嵌入式處理單元，無線通信單元以及電源自供電系統，定位系統等。作為一種特殊的Ad hoc，它除了動態拓?fù)?，自組織，多跳路由，帶寬受限等，還具有其一個極為顯著的特征：對于能量的限制。所以，網絡節點具有低功耗，低成本和小體積的特點。

隨著IC制造工藝的迅速發展，片上系統（SOC）得到廣泛的應用。SOC把系統的處理機制、模型算法、芯片結構、各層次電路及器件的設計緊密結合，在一塊芯片上完成了整個系統。它相對于傳統的多IC組成的電子系統有以下幾個優勢：低功耗、高可靠性（減少芯片對外管腳數，減少外圍驅動接口單元與電路板間的信號傳遞，內嵌的線路可以避免系統干擾）、高集成度。
本文提出了一種無線傳感器網絡節點的SOC解決方案，分析了無線傳感網絡節點的體系結構，并從系統級，結構級，RTL級及物理設計幾個方面闡述了無線傳感網絡節點芯片的低功耗設計。

2. SOC片上系統及VLSI低功耗實現

隨著IC制造工藝的迅速發展，片上系統（SOC）得到廣泛的應用。SOC把系統的處理機制、模型算法、芯片結構、各層次電路及器件的設計緊密結合，在一片完成了整個復雜的系統。它相對于傳統的多IC組成的電子系統有以下幾個優勢：低功耗、可靠性（減少芯片對外管腳數，減少外圍驅動接口單元與電路板間的信號傳遞，內嵌的線路可以避免系統干擾）、高集成度、較少開發成本、較短的開發周期。

VLSI低功耗設計及優化是一個非常復雜的問題，一般從下面幾個階段來考慮：

1． 系統設計階段。在這個階段要從軟硬件協調設計綜合來考慮。在實現應用功能的基礎上，來選擇哪些功能由硬件來實現，哪些功耗大的操作由軟件來執行。同時，在系統設計，還要考慮硬件本身的電源模式：設計睡眠模式及喚醒操作。同時采用功耗管理策略，及變電壓技術。

2． 結構層次。采用總線編碼技術，主要是通過降低翻轉活動來降低功耗。采用并行結構，用面積換性能的同時，可以把工作頻率降低下來，以降低功耗。采用流水線結構，這個方法其實為重定時(retiming)的特例，通過縮短關鍵路徑，減少路徑上充放電容的數值，來減少功耗。其它的Retiming(重定時)，Unfolding(展開)也可以在算法層次上降低功耗。

3． RTL級。主要通過采用低功耗的綜合流程來降低功耗。在這個階段會加入門控時鐘從而降低動態翻轉率。

4． 物理設計。采用多電源多閾值電壓單元庫，及低功耗
物理設計流程及EDA軟件。設計多電源域，優化動態功耗來降低功耗。在時鐘樹綜合時，在平衡skew的同時，盡量在翻轉率較低的節點插入驅動。

3. 系統層次上的低功耗設計

從軟硬件協調工作的角度來考慮，設計出來無線傳感器網絡節點結構如圖 1所示。整個系統通過核心單元RISC CPU核來協調各子模塊的通信及工作。TRF6903芯片為低功耗低電壓的多頻帶射頻RF收發芯片，它支持315/433/868/915 Mhz可選頻段，支持跳頻協議，內部完成FSK/OOK調制，速度可達64kbps。TRF6903低功耗的特點使其適合于電池供電，這與網絡節點的低功耗要求是一致的。

基帶處理單元模塊，用來實現基于IEEE 802.15.4協議的物理層及部分?jǐn)?shù)據鏈路層的功能；數據鏈路層以上層協議可以采用軟件實現可以節省功耗。這是因?yàn)閺?fù)雜的網絡層，傳輸層，應用層如果用硬件實現，雖然在速度上會有所提高，但是硬件復雜度也隨之提高，這樣必然帶來功耗的提高。

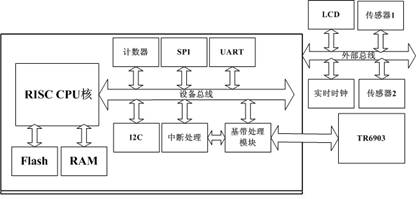

圖 1無線傳感器網絡節點SOC設計框圖

在系統層次上，RISC CPU核設計了空閑模式及停止模式，來節省功耗。RISC CPU核進入空閑模式或停止模式時，CPU內部時鐘停止運行，同時內部寄存器保持?jǐn)?shù)據。

4. 結構層次上的低功耗設計

通過仔細分析整個SOC芯片的功耗來源，可知RISC CPU核，RAM，F(xiàn)lash及基帶處理模塊占去了絕大部分。下面從結構層次進行低功耗設計。

4.1 RISC CPU核的低功耗設計

微處理器的功耗降低可以通過降低頻率，及降低工作電壓的方法來解決。在網絡節點SOC結構層次上的設計中，除了采用慢速時鐘，及低電壓供電的方法，還同時針對數據路徑進行優化，主要目的是為了減少電路中不必要的翻轉。指令譯碼數據路徑的優化：一般情況下，CPU中所有的執行單元直接接在指令譯碼單元后面。一旦有新的譯碼數據輸入，與其相連的所有執行單元電路也去進行翻轉，造成不必要的功耗浪費。所以，在不影響時序功能的情況，設計分離的內部總線，將不執行的單元輸入數據及控制信號鎖存，其輸入信號保持不變，動態功耗可以減少。芯片內部集成了RAM及Flash ROM。為了降低這兩者的功耗，避免不必要的翻轉，內部總線與RAM，F(xiàn)lash 的接口單元設計鎖存器，這樣的話，只有CPU訪問相應的地址時，RAM及Flash內部才進行翻轉。

4.2基帶處理模塊的低功耗設計

基帶處理模塊的設計框圖如圖 2所示；其基于IEEE 802.15.4協議的物理層幀及數據鏈路層幀結構如圖 3所示。從提高cpu的效率和減少功耗角度出發，基帶處理模塊采用中斷方式與CPU通線?；鶐幚砟K發送完接收FIFO的數據幀，向CPU申請發送中斷，等待CPU寫入新的數據到發送FIFO；當基帶處理模塊接收到TR6903模塊發來的數據幀，存放入接收FIFO中，產生接收中斷等待CPU處理。

圖 2 基帶處理模塊結構框圖

圖 3 物理層及數據鏈路層幀結構

基帶處理模塊主要采用并行結構與流水線技術來降低功耗。發送功能與接收功能的物理層發送模塊，緩沖區都是并行結構。配置模塊也是分開來設計，數據的處理方式也是并行。包處理模塊的中CRC16也是采用并行結構進行校驗的。這樣設計的好處，是為了在慢時鐘頻率下，通過并行設計提高性能，達到與高速時速一樣的性能。在圖 2中的各子模塊與子模塊之間都有流水級，也就是鎖存器，不僅僅為了減少不必要的翻轉，更重要的減少關鍵路徑上的長度，從而達到間接降低功耗的目的。

基帶處理模塊低功耗結構設計如下：
?
發送FIFO，接收FIFO：為接收，發送幀緩沖區，用來存放MAC層的數據負載。
?
SFR特殊功能寄存器：1、中斷寄存器。主要有發送、接收中斷標志、中斷使能位，F(xiàn)IFO溢出標志位，發送、接收啟位位。2、配置寄存器。CPU 通過寫入SFR寄存器，來選擇TR6903的工作模式，工作速率等。3、狀態寄存器：存放FIFO的數據字節數等。
?
包處理模塊：用硬件實現數據鏈路層部分功能。發送模式下，添加可變字節的前導碼，3位的界定符，1個字節的幀長，可選的前向糾錯編碼，2個字節CRC16校驗這些數據作為MAC層負載；接收模式下，包處理模塊完成對數據包的解包，主要工作為前導碼的檢測，界定符的檢測，可選的1個字節地址比較，2個字節的CRC16校驗。
?
配置模塊：配置控制模塊，根據SFR中相應的配置來控制CLK，DATA，STOBE引腳的時序來控制TR6903相應的狀態，實現跳頻的功能。

接收物理層模塊：接收控制模塊，實現物理層發送數據的功能。在RX_FLAG信號為高，即檢測界定符之后，在DCLK上升沿時采樣RX_DATA引腳的狀態，依次接收幀長字節，物理層有效負載，2個字節的CRC16校驗，送給包處理模塊處理，并同時從LEARN/HOLD引腳向TR6903芯片輸出相應的高電平，來應答接收狀態。
?
發送物理層模塊：發送控制模塊，實現物理層發送數據的功能。在DCLK的上升沿將包處理模塊送來的物理層有效負載發送出去。

配置TR6903模式下仿真波形如所圖 4示，以串行方式向TR6903寫入6個字節的配置，改變TR6903工作頻率，實現跳頻。此時在ConfigClock的上升沿時從ConfigData送出10110010，00111010，01010110，00111010，10101010，10110010數據。Strobe為高時，ConfigClock停止。發送物理層幀部分仿真波形如圖 5所示，以串行方式向TR6903發送物理層的幀。此時，先送出32位的0101…0101同步碼，3個位的界字符111(TR6903檢測到3個時鐘周期以上的高電平)，后面緊接是幀長及物理層負載。接收物理層幀部分仿真波形如圖 6所示。TR6903在界定符發送完畢的最后一位，送出1個時鐘周期高電平RxFlag信號；基帶處理模塊檢測有效高電平，作為有效數據幀的開始，同時基帶處理模塊從LH引腳輸出高電平，來響應TR6903。

圖 4配置波形

圖 5發送物理層幀波形

圖 6接收物理層幀波形

5. RTL級及物理設計的低功耗實現

RTL級物理設計低功耗實現跟選用的EDA軟件有很大關系。在0.35um CMOS工藝下，采用synopsys的Design Compiler進行低功耗綜合，布局布線基于Cadence的SOC Encounter平臺。用Cadence的Voltage Storm對其進行門級功耗分析，動態功耗為103.6617mw。

6. 結束語

無線傳感器網絡SOC芯片與傳統的MSP430+TRF6903方案比較起來更有優勢，前者在可靠性，功耗，面積方面都更好。此方案在FPGA驗證平臺上驗證成功，設計的工作頻率為20Mhz，速度傳輸率達到64kbps，滿足了無線傳感器網絡傳輸速度要求；并在Cadence的數字后端平臺實現芯片的后端設計，工作頻率可達到100Mhz。
