摘要：DS1865突發模式PON控制器內置監測電路，可用于配置報警、預警、查找表以及應用筆記4052 (DS1863存儲器速查指南)中的其他詳細功能。為實現這些編程功能，需要一個大容量的映射寄存器。本應用筆記介紹了寄存器圖的概況，便于器件的編程設計。

介紹

DS1865突發模式PON控制器內置監測電路。該器件具有七個獨立的存儲器表，內部排列成8個字節行。此外，該控制器還具有輔助存儲器，這些存儲器為EEPROM，可通過A0h從地址讀取。

DS1865存儲器圖

低層存儲器的地址從00h至7Fh。該存儲器包含報警、預警門限、標志、屏蔽和幾個控制寄存器，密碼輸入?yún)^(qū)域(PWE)和表選擇字節。參見圖1。

表01h主要包括EEPROM (PW1級訪問權限)和一些報警、預警狀態字節。

表02h是多功能區，包括配置寄存器、比例調節與失調存儲器、密碼、中斷寄存器以及各種控制字節。

表03h是關鍵數據的用戶EEPROM區域，受PW2級加密保護。

表04h包含溫度索引查找表(LUT)，用于控制調制電壓。調制LUT可以在-40°C至+102°C范圍內，以2°C步長進行設置。這些寄存器的訪問受PW2級加密保護。

表05h包含另一個LUT，允許APC設置點作為溫度的函數進行調節，用于跟蹤誤差(TE)補償。TE LUT具有36項，能夠在-40°C至+100°C范圍內，以4°C為間隔設置APC。該寄存器的訪問受PW2級加密保護。

表06h包含一個MON4索引LUT，用于控制M4DAC電壓。M4DAC LUT具有32項，可配置為一個32項的LUT或兩個16項的LUT。當配置為一個32項的LUT時，每一項對應的步長為滿量程1/32。當配置為兩個16項LUT時，前16項和后16項分別對應滿量程的1/16。兩個16項都通過獨立的配置位進行選擇。該寄存器的訪問受PW2級加密保護。

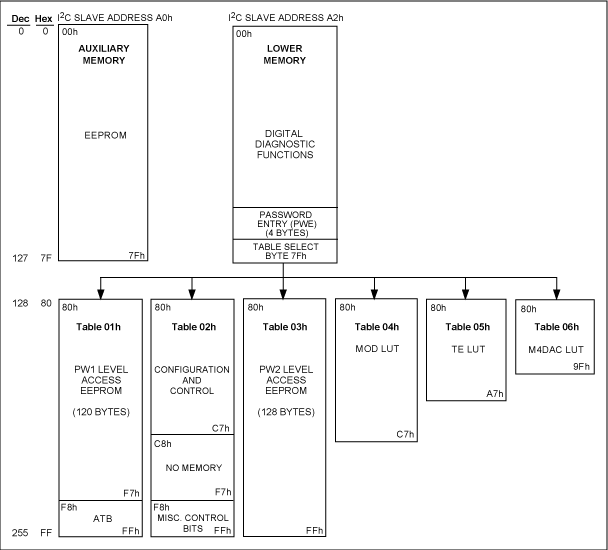

圖1. DS1865存儲器

寄存器參考值

以下表格給出了低層存儲器、表01h和表02h的簡單參考值，有關每位功能的說明，請參考DS1865數據資料中對應的寄存器。表03h、04h、05h和08h不需要單獨的參考值，這里沒有列出。(請參考數據資料了解這些表格的詳細信息。)

注：RSVD是"Reserved”的縮寫。

低層存儲器

TEMP ALARM HI TEMP WARN HI	00h, 04h	S	26	25	24	23	22	21	20
	01h, 05h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
TEMP ALARM LO TEMP WARN LO	02h, 06h	S	26	25	24	23	22	21	20
	03h, 07h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
VCC ALARM HI VCC WARN HI	08, 0C, 10, 14, 18, 1C, 20, 24, 25, 2Ch	215	214	213	212	211	210	29	28
MON1-4 ALARM HI MON1-4 WARN HI	09, 0D, 11, 15, 19, 1D, 21, 25, 29, 2Dh	27	26	25	24	23	22	21	20
VCC ALARM LO VCC WARN LO	0A, 0E, 12, 16, 1A, 1E, 22, 26, 2A, 2Eh	215	214	213	212	211	210	29	28
MON1-4 ALARM LO MON1-4 WARN LO	0B, 0F, 13, 17, 1B, 1F, 23, 27, 2B, 2Fh	27	26	25	24	23	22	21	20
PW2 EE	30h-5Fh	EE	EE	EE	EE	EE	EE	EE	EE
TEMP VALUE	60h	S	26	25	24	23	22	21	20
	61h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
VCC VALUE, MON1-4 VALUE	62, 64, 66, 68, 6Ah	215	214	213	212	211	210	29	28
	63, 65, 67, 69. 6Bh	27	26	25	24	23	22	21	20
RESERVED	6C, 6Dh	0	0	0	0	0	0	0	0
STATUS	6Eh	FETG STATUS	SOFT FETG	RSVD	TX-F RESET	SOFT TX-D	TX-F STATUS	LOS STATUS	RDYB
UPDATE	6Fh	TEMP RDY	VCC RDY	MON1 RDY	MON2 RDY	MON3 RDY	MON4 RDY	RSVD	RSVD
ALARM3	70h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
ALARM2	71h	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
ALARM1	72h	RSVD	RSVD	RSVD	RSVD	BIAS HI	RSVD	TX-P HI	TX-P LO
ALARM0	73h	RSVD	RSVD	RSVD	RSVD	BIAS MAX	RSVD	RSVD	RSVD
WARN3	74h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
WARN2	75h	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
RESERVED	76, 77h	0	0	0	0	0	0	0	0
DOUT	78h	RSVD	RSVD	RSVD	RSVD	D3 OUT	D2 OUT	D1 OUT	D0 OUT
DIN	79h	RSVD	RSVD	INV LOSI	MUX LOSI	D3 IN	D2 IN	D1 IN	D0 IN
RESERVED	7Ah	0	0	0	0	0	0	0	0
PASSWORD ENTRY	7Bh	231	230	229	228	227	226	225	224
	7Ch	223	222	221	220	219	218	217	216
	7Dh	215	214	213	212	211	210	29	28
	7Eh	27	26	25	24	23	22	21	20
TABLE SELECT	7Fh	27	26	25	24	23	22	21	20

表01h

PW1 EEPROM	80h–F7h	EE	EE	EE	EE	EE	EE	EE	EE
ALARM3	F8h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
ALARM2	F9h	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
ALARM1	FAh	RSVD	RSVD	RSVD	RSVD	BIAS HI	RSVD	TX-P HI	TX-P LO
ALARM0	FBh	RSVD	RSVD	RSVD	RSVD	BIAS MAX	RSVD	RSVD	RSVD
WARN3	FCh	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
WARN2	FDh	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
RESERVED	FE-FFh	0	0	0	0	0	0	0	0

表02h

MODE	80h	SEEB	RSVD	RSVD	M4DAC-EN	AEN	MOD-EN	APC-EN	BIAS-EN
T INDEX	81h	27	26	25	24	23	22	21	20
MOD DAC	82h	27	26	25	24	23	22	21	20
APC DAC	83h	27	26	25	24	23	22	21	20
V INDEX	84h	27	26	25	24	23	22	21	20
M4DAC	85h	27	26	25	24	23	22	21	20
DEVICE ID	86h	0	1	1	0	0	1	0	1
DEVICE VER	87h	DEVICE VERSION
UPDATE RATE	88h	0	0	0	0	SR3	SR2	SR1	SR0
CONFIG	89h	FETG DIR	TX-F EN	RSVD	ASEL	RSVD	RSVD	RSVD	RSVD
START-UP STEP	8Ah	212	211	210	29	28	27	26	25
MOD RANGING	8Bh	RSVD	RSVD	RSVD	RSVD	RSVD	MOD2	MOD1	MOD0
DEVICE ADDRESS	8Ch	27	26	25	24	23	22	21	20
COMP RANGING	8Dh	RSVD	BIAS2	BIAS1	BIAS0	RSVD	APC2	APC1	APC0
RIGHT SHIFT1	8Eh	RSVD	MON12	MON11	MON10	RSVD	MON22	MON21	MON20
RIGHT SHIFT0	8Fh	RSVD	MON32	MON31	MON30	RSVD	MON42	MON41	MON40
RESERVED	90–91h	0	0	0	0	0	0	0	0
VCC SCALE MON1-4 SCALE	92, 94, 96, 98, 9Ah	215	214	213	212	211	210	29	28
	93, 95, 97, 99, 9Bh	27	26	25	24	23	22	21	20
RESERVED	9C–A1h	0	0	0	0	0	0	0	0
VCC OFFSET MON1-4 OFFSET	A2, A4, A6, A8, AAh	S	S	215	214	213	212	211	210
	A3, A5, A7, A9, ABh	29	28	27	26	25	24	23	22
RESERVED	AC-ADh	0	0	0	0	0	0	0	0
TEMP OFFSET	AEh	S	28	27	26	25	24	23	22
	AFh	21	20	2-1	2-2	2-3	2-4	2-5	2-6
PW1	B0h	231	230	229	228	227	226	225	224
	B1h	223	222	221	220	219	218	217	216
	B2h	215	214	213	212	211	210	29	28
	B3h	27	26	25	24	23	22	21	20
PW2	B4h	231	230	229	228	227	226	225	224
	B5h	223	222	221	220	219	218	217	216
	B6h	215	214	213	212	211	210	29	28
	B7h	27	26	25	24	23	22	21	20
FETG ENABLE1	B8h	TEMP EN	VCC EN	MON1 EN	MON2 EN	MON3 EN	MON4 EN	RSVD	RSVD
FETG ENABLE0	B9h	HTXP EN	LTXP EN	BIAS HI EN	BIAS MAX EN	RSVD	RSVD	RSVD	RSVD
TX-F ENABLE1	BAh	TEMP EN	VCC EN	MON1 EN	MON2 EN	MON3 EN	MON4 EN	RSVD	RSVD
TX-F ENABLE0	BBh	HTXP EN	LTXP EN	BIAS HI EN	BIAS MAX EN	RSVD	RSVD	RSVD	FETG EN
HTXP	BCh	27	26	25	24	23	22	21	20
LTXP	BDh	27	26	25	24	23	22	21	20
HBIAS	BEh	27	26	25	24	23	22	21	20
MAX IBIAS	BFh	212	211	210	29	28	27	26	25
DPU	C0h	RSVD	RSVD	INV LOSI	MUX LOSI	D3 CNTL	D2 CNTL	D1 CNTL	D0 CNTL
RESERVED	C1–C3h	0	0	0	0	0	0	0	0
DAC1	C4h	27	26	25	24	23	22	21	20
RESERVED	C5–C6h	0	0	0	0	0	0	0	0
M4 LUT	C7h	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	DBL_SB	UP_LOWB
MAN IBIAS	F8h	RSVD	RSVD	212	211	210	29	28	27
	F9h	27	26	25	24	23	22	21	20
MAN_CNTL	FAh	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	MAN_CLK
BIAS DAC	FBh	0	0	212	211	210	29	28	27
	FCh	27	26	25	24	23	22	21	20
RESERVED	FD-FEh	0	0	0	0	0	0	0	0
