摘要：Maxim USB庫是使用ARM7?處理器并基于MAX3421E/MAX3420E提供的軟件例程。本應用筆記對系統及其軟件運行進行了說明，在同一ARM? C語言代碼中同時實現了USB主機和外設功能。這種方法使得USB外圍設備和嵌入式主機的開發和研究，具有在USB電纜的另一端帶有參考設備的優勢，而所有的這些都包含在同一的C語言代碼中。

本應用筆記是應用筆記3997，"建立Maxim USB庫"。 可下載包含Maxim演示程序的Keil?項目。

緒論

Maxim USB庫是兩塊電路板和C語言程序的組合。利用這個系統，可以：

• 研究、操作、測試和修改基于ARM7微控制器(μC)與MAX3420E USB外設控制器連接的USB功能設備。
• 研究、操作、測試和修改基于ARM7微控制器(μC)與MAX3421E USB主機控制器連接的USB功能主機。圖1顯示了主機從USB存儲棒中的數據檢索。
• 使用USB電纜將主機連接至外設，并同時運行主機和外設。開發USB主機或USB外設代碼時，USB電纜的另一端有一個參考設計是非常有用的。這樣，USB電纜的兩端，主機和外設因為都是執行相同的C語言代碼，從而具有可控性和定制性。

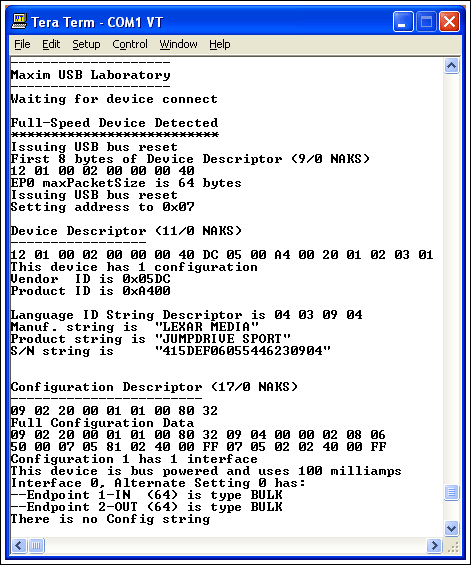

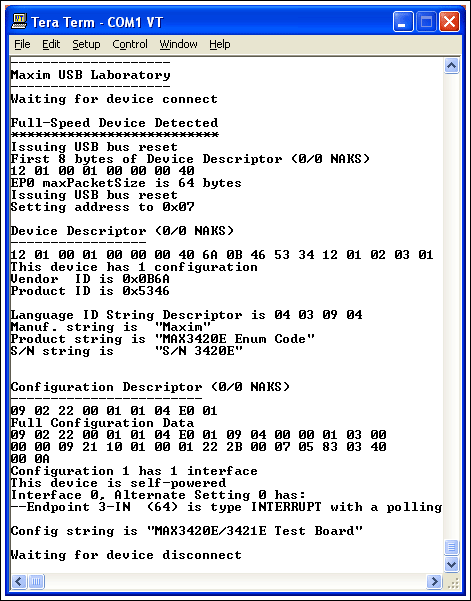

圖1. MAX3421主機/ARM從任意的USB外設重新得到枚舉數據，并通過串口連接至運行有終端仿真程序的PC來報告結果。

其它資料

編程指南、數據資料和Maxim網站提供的MAX3420E和MAX3421E應用筆記：

MAX3420E
MAX3421E
Maxim應用筆記AN3937，"建立Maxim USB庫"

硬件

本應用C語言代碼運行在兩板裝置上：

• MAX3421評估(EV)板，第一塊電路板
• Keil MCB2130板，第二塊電路板

圖2. Maxim評估板插進Keil MCB2130板。

圖2展示了板級設備。藍色電路板是Keil MCB2130，其中包含一塊ARM7芯片，Philips? LPC2138。這個微控制器包含2個SPI?硬件單元，連接至兩塊Maxim USB控制芯片。

豎立的電路板是MAX3421EEVKIT-1。一個MAX3420E外設控制器連接至ARM的一個SPI端口，并布線連接至USB的“B”連接器(J5)，在圖2中用“3420 P”標記(P代表外設)。MAX3421E主機/外設控制器連接至ARM的另外一個SPI端口，并布線連接至“3421P” (J2)和“3421H” (J1)連接器(H代表主機)。應用中運行的代碼將MAX3421E作為主機使用，因此評估套間電路板中部的USB連接器(J2)沒有使用。

主機軟件使用兩個串口中的一個(MCB2130電路板上的P1)將USB說明信息發送到運行終端仿真程序的PC。終端程序，如Tera終端程序，可以仿真終端(VT100)，識別由程序發送的專用“轉移碼”序列以實現清屏和指針復位。終端程序的串口設置為38400、N、8、1，無流量控制。

圖2中的米色方盒和帶狀電纜是Keil ULINK JTAG裝載-調試器。Keil μVision?3開發環境支持該調試單元。MCB2130附帶一個評估版μVision3，具有完整功能版本的Keil工具集。但評估版在代碼容量上有16kB的限制。

本應用筆記的附件包含整個Keil工程的源文件，另還有hex格式的裝載模塊。如有ULINK JTAG單元，可編譯該代碼，并可通過JTAG端口進行加載和調試。這對于快速開發USB、修改工作主機和/或外設代碼使其適合開發目的是一條極好的途徑。如果沒有ULINK，可使用稱為Flash Magic的免費程序加載、運行hex文件，這個程序可從網站www.esacademy.com獲得。參考Maxim應用筆記3937可獲得如何配置和使用該程序的信息。

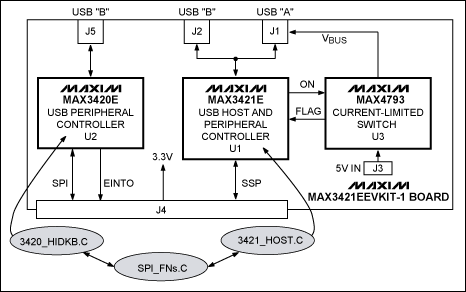

圖3. MAX3421EEVKIT-1電路板框圖。帶陰影的橢圓形是主要軟件模塊。

程序功能

圖3顯示了MAX3421EEVKIT-1電路框圖和本應用筆記的軟件模塊。MAX3420E和MAX3421E都使用SPI總線訪問其寄存器組。LPC2138含有2個硬件SPI單元：

• 一個專用SPI端口(SPI)
• 一個通用串行接口(SSP，同步串行端口)

可對SSP編程以實現第二個SPI端口。這些端口的編程不同。例如，SSP有8個發送、接收FIFO，而SPI只有1個讀緩存器。為與MAX3420E和MAX3421E兼容，兩個SPI接口都編程工作在8位數據模式下。軟件模塊SPI_FNs.C包含兩個USB控制器都使用的寄存器訪問函數。

MAX3420E屬于SPI單元，所以對這塊芯片來說函數有一個“P” (例如Prreg和Preg)前綴，表明外設操作。MAX3421E屬于SSP單元，所以其訪問函數有一個“H”前綴(例如Hwreg)，表明為主機操作。

外設程序

C模塊3420_HIDKB.C實現一個通過使用評估電路的連接器J5連接至PC機的USB外設。MAX3420E的INT輸出引腳連接至ARM7的EINT0 (外部中斷0)引腳。這個中斷可在由MAX3420E實現的USB外設需要服務時隨時觸發。

本應用列舉和實現了標準的USD HID (人性化接口設備)。符合標準Windows?平臺的一大優勢是設備驅動內置在Windows中，從而不需要安裝專用的驅動。Windows將由本應用實現的設備識別為一個標準鍵盤。按任意的連接至MAX3420E GP-IN引腳的四個按鈕，將使“鍵盤”在任意打開的接收文本窗中輸入文本字符串，如記事本和寫字板。

---

注意：本應用可在任何可接收文本應用中輸入文本，如電子郵件、匯編編輯器、或Word文檔。在按鍵之前請確認有一個安全的應用，如記事本被打開，并處于有效狀態。作者根據經驗可以確定：在一個打開的C源文件中輸入無效文本將不能進行完全編譯。

---

主機代碼

3241_Host_EVK.C文件包含主機代碼，其使MAX3421E完成一定的枚舉步驟，該枚舉步驟與有USB設備插入連接器J4時PC所執行的枚舉步驟相似。這個模塊中的main()函數就像HID鍵盤代碼的中斷服務程序。EINT0中斷服務程序簡單如下：

                        // EINT0 Interrupt handler--MAX3420E INT pin
void INT3420 (void) __irq
{
service_irqs();         // Do the USB thing in 3420_HIDKB_INT_EVK.C module
EXTINT      = 1;        // Clear EINT0 interrupt flag (b0)
VICVectAddr = 0;        // Dummy write to indicate end of interrupt service
}

基礎程序main( )包含以下無限循環子程序：

while(1)
  {
  detect_device();
  waitframes(200);      // Some devices require this
  enumerate_device();
  wait_for_disconnect();
  }

Enumerate_device()函數完成絕大部分的工作，向連接設備發送USB請求，并通過串口報告結果。任意的USB設備插入評估板的連接器J1，這個函數將向設備發送枚舉請求，并通過串口報告結果(圖1)。

同步主機/外設操作

因為MAX3421EEVKIT-1電路板包含一個USB外設和一個USB主機，且它們使用ARM7上單獨的SPI接口，所以軟件將可以很容易的編寫，使主機和外設應用同時的運行。主機應用運行main()在后臺與MAX3421E對話，而HID外設代碼使用MAX3420E中斷激活service_irqs()函數。

如果用USB電纜連接評估板的連接器J5和J1，ARM處理器可作為USB主機與外設對話，而這個外設就是其自身。圖4顯示了3421_Host.C的主機代碼詢問由3420_HIDKB.C實現外設的報告。


圖4. 通過USB詢問自身的代碼演示

主機代碼開發

通讀enumerate_device()函數有助于理解USB主機是如何工作的，也有助于理解如何命令MAX3421E完成枚舉USB設備時的各種主機操作。而開發主機代碼，如果對外設插入主機的響應過程不清楚，有時將很難診斷問題。如果在全部的控制中(3420_HIDKB.C模塊)擁有參考外設，將使問題很容易發現，并可改變設備的響應以測試主機紉件。

外設代碼開發

主機是用于開發USB外設代碼的優秀詢問工具。MAX3421E和3421_Host.C模塊的結合，產生一個簡單但功能強大的USB信息包生成器和分析器。通過編寫C語言主機代碼，可以控制外設狀態；MAX3421E顯示外設的響應過程。

實例

假設編寫外設代碼以處理USB字符串。在hidkb_enum_tables.h文件中按如下方式編寫生產商字符串XYZ Widget Company：

// STRING descriptor 1--Manufacturer ID
{
18,             // bLength
0x03,           // bDescriptorType = string
'X','Y','Z',' ','W','i','d','g','e','t',' ','C','o','m','p','a','n','y'
},

編譯該文件，將其裝入ARM的flash存儲器，并運行。主機程序將報告如下生產商字符串：

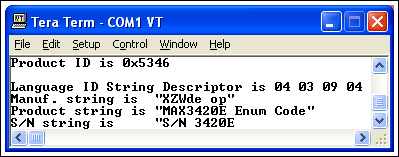

圖5. 不良結果，例程沒有按照要求顯示生產商名字，代碼有問題。

出現了什么問題？原來，USB規定文本字符串用Unicode表示，即每個字符用兩個字節表示?；仡櫷庠O的源代碼，更改如下：

// STRING descriptor 1--Manufacturer ID
        {
        35                      // bLength
        0x03,                   // bDescriptorType = string
        'X',0,'Y',0,'Z',0,' ',0,'W',0,'i',0,'d',0,'g',0,'e',0,'t',0,
        ' ',0,'C',0,'o',0,'m',0,'p',0,'a',0,'n',0,'y' // Unicode!
        },

編譯、運行，應該可以看到：

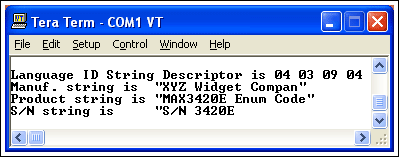

圖6. 正常的代碼例程，使用Unicode格式，可看到結果。

該結果有所改善，但并不完美。Company中的“y”到哪去了？仔細計數該字符串有35個字符，并將其作為第一個字節輸入以顯示字符串長度。設計沒有注意的是：長度字節也是字符串，必須包含前兩個字節。代碼最終的修改如下：

// STRING descriptor 1--Manufacturer ID
        {
        37               // bLength
        0x03,                   // bDescriptorType = string
        'X',0,'Y',0,'Z',0,' ',0,'W',0,'i',0,'d',0,'g',0,'e',0,'t',0,
        ' ',0,'C',0,'o',0,'m',0,'p',0,'a',0,'n',0,'y' // Unicode!
        },

這是結果應為如下所示：

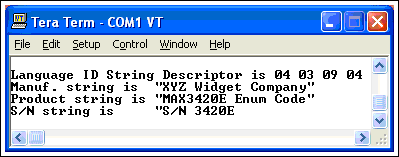

圖7. 最佳的代碼實例。代碼現在可實現設計想要實現的功能。

通過測試外設代碼和使用主機控制器及編碼運行/分析，由于報告的結果是由MAX3420E發送至MAX3421E的實際USB報文，從而可以看到與PC機響應完全相同的結果。最好的是，這些都可在一個可控的基礎上實現，因而不必擔心PC機的如何響應而使代碼開發出現錯誤。

代碼說明

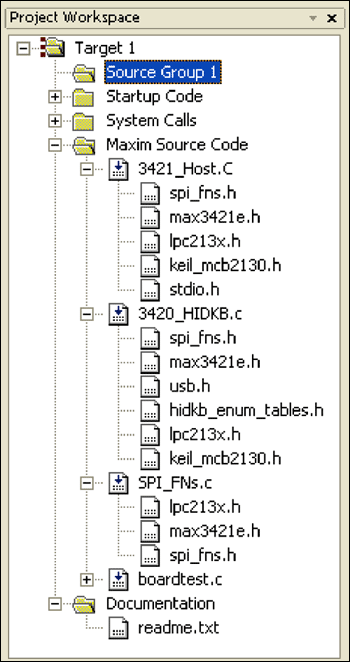

圖8. Keil工程的結構

圖8顯示了三個主要模塊，并展開顯示了它們的文件依靠。沒有展開的模塊是Keli開發環境所需要的內部處理文件。

SPI_FNs.C

這個模塊包含由其它兩個模塊調用的公用函數。

void init_PLL(void)

此函數設定LPC2138的PLL和時鐘除法器。附著于LPC2138 (FOSC)的晶體為12.000MHz。根據公式CCLK = FOSC × M，設定CPU頻率為48MHz，其中M = 4。LPC2138使用內部CCO (電流控制振蕩器)倍頻FOSC以獲得更高的內部頻率。FCCO = CCLK × 2 × P。FCCO必須處于156MHz和320MHz之間。對于P = 2，F(xiàn)CCO = 48MHz × 2 × 2 = 192MHz。

---

注意：Keil文件startup.s也包含設置PLL參數的啟動代碼。init_PLL()函數將有效的取代這些設置。

---

---

重要警告：修改這些設定會有一定的風險。錯誤的設定能迫使LPC2138超出其規定的限度，從而使Keil調試器停止作用。如果這種情況發生，補救方法是使用Flash Magic公用軟件擦除LPC2138的flash存儲器(使用第二個串口，連接至Keil電路板的P2)，修改代碼中的PLL設定，然后再試驗。

---

init_IO

這個函數初始化LPC2138的I/O引腳和SPI單元(SPI和SSP)：

• SPI由CCLK/8時鐘控制，允許最大值。SCLK為48MHz/8 = 6MHz。
• SSP由CCLK/(2 x VBDIV)時鐘控制。VBDIV設置為1，使MAX3421E的SCK信號為48MHz/2 = 24MHz。MAX3421E的SCK輸入最高可運行至26MHz。

關于SPI接口
SPI接口使用如下信號：

• MOSI 主機輸出數據，從機輸入數據
• MISO 主機輸入數據，從機輸出數據
• SCLK 串口時鐘，由LPC2138提供
• SS# 從機選擇，由LPC2138驅動

LPC2138的SPI硬件控制前三個信號，但SS#使用一個GP-OUT引腳(P0.7)直接設置和清除。

關于SSP接口
雖然SSP有一個硬件SS#引腳，但使用GP-OUT引腳作SS＃ (P0.20)更簡單。

Hwreg
Hwritebytes
這些函數使用LPC2138的SSP硬件向MAX3421E寫入寄存器和FIFO數據。H前綴表示主機操作。Hwreg寫入一個信號寄存器值；Hwritebites向MAX3421E的FIFO寫入多個字節。

Hrreg
Hreadbytes
這些函數使用LPC2138的SSP硬件從MAX3421E中讀出寄存器和FIFO數據。

SSP接口
SSP硬件需要譯碼，從而在發送和接收通道上需要數據FIFO。在一個SPI操作中，每8位數據移出總是伴隨著8位數據移入。LPC2138使用如下步驟訪問MAX3421E的SPI接口：

1. 觸發SS# (低)
2. 發送由登記號和方向位構成的命令字節
3. 發送/接收一個或多個數據字節
4. 釋放SS# (高)

SPI寫操作簡單明了—每個數據都會移出，輸入FIFO內的數據可以被忽略。但讀操作更加復雜，因為讀FIFO至少包含一個壞字節，即步驟2中自動由時鐘控制記入的。由于以前的多字節寫操作也可以使輸入數據失時效。輸入FIFO不能由硬件禁止或清除。因此，讀SPI數據的代碼首先要手動清除FIFO，即從SSPDR中讀出字節，直至表示“讀FIFO不為空”的標志位被釋放。

Pwreg
PwregAS
Pwritebytes
這些函數使用LPC2138的SPI硬件向MAX3420E寫入寄存器和FIFO數據。第二個函數與第一個函數一樣寫入寄存器值，但其還設置SPI命令字節中的ACKSTAT位。這是停止USB控制轉移的捷徑。細節請參考應用筆記3598，"MAX3420E編程指南"。

Prreg
PrregAS
Preadbytes
這些函數使用LPC2138的SPI硬件從MAX3420E中讀出寄存器和FIFO數據。第二個函數與第一個函數一樣讀出寄存器值，但還設置SPI命令中的ACKSTAT位。

readout

readout這個函數更新連接至MAX3421E通用輸出引腳GPO[6:0]的7段信息顯示，函數保留GPO[7]的設置，GPO[7]控制USB “A”連接器(評估板的J1)的VBUS開關。

3421_Host.C

這個模塊實現MAX3421E USB主機，該主機訪問USB設備并通過MCB22310的串口報告枚舉數據。作為參考，附錄A給出了主機枚舉由3420_HIDKB.C實現的內置設備的LeCroy (CATC)總線過程。

這個模塊中有三種函數類型：

1. 初始化函數
2. 公用函數
3. main()中調用的高級函數

下面的說明將按此順序。

Reset_Host

MAX3421E包含上電復位，因此這個操作并不是必須的。盡管如此，程序開發階段使用該字段，不需要重復上電即可初始化調試過程，是復位功能的很好方式。啟動該函數使器件清零，不會帶有以前的調試信息。

復位MAX3421E使片上振蕩器停止工作。解除復位后，這個函數在返回之前將等待OSCOKIRQ位(振蕩器正常中斷請求)變?yōu)橛行А?br>

initialize_3420

這個函數在3420_HIDKB.C模塊中。

initialize_ARM_Interrupts

這個函數建立ARM向量中斷如下：

1. EINT0連接至MAX3420E的INT引腳，使用優先級0 (最高)。
2. Timer0用于功能發光體閃爍，使用優先級1。
3. EINT2連接至MAX3421E的INT引腳，指定優先級為2，在這個程序中沒有使用到該中斷。當然，這個中斷是為了方便才提供的。
4. Timer1用于檢測發送/停止按鈕(在3420_HIDKB.C中使用)，使用優先級3。

service_irqs

該函數在3420_HIDKB.C模塊中。它進行HID鍵盤仿真。初始化ARM中斷的代碼僅需將該地址置為一個中斷向量。

waitframes

用于USB主機測量時間的一個簡單方法是計算1ms幀標志的個數。當微控制器設定寄存器位SOFKANAB = 1時，MAX3421E自動產生這些由全速模式的SOF數據包或低速模式的“保持激活”脈沖組成的幀標志，隨后FRAMIRQ位每毫秒觸發一次。

USB 規定要求確定的長延遲時間，例如復位一個設備后給它一個“復位恢復時間”。調用waitframes函數將是實現相對長的延遲時間的一個簡便方法。

detect_device

這個函數在檢測到一個USB設備插入USB-A連接器J1后返回。

wait_for_disconnect

該函數在檢測到一個插入USB-A連接器的設備斷開后返回。

Send_Packet

所有發送USB數據包的函數都調用這個函數。圖9顯示了IN事務處理的總線過程和實現它的C程序。


圖9. 啟動USB總線動作，由MAX3421E調用C程序函數

1. 微控制器在FNADDR寄存器中設定函數地址。因為在微控制器重新載入FNADDR寄存器之前，裝載值一直保持不變，所以每個數據包不需重復這個步驟。
2. 微控制器通過寫入HXFR寄存器開始傳輸數據，指明USB令牌和終端。然后等待HXFRDNIRQ (主機傳輸完成)觸發IRQ，發送信號完成。
3. 微控制器讀HRSL (主機計算結果)寄存器來決定事務處理的結果。16個計算結果代碼表示下列結果：

   A.成功(ACK)
   B.設備占用(NAK)
   C.非正常握手(STALL)
   D.設備故障，如超時、串音或總線錯誤


4. 微控制器讀計數寄存器字節，然后卸載RCVFIFO并將數據存入一個字節數組中。

這個函數處理NAK重試，連續重新啟動數據傳輸直到：

1. 收到ACK握手，或
2. 超過常數NAK_LIMIT設定的預設限制

如果設備無反應，函數重試傳輸，直至受到RETRY_LIMIT限制。

CTL_Write_ND

這個函數以無數據模式執行控制-寫操作(_ND = no data)。這個函數僅在主機Set_Address請求時調用。它可以實現Sent_Packet的兩個調用：第一個用于SETUP數據包，第二用于IN-Handshake數據包。

IN_Transfer

這個函數盡可能多地調用Send_Packet (指定的IN)，以重新獲得USB的數據記錄。MAX3420E和MAX3421E終端FIFOS為64字節長，如此長的字符描述，舉例來說，需要多個IN請求數據包組成一個大數組(XfrData[2000])。

CTL_Read

這個函數處理3態CONTROL-Read USB事務，調用三個函數：

1. 調用Send_Packet發送SETUP數據包
2. 調用IN_Transfer使數據進入XfrDaTa[]中
3. 調用Send_Packet發送OUT-Handshake數據包

enumerate_device

這個函數執行附錄A所示的10個數據傳輸。因為它調用以前的函數來實現低級USB操作，所以通過研究這個函數可很容易理解枚舉步驟。

print_error

這個函數檢查4位HRSL值(圖9中的第3項)以打印輸出主機的傳輸結果。如果通過數據為0，不打印輸出。這個函數返回HRSL值，因此調用這個函數可以很容易地檢測錯誤，例如：

if(print_error(HR)) return;

3420_HIDKB.C

這個模塊使用MAX3420E實現一個USB外設，符合標準HID類，可以象標準鍵盤輸入一樣自動輸入文本。入口點是service_irqs函數，該函數在響應LPC2138的EINT1引腳時作為中斷服務程序調用。ENT1引腳連接至MAX3420E的INT輸出引腳。

Reset_Peripheral

這個函數以與Reset_Host相同的方式復位MAX3420E。

initialize_3420

這個函數完成三件事：

1. 配置MAX3420E SPI接口以實現全雙工操作(分離MOSI和MISO引腳)
2. 配置MAX3420E INT引腳為上升沿有效
3. 通過應用程序使能MAX3420E中斷

service_irqs

這個函數直接處理總線復位和設備斷開。這個函數也調用do_SETUPC處理枚舉和do_IN3處理鍵盤輸入。

---

注意：為精簡代碼，本應用不處理USB的掛起－恢復任務。實現該功能的例子可參考Maxim應用筆記3690，"MAX3420E的USB杖舉程序(及其他)"。AN3690中的枚舉代碼作為3420_HIDKB.C的基礎。

---

do_SETUP

這個函數通過檢查8字節SETUP數據包中的各個字節處理設備枚舉，然后調用函數以處理特定的請求。代碼僅處理USB標準請求類，因為本應用程序中沒有實現USB分類或客戶請求。

do_IN3

這個函數根據HIDKB_enum_tables.h中的Message[]字符數組發出按鍵信息。每字符三個字節的格式定義在與HID Report Descriptor相同的文件中，如圖10所示。

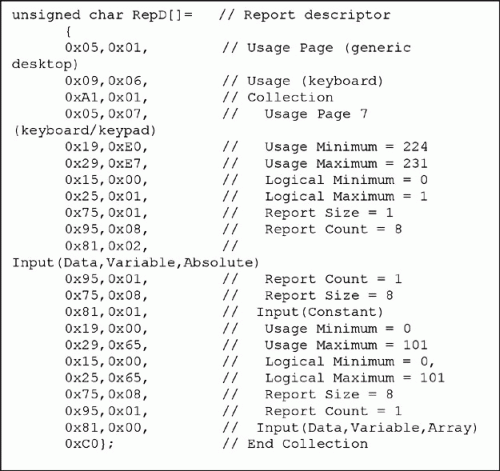

圖10. Report Descriptor詳述了一個鍵盤按鍵的3字節數據格式

最終考慮和免責聲明

插入J1的USB設備可能是十億個左右可用設備的任意一個，因此不必說，將有各種各樣的響應滿足主機的枚舉請求。任意一個通過兼容性測試的設備(有USB標識顯示證明)都將在枚舉時顯示無誤。本程序中的故障檢測由每次主機事務處理后對HRSL值的檢查完成。因為許多故障條件難以模擬，所以故障檢查沒有進行廣泛的測試。

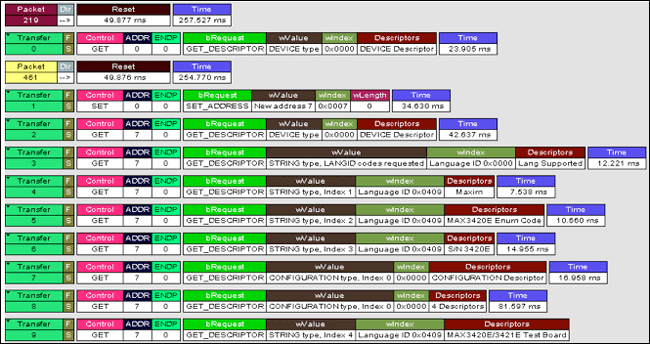

附錄A

3240E_HIDKB.C枚舉的USB總線跟蹤過程

更詳細的圖(PDF, 234kB)
