摘要：本文描述了如何將DS1862 XFP控制和數字診斷IC與內置平均功率控制(APC)環路的激光驅動器連接。多數內置APC環路的激光驅動器均要求電壓模式接口。本文說明了如何產生這些電壓以及如何采用數字電位器實現Tx功率監視功能。

電流輸出

DS1862 XFP激光控制和數字診斷IC具有兩路電流輸出。BIASSET是模擬電流DAC輸出，具有1.5mA的最大輸出。MODSET是8位電流DAC，具有1.2mA的滿量程。針對這一應用，這些DAC輸出的電壓范圍應介于0.7V至3.0V之間。

電流-電壓轉換

這里采用運算放大器以差分放大器的配置結構將BIASSET和MODSET電流DAC轉換為電壓輸出。除了產生電壓輸出，圖1中的電路通過直接從BMD引腳拉電流，可有效禁止DS1862的內置APC環路。圖2中的電路將MODSET DAC轉換為電壓輸出，具有1.09V的滿量程范圍。


圖1. BIASSET電流-電壓轉換電路


圖2. MODSET電流-電壓轉換電路

緊湊的方案

采用芯片級封裝運算放大器以及0201電阻可提供最緊湊的方案。MAX4233是一款兩通道運算放大器，提供1.5mm x 2mm、10焊球 UCSP?封裝。

APCSET電壓計算

圖1中運放的輸出電壓采用等式1和2進行計算。兩個DS1862寄存器(APCc <7:0>和APCf <1:0>)調整流入BIASSET引腳的電流。





采用圖1給出的數值，當DAC電流為1.5mA時，APCSET的最大輸入電壓為1.26V。

BMD輸出具有最高700Ω的輸出阻抗。在圖1中，R1應小于180Ω，以保證DAC引腳的電壓不低于0.7V。

為產生一個穩定的輸出電壓，流入差分放大器的漏電流應降至最低。圖1中，必須保證R2 >> R1，以保持流入差分放大器的電流與BMD引腳流出電流的比值最小。由于39.2kΩ比150Ω大200倍以上，因此可以滿足上述要求。為進一步減小失調和增益誤差，應選擇1%公差的電阻。

MODSET電壓計算

圖2所示的運算放大器輸出電壓采用等式3計算。



采用圖2所示數值，MODSET的最大輸入電壓為1.09V。為了降低失調和增益誤差，應采用1%公差的電阻。同時，所選的R1應保證DAC引腳的電壓不低于0.7V。如果VCC2為1.8V，則應選擇R1 < 825Ω。

緊湊的方案

采用芯片級封裝運算放大器以及0201電阻將提供最緊湊的方案。MAX4233是一款雙通道運算放大器，采用1.5mm x 2mm、10焊球UCSP封裝，非常適合該應用。

Tx功率監視考慮

有些應用需要監視Tx功率。這將無法使用圖1中的電路來實現，因?yàn)锽IASSET必須通過電阻連接到BMD。這樣連接BMD時，激光器的監視二極管將無法連接至DS1862。因此，必須使用其他器件為激光驅動器的APCSET引腳提供電壓。

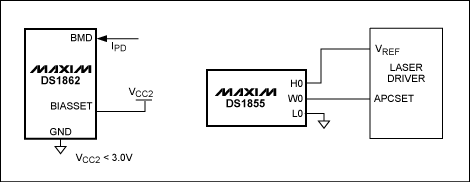

圖3中的電路給出了一種實現方法。該電路采用DS1855數字電位器設置激光驅動器APCSET引腳的電壓。DS1855的引腳H0連接到激光驅動器的電壓基準(VREF)上。在該電路中，激光器的監視二極管可連接至DS1862的BMD引腳并能處于吸入或源出模式。


圖3. BIASSET電流-電壓轉換電路

結論

可以采用小而簡單的電路將DS1862的電流DAC輸出轉換為電壓輸出。若需要Tx功率監視，可以選擇使用DS1855數字電位器結合激光驅動器的基準輸出。
