摘要：當使用DC-DC轉換器時，設計者都要面對一個相同問題：只能得到標準電壓。如果需要校準或者調節輸出電壓，就需要高精度的非標準電阻。本應用筆記介紹了在升壓型DC-DC轉換器的反饋回路里如何使用DS3906來校準和/或調節輸出電壓。當與外部電阻并聯使用時，DS3906可提供亞歐姆精度的調節。

示例電路使用MAX5025升壓轉換器和DS3906配合工作，可以提供高達36V、120mW (最大)的輸出。

固定輸出DC-DC轉換器

圖1所示的典型應用電路來自MAX5025數據資料。這個電路中，輸出電壓VOUT，由固定電阻R1和R2的比例決定。分壓器的這兩個電阻將輸出電壓分壓后反饋到FB引腳，形成一個閉環系統。當VOUT輸出等于期望的電壓時，系統處于穩定狀態，R1和R2形成的分壓器將1.25V電壓反饋至FB引腳。當VOUT低于期望電壓(反饋至FB的電壓(VFB)低于1.25V)時，DC-DC轉換器將輸出額外能量直至FB達到1.25V。等式1出自MAX5025數據資料，計算VOUT得到等式2，其中VREF，即FB的調節點，在MAX5025中等于1.25V。

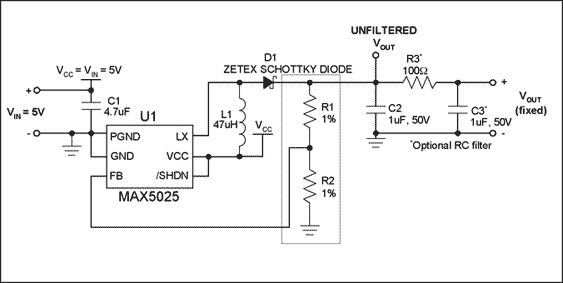

圖1. 固定輸出，升壓型DC-DC轉換器

反饋回路中加入數字電位器

圖1電路提供了多種增加數字電位器的方法，本文主要針對圖2所示的分壓器結構進行討論。

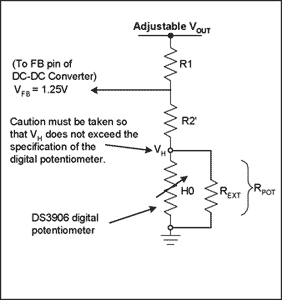

圖2. 帶數字電位器的反饋回路示意圖

圖2所示的電路可以精確控制DC-DC轉換器的輸出電壓，得到所需要的電壓。

等式2可以改為：

計算

初始設計時需要做一些假設：VREF = VFB = 1.25V；當電位器被置于中間位置時(位置20h)，所期望的輸出電壓為32V；DS3906與一個外部電阻配合使用，實現線性響應。

應用筆記DS3906電阻計算器和本文附錄Excel電子數據表描述了如何選擇DS3906的外部電阻。對于圖3所示電路，電阻H2與外部電阻270Ω配合使用。與外部電阻配合使用的中間電阻值為200Ω，用于計算MAX5025電路中的R1和R2。

假設R2等于9.8kΩ,們可以根據式3得出所需要的R1電阻值。R1的計算值為246kΩ。

該應用筆記提供的電阻數據表可以幫助計算這個特殊結構的電壓范圍。該電阻數據表表明能夠?qū)崿F(xiàn)輸出電壓的精確調節，允許用戶使用不同的R1、R2和外部電阻(與H2并聯)。

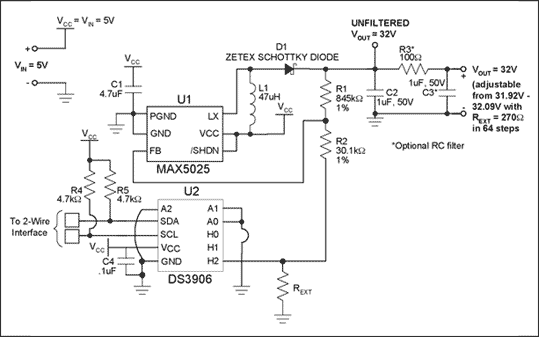

圖3. 使用DS3906的最終電路

結論

本應用筆記提供了一種用數字電位器精確調節升壓型DC-DC轉換器輸出電壓的方案。本文僅給出了用MAX5025和DS3906得到32V輸出的示例，但本文所得出的結論適用于其它任何電位器/轉換器，并可得到其它數值的輸出電壓。
