可調LNB工作電源符合DiSEqC要求

摘要：本文簡單介紹了DiSEqC標準，并給出了一個采用MAX1771設計的DiSEqC兼容電源電路。該應用電路能夠提供所需的22kHz脈沖位置調制(PPM)信號以及13V或17V輸出選擇。電路還利用一個比較器檢測衛星天線發送的信號。

圖1電路為低噪聲單元(LNB)提供一個可數字切換的13V或17V電源，典型應用于衛星接收器中的天線饋源。工作電源的變化“告訴”遠端LNB電路是否應該設定天線為順時鐘方向極化還是逆時鐘方向，從而減少了與天線之間的接口和電纜連接。

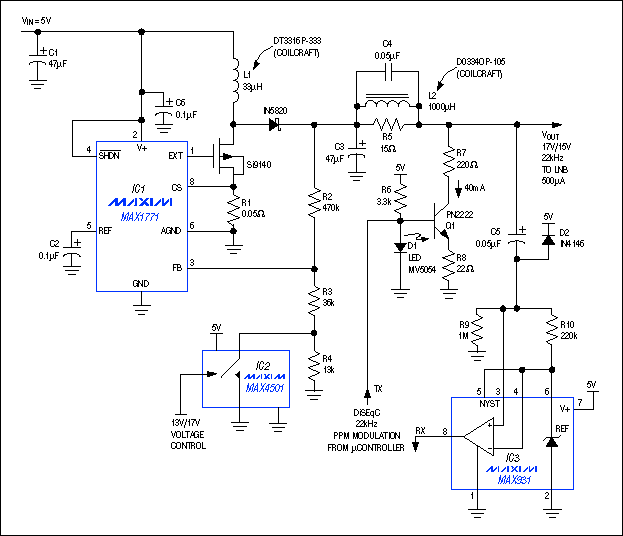

圖1. 本電路設計用于衛星接收器的低噪聲單元，這種DiSEqC兼容的電源通過在13V和17V之間切換供電電壓來實現數據通信。

圖中所示電路也支持一種正在形成、考慮更加周全的通訊總線，稱為DiSEqC標準(用于數字衛星設備控制)。該開放的DiSEqC標準由歐洲無線通訊衛星組織制訂，承諾將發展成為一種世界標準，用于衛星接收機和衛星周邊設備的通訊。更加詳細的資料和電路可通過DiSEqC網站獲取。

DiSEqC提供一個22kHz、幅值約0.6V的脈沖位置調制信號，疊加在LNB直流電源上。其編碼方式允許遠端電子設備完成更加復雜的功能—如改變下變換頻率或者機械調節天線方向。IC1是一個PFM方式的升壓控制器，通過控制一個外部的FET完成從5V至13V或17V的升壓轉換。數字輸入控制模擬開關的位置來設定電壓，該位置決定到達IC1的反饋量，從而影響電壓輸出大小。這樣，邏輯輸入為低對應13V，而邏輯為高對應17V輸出。IC2為一個微小SOT23-5封裝的單個開關，非常適合這種簡單的開關任務。

在原理圖右邊的元件提供與DiSEqC標準的兼容性。IC3中的比較器構成一個接收器，以檢測來自從機LNB設備發送的數據(DiSEqC標準允許雙向數據流)。該輸出可以連接到一個微控制器(未畫出)的IRQ或端口引腳上，以完成解碼。

DiSEqC發送器由晶體管Q1和一個LED (D1)組成，D1不僅用于發送指示，也用作恒壓源，以強迫一個對應大約40mA的恒流通過Q1。在編碼來自微控制器的22kHz突發信號期間，低功耗部分通過吸收其驅動電流來關閉LED，同時也強制關閉Q1。40mA的開關電流流經R5，產生滿足規范要求的600mV的電壓輸出擺幅。

C4、L2和R5組成一個諧振電路，按照規范要求其在22kHz時的阻抗為15Ω。電感的直流電阻必須為0.5Ω以下，以能夠提供0.5A的最大負載電流。電路也可以工作在12V，且具有更高的效率。當工作在12V時，請查看MAX1771的數據資料，以選取合適的L1和R1。
