到底什么是TRUNK呢？使用TRUNK功能到底能給我們帶來哪些應用方面的優勢？還有在具體的交換機產品中怎樣來配置TRUNK。下面我們來了解一下這些方面的知識。

　　在二層交換機的性能參數中，常常提到一個重要的指標：TRUNK，許多的二層交換機產品在介紹其性能時，都會提到能夠支持TRUNK功能，從而可以為互連的交換機之間提供更好的傳輸性能。那到底什么是TRUNK呢？使用TRUNK功能到底能給我們帶來哪些應用方面的優勢？還有在具體的交換機產品中怎樣來配置TRUNK。下面我們來了解一下這些方面的知識。

　　一、什么是TRUNK？

　　TRUNK是端口匯聚的意思，就是通過配置軟件的設置，將2個或多個物理端口組合在一起成為一條邏輯的路徑從而增加在交換機和網絡節點之間的帶寬，將屬于這幾個端口的帶寬合并，給端口提供一個幾倍于獨立端口的獨享的高帶寬。Trunk是一種封裝技術，它是一條點到點的鏈路，鏈路的兩端可以都是交換機，也可以是交換機和路由器，還可以是主機和交換機或路由器?；诙丝趨R聚（Trunk）功能，允許交換機與交換機、交換機與路由器、主機與交換機或路由器之間通過兩個或多個端口并行連接同時傳輸以提供更高帶寬、更大吞吐量， 大幅度提供整個網絡能力。

　　一般情況下，在沒有使用TRUNK時，大家都知道，百兆以太網的雙絞線的這種傳輸介質特性決定在兩個互連的普通10/100交換機的帶寬僅為100M，如果是采用的全雙工模式的話，則傳輸?shù)淖畲髱捒梢赃_(dá)到最大200M，這樣就形成了網絡主干和服務器瓶頸。要達到更高的數據傳輸率，則需要更換傳輸媒介，使用千兆光纖或升級成為千兆以太網，這樣雖能在帶寬上能夠達到千兆，但成本卻非常昂貴（可能連交換機也需要一塊換掉），更本不適合低成本的中小企業和學校使用。如果使用TRUNK技術，把四個端口通過捆綁在一起來達到800M帶寬，這樣可較好的解決了成本和性能的矛盾。
?

　　二、TRUNK的具體應用

　　TRUNK（端口匯聚）是在交換機和網絡設備之間比較經濟的增加帶寬的方法，如服務器、路由器、工作站或其他交換機。這中增加帶寬的方法在當單一交換機和節點之間連接不能滿足負荷時是比較有效的。

　　TRUNK 的主要功能就是將多個物理端口（一般為2－8個）綁定為一個邏輯的通道，使其工作起來就像一個通道一樣。將多個物理鏈路捆綁在一起后，不但提升了整個網絡的帶寬，而且數據還可以同時經由被綁定的多個物理鏈路傳輸，具有鏈路冗余的作用，在網絡出現故障或其他原因斷開其中一條或多條鏈路時，剩下的鏈路還可以工作。但在VLAN數據傳輸中，各個廠家使用不同的技術，例如：思科的產品是使用其VLAN TRUNK 技術，其他廠商的產品大多支持802.1q協議打上TAG頭，這樣就生成了小巨人幀，需要相同端口協議的來識別，小巨人幀由于大小超過了標準以太幀的1518字節限制，普通網卡無法識別，需要有交換機脫TAG。

　　TRUNK功能比較適合于以下方面具體應用：

　　1、TRUNK功能用于與服務器相聯，給服務器提供獨享的高帶寬。

　　2、TRUNK功能用于交換機之間的級聯，通過犧牲端口數來給交換機之間的數據交換提供捆綁的高帶寬，提高網絡速度，突破網絡瓶頸，進而大幅提高網絡性能。

　　3、Trunk可以提供負載均衡能力以及系統容錯。由于Trunk實時平衡各個交換機端口和服務器接口的流量，一旦某個端口出現故障，它會自動把故障端口從Trunk組中撤消，進而重新分配各個Trunk端口的流量，從而實現系統容錯。
　三、如何設置TRUNK？

　　設置TRUNK需要指定一個作為主干的端口，比如2/24，如把某個端口設成Trunk方式，命令如下：
　　set trunk mod/port [on | off | desirable | auto | nonegotiate] [vlan_range] [isl | dot1q dot10 | lane | negotiate]。

　　該命令可以分成以下4個部分：

　　mod/port：指定用戶想要運行Trunk的那個端口；

　　Trunk的運行模式，分別有：on | off | desirable | auto | nonegotiate。

　　要想在快速以太網和千兆以太網上自動識別出Trunk，則必須保證在同一個VTP域內。也可以使用On或Nonegotiate模式來強迫一個端口上起Trunk，無論其是否在同一個VTP域內。

　　承載的VLAN范圍。缺省下是1～1005，可以修改，但必須有TRUNK協議。使用TRUNK時，相鄰端口上的協議要一致。

　　另外在中心交換機上需要把和下面的交換機相連的端口設置成TRUNK，這樣下面的交換機中的多個VLAN就能夠通過一條鏈路和中心交換機通信了。
?

　　四、配置TRUNK時的注意事項

　　在一個TRUNK中，數據總是從一個特定的源點到目的點，一條單一的鏈路被設計去處理廣播包或不知目的地的包。在配置TRUNK時，必須遵循下列規則：

　　1：正確選擇TRUNK的端口數目，必須是2，4或8。

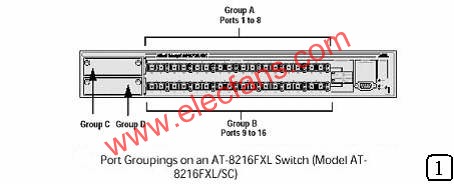

　　2：必須使用同一組中的端口，在交換機上的端口分成了幾個組，TRUNK的所有端口必須來自同一組（見下圖1所示）。

　　3：使用連續的端口；TRUNK上的端口必須連續，如你可以用端口4，5，6和7組合成一個端口匯聚。

　　4：在一組端口只產生一個TRUNK；如對于安奈特的AT－8224XL以太網交換機有3組，假定沒有擴展槽。所以該交換機可以支持3個端口聚合。加上擴展槽可以使得該交換機多支持一個端口匯聚。

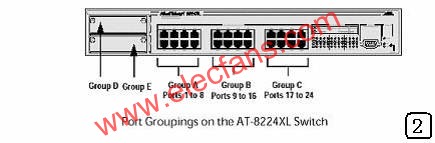

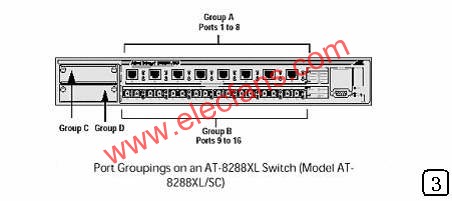

　　5：基于端口號維護接線順序：在接線時最重要的是兩頭的連接線必須相同。在一端交換機的最低序號的端口必須和對方最低序號的端口相連接，依次連接。舉例來說，假定你從OPF-8224E交換機端口聚合到另一臺OPF-8288XL交換機，在OPF-8224E上（見下圖2所示）你選擇了第二組端口12、13、14、15，在OPF-8288XL上（見下圖3所示）你選擇了第一組端口5、6、7、8，為了保持連接的順序，你必須把OPF-8224XL上的端口12和OPF-8288XL上的端口5連接，端口13對端口6，其它如此。

　　6：為TRUNK配置端口參數：在TRUNK上的所有端口自動認為都具有和最低端口號的端口參數相同的配置（比如在VLAN中的成員）。比如如果你用端口4、5、6和7產生了TRUNK，端口4是主端口，它的配置被擴散到其他端口（端口5、6和7）。只要端口已經被配置成了TRUNK,你不能修改端口5、6和7的任何參數，可能會導致和端口4的設置沖突。

　　7：使用擴展槽：有些擴展槽支持TRUNK。這要看模塊上的端口數量。
