?? 1 引言

　　在工業自動化領域里，控制網絡正向體系結構的開放性方向發展，信息溝通的領域正迅速覆蓋從工廠的現場設備到控制、管理的各個層次，基于 internet/intranet的企業綜合自動化方案已經成為熱門的研究方向。

　　通過internet瀏覽器相關人員能夠進行生產過程的遠程監視，遠程設備調試和遠程設備故障診斷、處理，不但可以提高企業自動化水平，實現無人職守，而且在很大程度上為企業生產運作的科學管理、安全運行和有效維護奠定了堅實的基礎。但是，由于網絡延時的存在，基于網絡的控制系統不可能是一種閉環控制，采用的是遠程監督控制方案，而邏輯控制功能由現場設備層完成。

??????? 本文根據這一思想提出基于b/s結構進行的網絡控制，并開發了一套基于plc和交流變頻器的實時遠程控制系統，該系統集工控組態軟件、plc技術、變頻控制技術，網絡通信技術于一體。

　　2 browser /server結構的工業信息監控系統

　　客戶/服務器(client/server)技術是目前廣泛使用的一種信息處理模式[2]。與傳統的集中式信息處理模式相比，它可以減少系統開支，將網絡所連接的微機群信息處理性能大大提高，因?yàn)槠浞植际教幚淼奶攸c(diǎn)，它可以提高系統的可靠性，此外，由于其采用模塊化及開放式體系結構，使得它容易將不同的機器有效地連接在一起，易于系統的擴展升級，提高了系統的靈活性。但其也存在許多潛在的缺陷[3]，諸如布局困難、培訓費用及系統維護費用高等，而且c/s結構也不能滿足客戶端跨平臺的要求。因此，本文利用browser /server結構建造工業信息監控系統。

　　2.1 browser/server體系結構的特點

　　隨著internet/intranet技術和應用的發展，www服務成為核心服務，用戶可通過瀏覽器browser統一的界面上，完成網絡上各種服務和應用功能。這種在20世紀90年代中期發展的，基于瀏覽器、web服務器和應用服務器的計算結構稱為browser/service(b /s，瀏覽器/服務器)計算模式，b/s模式繼承傳統的c/s(客戶/服務器)模式中的網絡軟、硬件平臺和應用，但克服了c/s模式的上述缺陷，這種新的結構具有下列優點:

　　(1) 應用服務器的開發簡單

　　b/s結構是一個包括了客戶、web服務器和應用服務器的三層結構，涉及到四個組成部分:瀏覽器、web服務器、數據庫服務器、應用服務器。這種劃分使得程序的編制簡單，例如應用服務器不必過多地考慮和客戶端的通訊問題，大量的與客戶端的數據傳輸由數據庫服務器和web服務器完成，使開發者能夠把更多的精力放在功能的完善上。

　　(2) 有許多現成的可供選擇的外圍程序

　　web服務器和數據庫服務器可以采用現成的產品，只有應用服務器需要自己開發，而且由于web服務器負責與數據庫服務器和客戶端瀏覽器的一部分通信，減輕了應用服務器的開發負擔。

　　(3) 客戶端獲取數據更加容易

　　采用b/s結構，最直接的和最大的變化體現在客戶端上。客戶端不再像傳統的c/s結構中那樣，只與一個應用服務器通信?？蛻舳双@取數據的渠道不止一條。對于非實時數據，瀏覽器可以直接向web服務器發出數據查詢請求，而應用服務器只要負責把數據寫入數據庫即可，不參與客戶端獲取數據庫中的數據這一過程。對實時數據，瀏覽器通過頁面內嵌的activex控件，直接與應用服務器通信，而web服務器和數據庫服務器對此將一無所覺。

　　2.2 browser/server結構的工業信息監控系統

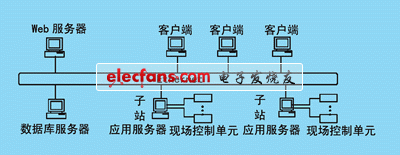

　　b/s結構的工業信息監控系統是c/s結構的延伸，它們的網絡結構基本相同，只是服務器端的功能更加分散，基本框圖如圖1所示。

　　工業信息監控系統采用b/s模式，客戶端直接通過瀏覽器與服務器端進行動態交互，而c/s模式采用的是事件驅動方式。各子站得到現場控制單元的實時信息，并將其寫入數據庫服務器保存，web服務器將數據庫服務器的實時數據動態發布到網上，客戶端便能通過瀏覽器方便的得到這些實時信息;另一方面，客戶端的控制信息也可以通過web服務器寫入各子站，再由子站將數據寫入現場設備，實現遠程控制。b/s模式下瀏覽器代替專門的客戶端軟件，用戶通過瀏覽器獲得自己權限內的企業內部數據信息，同時做出決策。按照tcp/ip通信協議和www規范，通過嵌在web頁面activex控件對數據端口的訪問，實現現場數據的遠程采集，同時根據采集的信息發出相應的指令對現場設備進行控制。因此，系統的開放性得到很大提高，開發與維護更加方便。

　　3 基于b/s結構的遠程控制實例

　　本文研究開發了一套基于plc和交流變頻器的實時遠程控制系統，該系統集工控組態軟件、plc技術、變頻控制技術，網絡通信技術于一體。

　　3.1 系統總體結構

　　本系統是一個雙容水箱水位實時檢測和控制系統，采用一般化的監控系統分層結構，整個系統分成三級:現場控制級(plc)、上位機監控級(服務器)、遠程控制級(客戶)。實驗臺實現以下功能:

　　(1) 通過對下位機(plc)的程序設計，使其能實現對水位的pid控制和模糊控制。

　　(2) 通過通訊電纜實現下位機(plc)與上位機(組態王)的通訊。

　　(3) 通過對上位機工控軟件的開發，使其能采集現場數據，并將客戶端的用戶信息寫到下位機(plc)。

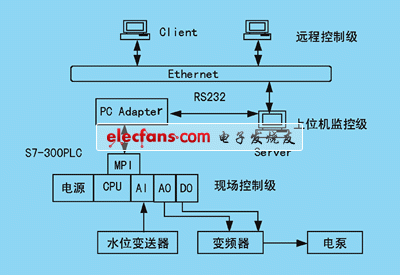

　　(4) 遠程客戶與上位機通過實驗室局域網通信，使遠程客戶能瀏覽水位實時趨勢圖和歷史趨勢圖，并能進行控制參數的調節，選擇控制方式，以及緊急事故處理(啟停泵)系統框圖如圖2所示。
